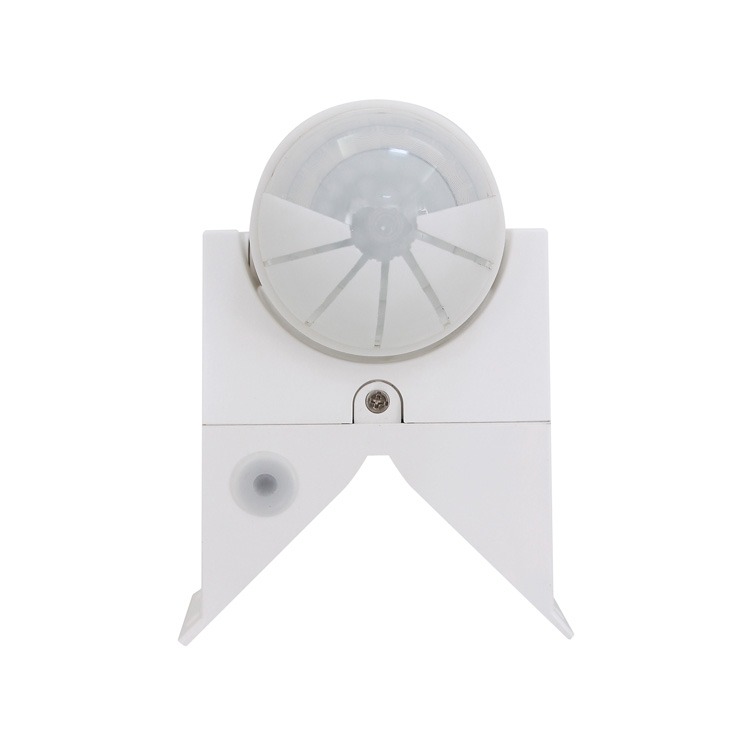

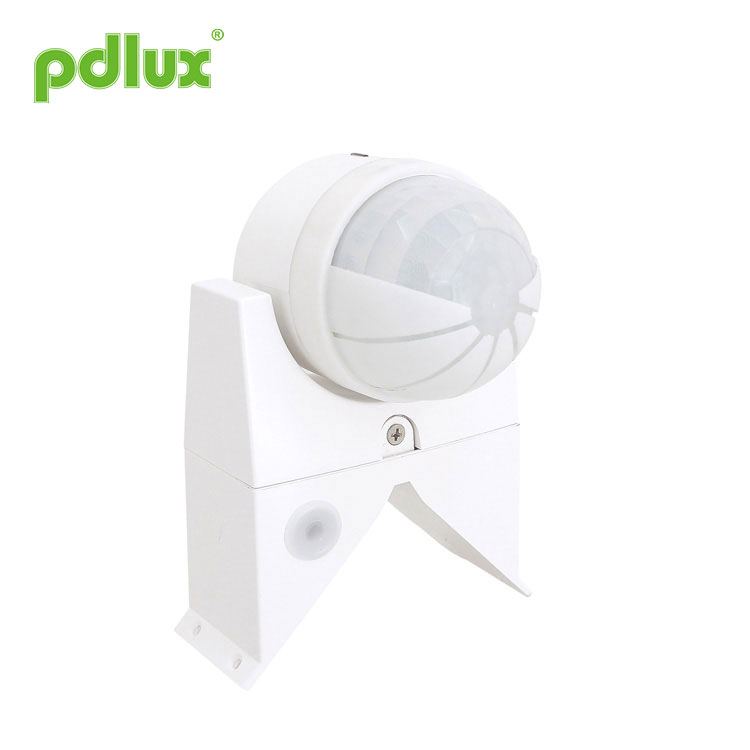

Vaxt tənzimlənən PIR Hərəkət Sensoru
Zamanla tənzimlənən PIR Hərəkət Sensorunu fabrikimizdən alacağınıza əmin ola bilərsiniz və biz sizə ən yaxşı satış sonrası xidməti və vaxtında çatdırılmanı təklif edəcəyik.
Model:PD-PIR106
Sorğu göndərin
Vaxt tənzimlənən PIR Hərəkət Sensoru
Xülasə
Məhsul 2 yüksək həssaslıq detektoru, inteqrasiya edilmiş sxem və SMT texnologiyasını qəbul edir; 2 detektor onun geniş aşkarlama diapazonunu təşkil edir; insan bədənindən gələn infraqırmızı enerjidən idarəedici siqnal mənbəyi kimi istifadə edir, aşkarlama diapazonuna daxil olanda bir anda idarə olunan yükə başlaya bilir, avtomatik olaraq gecə-gündüz müəyyən edə bilir, quraşdırılması asan və istifadə sahəsi genişdir. O, avtomatizm, rahatlıq, təhlükəsizlik, enerjiyə qənaət və praktikliyi özündə cəmləşdirir.
Spesifikasiyalar
Sensor məlumatı
Funksiya
Gündüz və gecəni avtomatik müəyyənləşdirin: istifadəçi onun iş işığını tənzimləyə bilər. Günəşə uyğunlaşdırıldıqda (maksimum) gecə-gündüz işləyir; aya çıxdıqda (dəqiqə), o, yalnız 20LUX-dan aşağı mühit işığında işləyir;
Aşkarlama diapazonu tənzimlənə bilər: həssaslığı tənzimləməklə siz quraşdırma mövqeyinə və sizə lazım olan aşkarlama diapazonuna görə məsafəni təyin edə bilərsiniz, həssaslığın hərəkət istiqaməti ilə əla əlaqəsi var;
Vaxt təyini davamlı olaraq əlavə edilir: birinci induksiyadan sonra yenidən ikinci induksiya siqnalını qəbul etdikdə, ikinci induksiyadan sonra gecikmə vaxtı hesablayacaq;
Vaxt parametri tənzimlənə bilər: gecikmə tələbinizə uyğun olaraq özünüz tərəfindən tənzimlənə bilər, məhsulun ən qısa vaxt təyini təxminən 10 saniyə, ən uzunu 6 dəqiqə ~ 9 dəqiqədir;
Güc göstəricisi və algılama göstəricisi: enerji yandırıldıqda LED yaşıl, algılama zamanı LED narıncıdır;
Linza örtüyü təmin edin: müəyyən diapazonu hiss etmək lazım olmadıqda, diapazonu bloklamaq üçün linza qapağını quraşdıra bilərsiniz.
Quraşdırma (diaqram 1 kimi)
1、Quraşdırmadan əvvəl gücü söndürün;
2、Baza vintini açın, əlaqə naqili şəklinə uyğun olaraq elektrik naqilini birləşdirin və naqili sensordakı əlaqə xətti sütununa yükləyin və sonra vinti sıxın;
3、 Sensoru ön hərəkət, həssaslıq aşağı çarpaz hərəkət, həssaslıq yüksək dilatantlar və vintlər ilə lazımi mövqeyə quraşdırın.
Test
Lux düyməsini saat yönünün əksinə maksimuma çevirin (☼); Vaxt düyməsi saat əqrəbinin əksinə min(-) nöqtəsinə və Sens düyməsi saat əqrəbi istiqamətində max(+);
Gücü yandırın, LED yaşıl yanır və 40~50 saniyə sonra sensor stabil işləyir;
5~10 saniyə sonra yük işləməyi dayandırdıqdan sonra bunu hiss edin, yük işləməlidir, LED narıncıya çevrilir. Və heç bir məna olmadan, LED yaşıl rəngdə davam edir, yük təxminən 10 saniyədən sonra işləməyi dayandırmalıdır;
Əgər Lux düyməsini saat əqrəbinin əksi istiqamətində min(☾) vəziyyətinə çevirsəniz və onu 20LUX-dan yuxarı mühit işığında sınaqdan keçirsəniz, yük işləməyi dayandırdıqdan sonra yükün işləmədiyini hiss edin; qeyri-şəffaf obyektlə (məsələn, dəsmal və s.) aşkarlama pəncərəsini örtün, yük heç bir mənada işləməlidir, yükün təxminən 10 saniyə ərzində işləməyi dayandırması normaldır.
Məhsul normal işləmədikdə, lütfən, həssaslığı müvafiq şəkildə aşağı salmağa çalışın və sonra onu sınaqdan keçirin.
Quraşdırma üçün diqqət
Onu elektrikçiyə və ya təcrübəli şəxsə quraşdırmağa icazə verin;
Narahatlıq obyektini onun quraşdırılması əsası hesab etməyin;
Aşkarlama pəncərəsinin qarşısında onun aşkar edilməsini həyata keçirmək üçün heç bir maneə və ya hərəkət edən obyekt olmamalıdır;
Onu hava cərəyanının açıq-aydın dəyişdiyi yerdə quraşdırmayın; məsələn: kondisioner və hava qızdırıcısı.
Bəzi problemlər və həllər
① Yük işləmir:
·Güc və yükün qoşulmasının düzgün olub-olmadığını yoxlamaq;
·Yükün yaxşı olub-olmadığını yoxlamaq;
·Qurduğunuz iş işığının ətrafdakı işıqla uyğun olub-olmadığını yoxlayın.
② Həssaslıq çox aşağıdır:
·Zəhmət olmasa, aşkarlama pəncərəsinin qarşısında sensor qəbul edən siqnala təsir etmək üçün maneə olub-olmadığını yoxlayın;
· Ətraf mühitin temperaturunun çox yüksək olub olmadığını yoxlayın;
· Zəhmət olmasa, hiss siqnalının aşkarlama sahəsində olub-olmadığını yoxlayın;
· Quraşdırma hündürlüyünün təlimatın tələb etdiyi diapazonda olub-olmadığını yoxlayın;
·Hərəkətli oriyentasiyanın düzgün olub olmadığını yoxlayın.
③ Sensor yükü avtomatik olaraq bağlaya bilmir:
· Aşkarlama sahəsində davamlı hiss siqnalının olub-olmaması;
· Gecikmənin maksimuma təyin edilib-edilməməsi;
· Gücün təlimatın tələbinə uyğun olub-olmaması;
·Sensörün yaxınlığında hava istiliyinin açıq-aşkar dəyişib-dəyişməməsi, məsələn, kondisioner, hava qızdırıcısı və s.
● Müxtəlif mühitlərdə istifadə edildikdə, lütfən, həssaslığı ən yüksək səviyyəyə tənzimləməyin. Çünki bu, asanlıqla nasazlığa səbəb ola bilər.
● Lütfən, peşəkar quraşdırma ilə təsdiqləyin.
● Quraşdırma və sökmə əməliyyatlarından əvvəl enerji təchizatını kəsin.
● Təhlükəsizlik məqsədi ilə enerjini kəsdiyinizə əmin olun.
● Düzgün olmayan əməliyyat itkilərə səbəb olur, istehsalçı heç bir məsuliyyət daşımır.
Biz məhsulun keyfiyyətini və etibarlılığını təşviq etmək öhdəliyimizə sadiqik, lakin bütün elektron komponentlərin səmərəsiz olma ehtimalı var ki, bu da bəzi çətinliklərə səbəb olacaq. Dizayn edərkən biz lazımsız dizaynlara diqqət yetirmişik və hər hansı problemin qarşısını almaq üçün təhlükəsizlik kvotasını qəbul etmişik.
Bu təlimat bizim icazəmiz olmadan başqa məqsədlər üçün kopyalanmamalıdır.
PD-PIR106 İnfraqırmızı Hərəkət Sensor Təlimatları
Xülasə
Məhsul 2 yüksək həssaslıq detektoru, inteqrasiya edilmiş sxem və SMT texnologiyasını qəbul edir; 2 detektor onun geniş aşkarlama diapazonunu təşkil edir; insan bədənindən gələn infraqırmızı enerjidən idarəedici siqnal mənbəyi kimi istifadə edir, aşkarlama diapazonuna daxil olanda bir anda idarə olunan yükə başlaya bilir, avtomatik olaraq gecə-gündüz müəyyən edə bilir, quraşdırılması asan və istifadə sahəsi genişdir. O, avtomatizm, rahatlıq, təhlükəsizlik, enerjiyə qənaət və praktikliyi özündə cəmləşdirir.
Spesifikasiyalar
|
Enerji mənbəyi: 220-240V/AC 100-130V/AC Güc tezliyi: 50/60Hz Nominal yük: 3000W Maks.volfram(220-240V/AC) 300W Maks.flüoresan (220-240V/AC) 1200W Maks.volfram (100-130V/AC) 150W Maks.flüoresan (220-240V/AC) Vaxt ayarı: Dəqiqə: 10 saniyə (təxminən) Maks: 6 dəq ~ 9 dəq (tənzimlənən) |
Aşkarlama diapazonu: 15m maks (22℃) (tənzimlənən) Aşkarlama bucağı: 220° İşığa nəzarət: <15LUX~gün işığı (tənzimlənən) Enerji istehlakı: 0.45W (işləyən) 0.1W(statik) Quraşdırma hündürlüyü:1.8m~2.5m Nisbi rütubət:<93%RH Aşkarlama hərəkət sürəti: 0,6 ~ 1,5 m/s İş temperaturu: -10 ~ + 40 ℃ |
Sensor məlumatı
Funksiya
Gündüz və gecəni avtomatik müəyyənləşdirin: istifadəçi onun iş işığını tənzimləyə bilər. Günəşə uyğunlaşdırıldıqda (maksimum) gecə-gündüz işləyir; aya çıxdıqda (dəqiqə), o, yalnız 20LUX-dan aşağı mühit işığında işləyir;
Aşkarlama diapazonu tənzimlənə bilər: həssaslığı tənzimləməklə siz quraşdırma mövqeyinə və sizə lazım olan aşkarlama diapazonuna görə məsafəni təyin edə bilərsiniz, həssaslığın hərəkət istiqaməti ilə əla əlaqəsi var;
Vaxt təyini davamlı olaraq əlavə edilir: birinci induksiyadan sonra yenidən ikinci induksiya siqnalını qəbul etdikdə, ikinci induksiyadan sonra gecikmə vaxtı hesablayacaq;
Vaxt parametri tənzimlənə bilər: gecikmə tələbinizə uyğun olaraq özünüz tərəfindən tənzimlənə bilər, məhsulun ən qısa vaxt təyini təxminən 10 saniyə, ən uzunu 6 dəqiqə ~ 9 dəqiqədir;
Güc göstəricisi və algılama göstəricisi: enerji yandırıldıqda LED yaşıl, algılama zamanı LED narıncıdır;
Linza örtüyü təmin edin: müəyyən diapazonu hiss etmək lazım olmadıqda, diapazonu bloklamaq üçün linza qapağını quraşdıra bilərsiniz.
Quraşdırma (diaqram 1 kimi)
1、Quraşdırmadan əvvəl gücü söndürün;
2、Baza vintini açın, əlaqə naqili şəklinə uyğun olaraq elektrik naqilini birləşdirin və naqili sensordakı əlaqə xətti sütununa yükləyin və sonra vinti sıxın;
3、 Sensoru ön hərəkət, həssaslıq aşağı çarpaz hərəkət, həssaslıq yüksək dilatantlar və vintlər ilə lazımi mövqeyə quraşdırın.
Test
Lux düyməsini saat yönünün əksinə maksimuma çevirin (☼); Vaxt düyməsi saat əqrəbinin əksinə min(-) nöqtəsinə və Sens düyməsi saat əqrəbi istiqamətində max(+);
Gücü yandırın, LED yaşıl yanır və 40~50 saniyə sonra sensor stabil işləyir;
5~10 saniyə sonra yük işləməyi dayandırdıqdan sonra bunu hiss edin, yük işləməlidir, LED narıncıya çevrilir. Və heç bir məna olmadan, LED yaşıl rəngdə davam edir, yük təxminən 10 saniyədən sonra işləməyi dayandırmalıdır;
Əgər Lux düyməsini saat əqrəbinin əksi istiqamətində min(☾) vəziyyətinə çevirsəniz və onu 20LUX-dan yuxarı mühit işığında sınaqdan keçirsəniz, yük işləməyi dayandırdıqdan sonra yükün işləmədiyini hiss edin; qeyri-şəffaf obyektlə (məsələn, dəsmal və s.) aşkarlama pəncərəsini örtün, yük heç bir mənada işləməlidir, yükün təxminən 10 saniyə ərzində işləməyi dayandırması normaldır.
 |
DİQQƏT:Bu məhsulu istifadə edərkən, lütfən, həssaslığı sizə lazım olan uyğun mövqeyə tənzimləyin, məhsulun yanlış hərəkət nəticəsində normal işləməməsi üçün həssaslığı maksimuma tənzimləməyin. Çünki həssaslıq çox yüksəkdir. külək əsən yarpaqları və pərdələri, kiçik heyvanları və elektrik şəbəkəsi və elektrik avadanlığının müdaxiləsi ilə yanlış hərəkət. Bütün bunlar məhsulun normal işləməməsinə səbəb olur! |
Quraşdırma üçün diqqət
Onu elektrikçiyə və ya təcrübəli şəxsə quraşdırmağa icazə verin;
Narahatlıq obyektini onun quraşdırılması əsası hesab etməyin;
Aşkarlama pəncərəsinin qarşısında onun aşkar edilməsini həyata keçirmək üçün heç bir maneə və ya hərəkət edən obyekt olmamalıdır;
Onu hava cərəyanının açıq-aydın dəyişdiyi yerdə quraşdırmayın; məsələn: kondisioner və hava qızdırıcısı.
Bəzi problemlər və həllər
① Yük işləmir:
·Güc və yükün qoşulmasının düzgün olub-olmadığını yoxlamaq;
·Yükün yaxşı olub-olmadığını yoxlamaq;
·Qurduğunuz iş işığının ətrafdakı işıqla uyğun olub-olmadığını yoxlayın.
② Həssaslıq çox aşağıdır:
·Zəhmət olmasa, aşkarlama pəncərəsinin qarşısında sensor qəbul edən siqnala təsir etmək üçün maneə olub-olmadığını yoxlayın;
· Ətraf mühitin temperaturunun çox yüksək olub olmadığını yoxlayın;
· Zəhmət olmasa, hiss siqnalının aşkarlama sahəsində olub-olmadığını yoxlayın;
· Quraşdırma hündürlüyünün təlimatın tələb etdiyi diapazonda olub-olmadığını yoxlayın;
·Hərəkətli oriyentasiyanın düzgün olub olmadığını yoxlayın.
③ Sensor yükü avtomatik olaraq bağlaya bilmir:
· Aşkarlama sahəsində davamlı hiss siqnalının olub-olmaması;
· Gecikmənin maksimuma təyin edilib-edilməməsi;
· Gücün təlimatın tələbinə uyğun olub-olmaması;
·Sensörün yaxınlığında hava istiliyinin açıq-aşkar dəyişib-dəyişməməsi, məsələn, kondisioner, hava qızdırıcısı və s.
● Müxtəlif mühitlərdə istifadə edildikdə, lütfən, həssaslığı ən yüksək səviyyəyə tənzimləməyin. Çünki bu, asanlıqla nasazlığa səbəb ola bilər.
● Lütfən, peşəkar quraşdırma ilə təsdiqləyin.
● Quraşdırma və sökmə əməliyyatlarından əvvəl enerji təchizatını kəsin.
● Təhlükəsizlik məqsədi ilə enerjini kəsdiyinizə əmin olun.
● Düzgün olmayan əməliyyat itkilərə səbəb olur, istehsalçı heç bir məsuliyyət daşımır.
Biz məhsulun keyfiyyətini və etibarlılığını təşviq etmək öhdəliyimizə sadiqik, lakin bütün elektron komponentlərin səmərəsiz olma ehtimalı var ki, bu da bəzi çətinliklərə səbəb olacaq. Dizayn edərkən biz lazımsız dizaynlara diqqət yetirmişik və hər hansı problemin qarşısını almaq üçün təhlükəsizlik kvotasını qəbul etmişik.
Bu təlimat bizim icazəmiz olmadan başqa məqsədlər üçün kopyalanmamalıdır.
