Sıfır Keçid Texnologiyası İnfraqırmızı Sensor

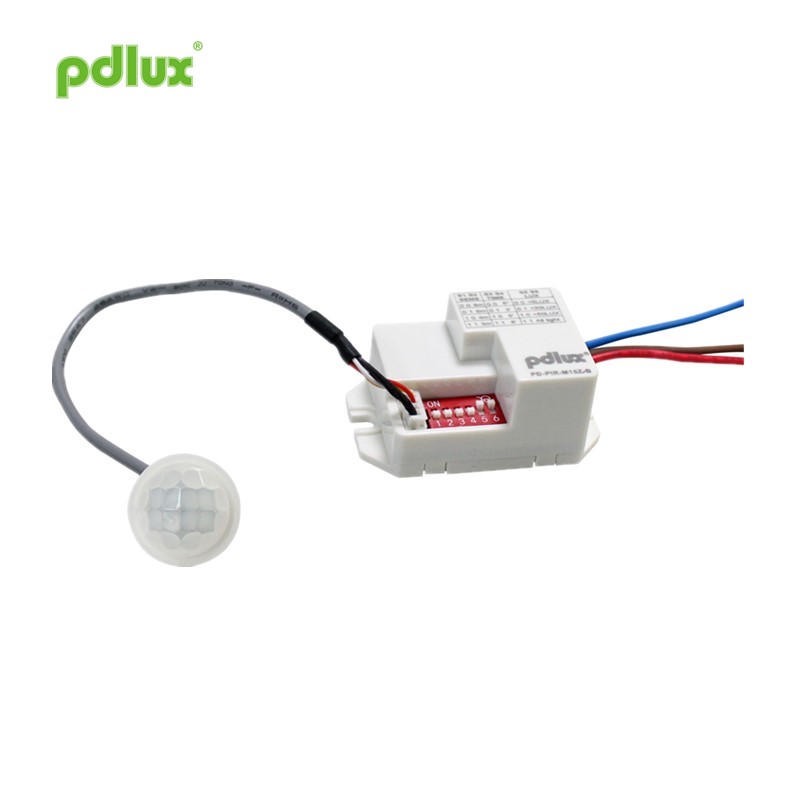

PD-PIR-M15Z-B İnfraqırmızı Sensor Təlimatı

Xülasə

Zero Crossing Technology İnfraqırmızı Sensor, infraqırmızı sensorun son versiyasının rəqəmsal bir texnologiyasıdır. Qarışıqlığa qarşı SMD infraqırmızı sensoru qəbul edin. Finier linzası ayrıca bir algılama vəziyyəti göstəricisi və işığa həssas bir sensor ilə təchiz edilmişdir. Sıfır Keçid Texnologiyası İnfraqırmızı Sensor güclü impuls cərəyan qabiliyyətinə malik və adi məhsullarla müqayisə olunmayan rəqəmsal dəqiq hesablama sinusoidal dalğa sıfır nöqtəli keçid texnologiyasını qəbul edir. Hər hansı bir fərqli yükə əlavə edilə bilər. Xahiş olunur ətraflı məlumat üçün aşağıdakı girişə baxın.

Funksiya

Zero Crossing Technology İnfraqırmızı Sensorun xüsusiyyətləri

Enerji mənbəyi: 220-240VAC 50Hz / 60Hz
100-130VAC 50Hz / 60Hz
Bütün yüklər: 1200W Max.（220-240VAC ï¼ ‰
600W Maks. 100-130VACï¼
Dalğalanma cərəyanı: 50A / 500μS
Algılama açısı: 100 °
İşləmə temperaturu: -20 ~ + 40 ° C
İşləmə rütubəti: â ‰ ¤% 93 RH

Sensor məlumatı

Tətbiq

Sıfır Keçid Texnologiyası İnfraqırmızı Sensor istənilən məhsulla istifadə edilə bilər və ya müstəqil olaraq quraşdırılıb istifadə edilə bilər. İki quraşdırma üsulu var: divar və tavan.
Məsələn, normal bir işıqlandırmadan avtomatik sensor lampaya qədər sensor əlavə edin.

Bağlantı-tel diaqramı 1. Qəhvəyi və mavini güclə birləşdirin; 2. Yüklə qırmızı və mavi rəngləri birləşdirin.

Diqqət
â - Quraşdırıcının elektrikçisi və ya müvafiq təcrübəsi olmalıdır;
â - Bu maşını kondisioner və istilik kimi cərəyan və temperaturun əhəmiyyətli dərəcədə dəyişdiyi yerlərdə, birbaşa günəş işığına məruz qalan yerlərdə quraşdırmayın;
â - Quraşdırma bazası olaraq sallanan obyektləri seçməyin;
â - Algılama aralığının qarşısında, onun aşkarlanmasına təsir edən heç bir maneə və ya hərəkətli obyekt olmamalıdır.
â - Ətraf mühitin temperaturu nə qədər yüksəkdirsə, sensorun həssaslığı o qədər aşağı olur! Təlimatdakı nominal aşkarlama məsafəsi ətraf temperaturu 22-24 ° C olduqda olan məsafədir.
Zavodda həssaslıq 6 metrə təyin edilmişdir.

Qeyd
1. Sensorun lens hissəsini insan bədəninin ümumiyyətlə hərəkət etdiyi yerə doğru yerləşdirin.
2. Lens hissəsi, təbii işığın çatdığı bir vəziyyətdədir, beləliklə lensin içərisindəki həssas sensor ətraf mühitin işıqlandırılmasını daha yaxşı qəbul edə bilər.
DİQQƏT: İnsan bədəninin boyu fərqlidir, hərəkət sürəti fərqlidir, həssaslığı da fərqlidir. Hərəkət sürəti 1,0 ilə 1,5 m / saniyə arasındadır. Bir insanın ölçüsü və hərəkət sürəti dəyişirsə, aşkarlama məsafəsi də dəyişir.

DİQQƏT:
Sensor məhsulunu ilk dəfə istifadə etməyə başlayarkən, aşağıdakı maddələrə diqqət yetirməlisiniz.
1. İlk gücün 30 saniyə gözləməsi, sensorun algılayacağı yerdən uzaq durması lazımdır. İşıq avtomatik söndükdən sonra insan bədəni sensorun algılama aralığına girir və normal hərəkət istiqamətində hərəkət edir. Sensor işə başlamaq üçün yükü aşkar edə və idarə edə bilər.
2. LUX tənzimləmə metodları, gecikmə müddəti və həssaslıq üçün iş üçün A, B və C diaqramlarındakı məzmuna baxın.

Bu məhsuldan istifadə edərkən, həssaslığı ehtiyacınız olan uyğun yerə uyğunlaşdırın. Yanlış hərəkətlər səbəbindən məhsulun normal işləməməsinə səbəb olmamaq üçün həssaslığı maksimum dərəcədə tənzimləməyin. Kiçik heyvanların yaratdığı elektrik enerjisi şəbəkəsinin müdaxiləsi məhsulun sıradan çıxmasına səbəb ola bilər.
Məhsul normal işləyə bilmədikdə, həssaslığı uyğun bir şəkildə azaltmağa çalışın və sonra sınayın.

Bu təlimat məhsulun proqramlaşdırılmasının məzmunu, sizə ayrıca məlumat verməyəcəyik. Təlimat kitabçasının məzmununu şirkətin icazəsi olmadan başqa məqsədlər üçün kopyalamaq qəti qadağandır.
