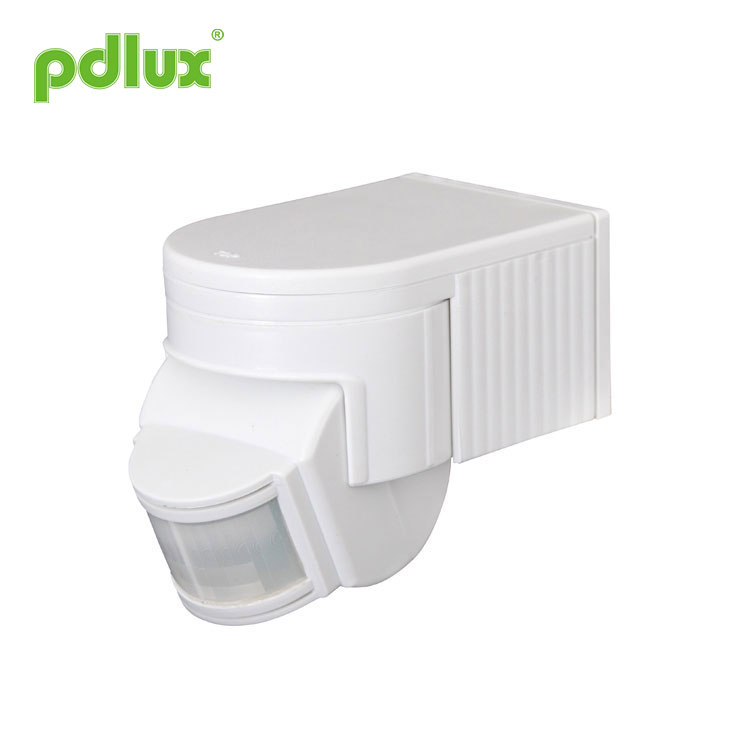

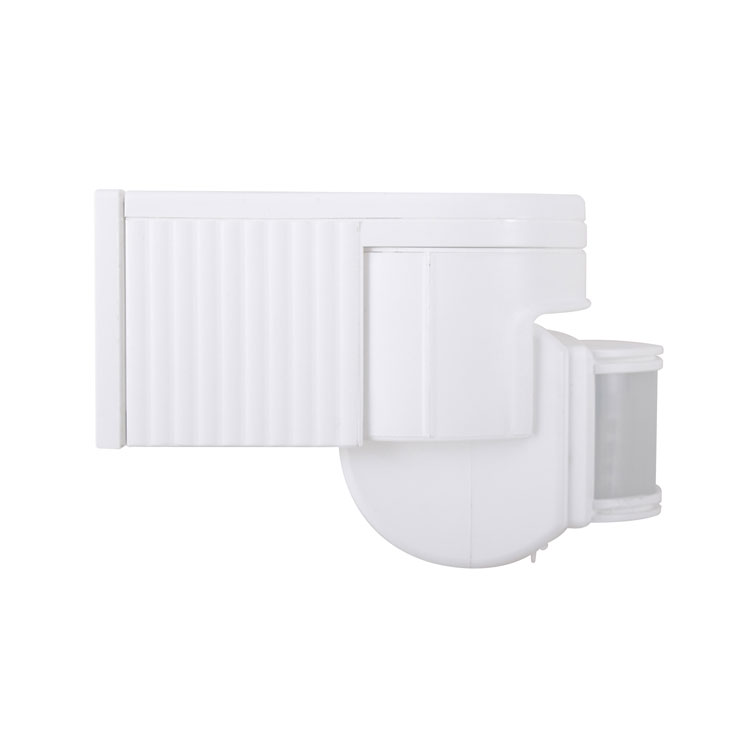

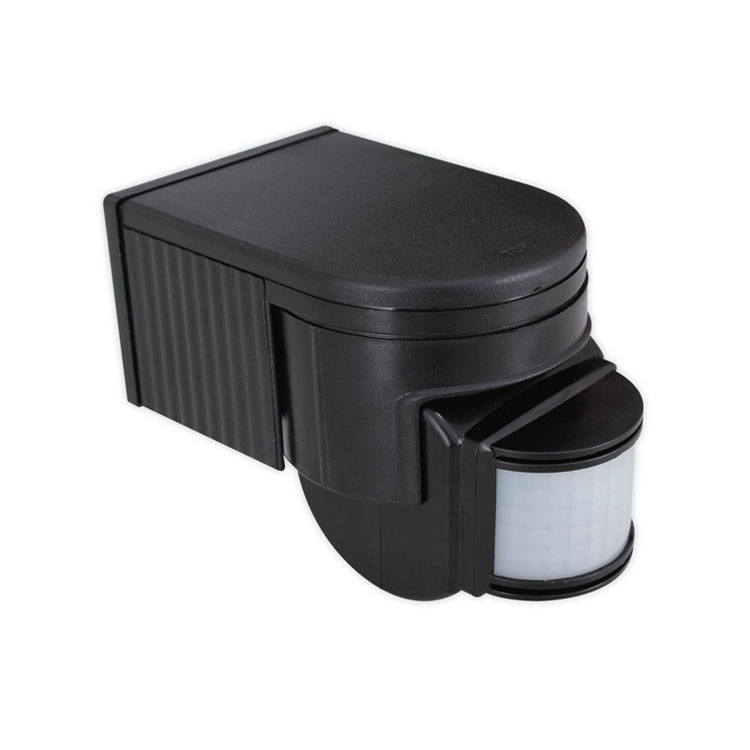

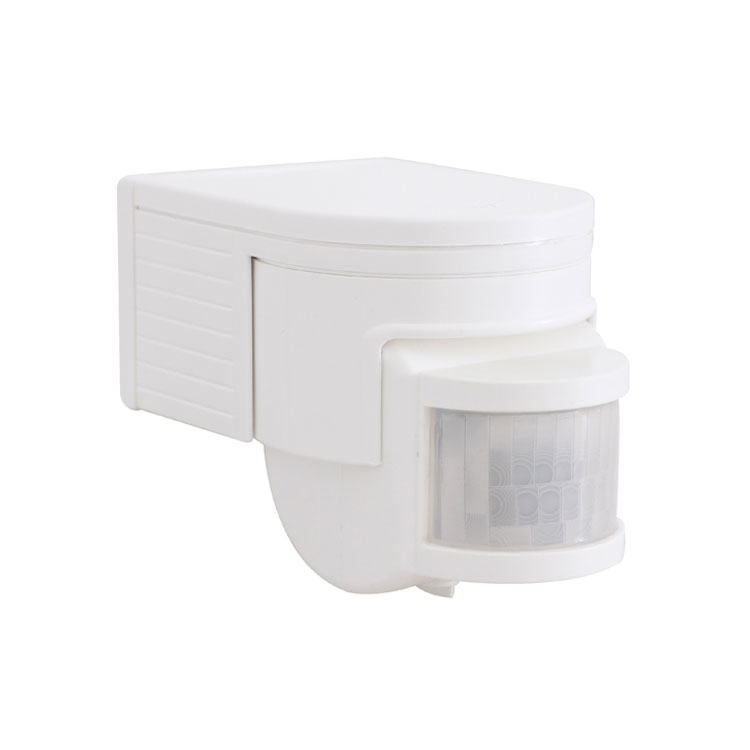

PIR Sensor

PIR Sensorunu bizdən almağa xoş gəlmisiniz. Müştərilərdən gələn hər bir sorğu 24 saat ərzində cavablandırılır.

Model:PD-PIR125B

Sorğu göndərin

İnfraqırmızı Sensor PD-PIR125B təlimatı

MƏHSUL HAQQINDA MƏLUMAT
PIR Sensor enerjiyə qənaət edən yeni açardır; yaxşı həssaslıq detektoru, inteqrasiya edilmiş sxem və SMT qəbul edir. O, avtomatizm, rahatlıq, təhlükəsizlik, enerjiyə qənaət və praktiklik funksiyalarını özündə cəmləşdirir. Geniş aşkarlama sahəsi yuxarı və aşağı, sol və sağ xidmət sahəsindən ibarətdir. İnsan hərəkətli infraqırmızı şüaları qəbul edərək işləyir. Bir aşkarlama sahəsinə daxil olduqda, o, bir anda yükə başlaya və avtomatik olaraq gecə-gündüz müəyyən edə bilər; Onun quraşdırılması çox rahatdır və istifadəsi çox genişdir. Güc göstəricisi və aşkarlama göstəricisi funksiyalarına malikdir.

XÜSUSİYYƏTLƏR
Enerji mənbəyi: 100-130V/AC
220-240V/AC
Güc tezliyi: 50/60Hz
Nominal yük:
800W Maks.volfram(100-130V/AC)
200W Maks.flüoresan (100-130V/AC)
1200W Maks.volfram(220-240V/AC)
300W Maks.flüoresan (220-240V/AC)

Vaxt ayarı: dəq: 8san±3s maks:7dəq±2dəq(tənzimlənən)
İşığa nəzarət: <3LUX~2000LUX (tənzimlənən)
Aşkarlama diapazonu: 12m Maks (<24°C)
Aşkarlama bucağı: 180° 140°
Quraşdırma hündürlüyü: >1.8m~3.5m
İş temperaturu: -10°C~40°C
İş rütubəti: <93% RH
Enerji istehlakı: 0.45W (statik 0.1W)
Aşkarlanan hərəkət sürəti: 0.6~1.5m/s

SENSOR MƏLUMATI

FUNKSİYA
Aşkarlama sahəsi: aşkarlama sahəsi (aşağıdakı diaqrama baxın) yuxarı və aşağı, sol və sağ xidmət sahəsindən ibarətdir, istehlakçının istəyinə uyğun olaraq seçilə bilər. hərəkət oriyentasiyası həssaslıqla böyük əlaqəyə malikdir;

Gündüz və gecəni müəyyən edə bilər: İstehlakçı iş işığına nəzarəti tənzimləyə bilər. Gündüz və gecə “günəş” mövqeyində (maksimum) tənzimləndikdə işləyə bilər. "Ay" mövqeyində (dəqiqə) tənzimləndikdə 3LUX-dan az işıq idarəsində işləyə bilər. Tənzimləmə nümunəsinə gəldikdə, lütfən, sınaq nümunəsinə baxın;
Güc və aşkarlama göstəricisi: Gücü yandırdıqdan sonra göstərici lampa hər 4 saniyədə bir dəfə yanıb-sönə bilər. Siqnalları qəbul etdikdən sonra hər 1 saniyədə 2 dəfə yanıb-sönə bilər. Eyni zamanda, sensora aşkarlama və güc üçün normal şərtləri göstərə bilər;

Vaxt təyini davamlı olaraq əlavə edilir: Birinci induksiyadan sonra ikinci induksiya siqnallarını qəbul etdikdə, o, ilk dəfə qəbulu istirahətinin əsası üzrə vaxtı bir daha hesablayacaq; (vaxt təyin et)

Vaxt ayarı tənzimlənir. İstehlakçının istəyinə uyğun olaraq təyin edilə bilər. Minimum vaxt 8 saniyə ± 3 saniyədir. Maksimum 7min±2dəq;

MONTAJ (AŞAĞIDAKİ DİQRAMA BAXIN)
Elektrik enerjisini söndürün;

Dibindəki dırnağı vidalayın. Tel çuxurunu açın. Elektrik teli və yük teli dibində darıxdırıcıdır;

Şişirilmiş vida ilə dibi seçilmiş mövqeyə sabitləyin;

Eskiz diaqramına uyğun olaraq güc və yükü birləşdirici naqil sütunu ilə birləşdirin;

Sensoru alt hissəyə düzəldin, lütfən, dırnağı vidalayın və gücü yandırın.
Beləliklə, sınaya bilərsiniz.

İşığı idarə edən düyməni maksimumda (günəşdə) saat yönünə çevirin, vaxt düyməsini minimumda saat əqrəbi istiqamətində çevirin;

Gücü yandırdığınız zaman yük işləmir və göstərici lampa hər 4 saniyədə bir dəfə yanıb-sönür. 5~10 saniyədən sonra yük işləyir və göstərici lampa hər 1 saniyədən bir iki dəfə yanıb-sönür. İnduksiya siqnalının olmaması şəraitində yük 5~30 saniyə ərzində işləməyi dayandırmalı, göstərici lampa hər 4 saniyədə bir dəfə yanıb-sönməlidir;

Birincisi çıxdıqdan sonra, 5~10 saniyədən sonra yenidən mənalandırın. Yük işləməlidir və indflaş sürəti hər 1 saniyədə iki dəfədir.

Yük 5 ~ 15 saniyə ərzində işləməyi dayandırmalıdır;

İşıq tənzimləyicisini minimum saat yönünün əksinə çevirin. Əgər 3LUX-dan aşağı səviyyədə tənzimlənirsə, yük dayandıqdan sonra induktor yükü işləməməlidir. Əgər aşkarlama pəncərəsini qeyri-şəffaf əşyalarla (dəsmal və s.) örtürsəniz, yük işləyir. Heç bir induksiya siqnalı şəraitində yük 5~15 saniyə ərzində fəaliyyətini dayandırmalıdır;

QEYD
Elektrik ustası və ya təcrübəli adam quraşdıra bilər.
Narahatlıq obyektləri quraşdırma əsası hesab edilə bilməz.
Aşkarlama pəncərəsinin qarşısında aşkarlamağa təsir edən maneə və ya iğtişaş obyektləri olmamalıdır.
Onu hava istiliyinin dəyişmə zonalarının yaxınlığında quraşdırmayın, məsələn: kondisioner, mərkəzi istilik sistemi və s.
Təhlükəsizliyiniz üçün. Quraşdırıldıqdan sonra nasazlıq tapsanız, zəhmət olmasa qutunu açmayın.
Məhsulun gözlənilməz zədələnməsinin qarşısını almaq üçün, quraşdırarkən 6A təhlükəsiz cihaz əlavə edin
infraqırmızı sensor, məsələn, qoruyucu, təhlükəsiz boru və s.

BƏZİ PROBLEM VƏ HƏLL EDİLMİŞ YOL
Yük işləmir:
(a) Gücü və yükü yoxlayın;
(b) yük yaxşı olarsa;
(c) Əgər göstərici lampanın sürəti hiss edildikdən sonra sürətlənirsə;
(d) Zəhmət olmasa, işləyən işığın işıq nəzarətinə uyğun olub olmadığını yoxlayın.

Həssaslıq zəifdir:
(a) Zəhmət olmasa, aşkarlama pəncərəsinin qarşısında siqnalları qəbul etmək üçün bu effektin olub olmadığını yoxlayın;
(b) Ətraf mühitin temperaturunu yoxlayın;
(c) Siqnal mənbəyinin aşkarlama sahələrində olub olmadığını yoxlayın;
(d) Quraşdırma hündürlüyünü yoxlayın;
(e) Hərəkətli oriyentasiya düzgündürsə.

Sensor yükü avtomatik bağlaya bilməz:
(a) Aşkarlama sahələrində davamlı siqnallar olduqda;
(b) Əgər vaxt parametri ən uzun müddətə təyin edilibsə;
(c) Güc təlimata uyğundursa;
(d) Sensorun yaxınlığında havanın temperaturu dəyişərsə, məsələn, kondisioner və ya mərkəzi istilik sistemi və s.

● Lütfən, peşəkar quraşdırma ilə təsdiqləyin.
● Quraşdırma və sökmə əməliyyatlarından əvvəl enerji təchizatını kəsin.
● Təhlükəsizlik məqsədi ilə enerjini kəsdiyinizə əmin olun.
● Yanlış əməliyyat itkilərə səbəb olur, istehsalçı heç bir məsuliyyət daşımır.

Biz məhsulun keyfiyyətini və etibarlılığını təşviq etmək öhdəliyimizə sadiqik, lakin bütün elektron komponentlərin səmərəsiz olma ehtimalı var ki, bu da bəzi çətinliklərə səbəb olacaq. Dizayn edərkən biz lazımsız dizaynlara diqqət yetirmişik və hər hansı problemin qarşısını almaq üçün təhlükəsizlik kvotasını qəbul etmişik.
Bu təlimat bizim icazəmiz olmadan başqa məqsədlər üçün kopyalanmamalıdır.
