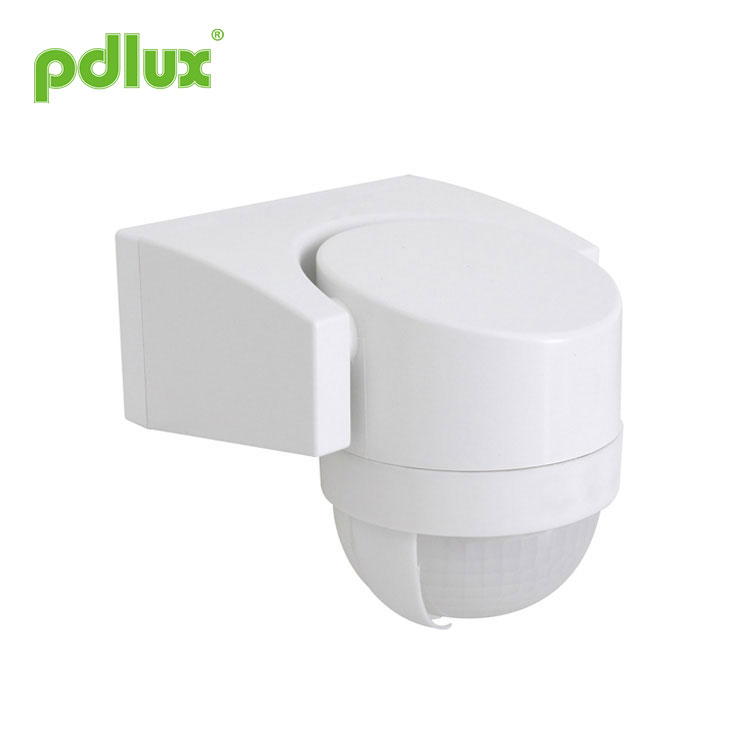

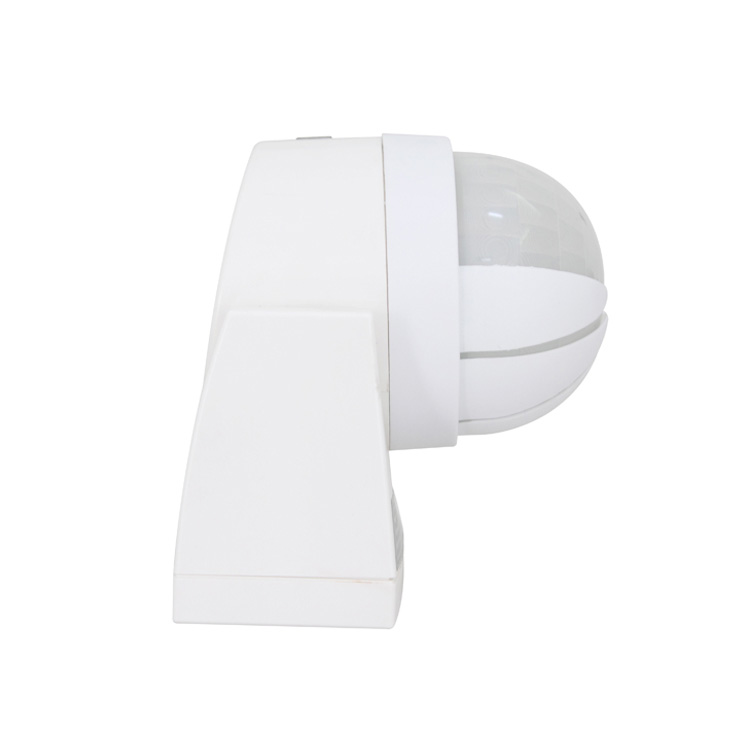

PIR yaxınlıq hərəkət sensoru işıq açarı
Peşəkar PIR Proximity Motion Sensor Light Switch istehsalı olaraq, zavodumuzdan PIR Proximity Motion Sensor Light Switch alacağınıza əmin ola bilərsiniz və biz sizə ən yaxşı satış sonrası xidməti və vaxtında çatdırılmanı təklif edəcəyik.
Model:PD-PIR105-Z
Sorğu göndərin
PIR yaxınlıq hərəkət sensoru işıq açarı
Bu məhsul qabaqcıl rəqəmsal olaraq idarə olunan infraqırmızı piroelektrik ağıllı sensor məhsuludur. Bu məhsul tək ənənəvi sensorun həssaslığından demək olar ki, iki dəfə yüksək olan bir yüksək ayırdetmə sensorundan istifadə edir. Keçid məlumatını dəqiq hesablamaq üçün MCU-dan istifadə edir və releyi dəqiq idarə edir. sinus dalğasının sıfır nöqtəsində açılmalıdır ki, hər bir yük açılsın. Sinus dalğasının sıfır nöqtəsində, yüksək gərginlikli sinus dalğası işə salındıqda adi idarəetmə rejiminin yaratdığı başlanğıc cərəyan probleminin, xüsusən də yüksək gərginliyin təsiri altında böyük tutumlu kondansatör tərəfindən yaradılan böyük cərəyan zədələnməsinin qarşısını alır. yük altında gərginlik.
Cari elektrik yüklərinin şaxələndirilməsi səbəbindən, xüsusən də LED lampalar, enerji qənaət edən lampalar və flüoresan lampaların hamısı müxtəlif tutumlu kondansatörlərə malikdir. Bu, rele üçün fəlakətdir. Bəzən 50W LED lampa 80 ilə 120A arasında dalğalanma cərəyanları yarada bilər. 10A adi rele yalnız 3 dəfə başlanğıc cərəyanına tab gətirə bilər və çox güman ki, rele bir neçə gün və ya bir neçə dəfə qırılacaq. Buna görə bazardakı adi sensorun qısa ömrü və kiçik bir yük cərəyanı var.
Bu problemi aradan qaldırmaq üçün, bu məhsul sinus dalğası sıfır potensialda olduqda yükü açmaq üçün qabaqcıl rəqəmsal dəqiqlik hesablamasını qəbul edir, beləliklə, yük artımı cərəyanı problemini həll edir, yük tutumunu xeyli artırır və məhsulun xidmət müddətini uzadır. Kütləvi istehsal sensor texnologiyasının ən son idarəetmə üsulu istənilən yükü asanlıqla idarə edə bilir. Orta və yüksək səviyyəli məhsuldur. Ənənəvi versiya ilə müqayisədə maya dəyəri artsa da, məhsulun etibarlılığı və ömrü xeyli artır. Bu məhsul dincliyi seçməklə təhlükəsizliyi seçməklə bərabərdir.
Bu məhsulun kommutasiya enerji təchizatı versiyası və kondansatör aşağı salınan versiyası var. Kommutasiya enerji təchizatı versiyası 100V-277V-ə qədər işləmə gərginliyinə və <0,5W gözləmə rejimində enerji istehlakına malikdir. Prinsipcə, kapasitiv aşağı salınan versiya yalnız bir gərginliyə malik ola bilər və gözləmə rejimində enerji istehlakı >0,7W-dir. Bir məhsul seçərkən bunu nəzərə almalısınız.
Spesifikasiyalar
Sensor məlumatı
Funksiya
LUX tənzimlənməsi:
LUX ətraf mühitin işıqlandırılmasına aiddir. LUX tənzimləmə düyməsinin tənzimlənməsi sensoru induksiyaya daxil etmək istədiyiniz işıqlandırmanı seçməyə imkan verir. Sizə uyğun olan vərdişi seçin.
20LUX həllində bəzi seçimlər işıqlandırılmalıdır. Bəziləri induktiv işıqlandırma üçün 50LUX mühit işıqlandırmasını, bəziləri isə LUX tənzimləmə düyməsi maksimuma uyğunlaşdırıldığı müddətcə istənilən vaxt induktiv işıqlandırmanı seçirlər.
Vaxt tənzimlənməsi:
Vaxt tənzimləmə düyməsi sensor işığı hiss etdikdən sonra vaxtı tənzimləmək üçün istifadə olunur və istifadəçi induksiyadan sonra gecikmə vaxtını əsaslı şəkildə seçə bilər.
Quraşdırma (aşağıdakı diaqrama baxın)
Quraşdırmadan əvvəl enerjini söndürün;
Əsas vintini açın və əsası dilatantlar və vintlər ilə lazımi yerə quraşdırın;
Bağlantı naqilinin şəklinə uyğun olaraq elektrik naqilini birləşdirin və telini sensordakı əlaqə xətti sütununa yükləyin;
Sensor gövdəsini alt qapağa bərkidin;
Sensorun üst qapağı düyməsini basın və əsas vintini sıxın.
Lux düyməsini saat əqrəbi istiqamətində maksimuma (☼) çevirin; Vaxt düyməsi saat əqrəbinin əksinə min(-) nöqtəsinə və Sens düyməsi saat əqrəbi istiqamətində max(+).
Gücü yandırın, LED yaşıldır və təxminən 30 saniyə sonra sensor stabil işləyir;
Yük ilk dəfə söndürüldükdə, 5 saniyədən sonra yenidən məna verin, yük işləməlidir, LED narıncı rəngə çevrilir. Və heç bir məna olmadan, LED yaşıl rəngdə davam edir, yük təxminən 10 saniyədən sonra işləməyi dayandırmalıdır;
Lux düyməsini saat əqrəbinin əksi istiqamətində min( ) vəziyyətinə çevirsəniz və onu 10LUX-dan yuxarı mühit işığında sınasanız, yükün işləməsini dayandırdıqdan sonra yükün işləməməsi lazım olduğunu hiss edin; qeyri-şəffaf obyektlə (məsələn, dəsmal və s.) aşkarlama pəncərəsini örtün, yük işləməlidir, heç bir məna olmadan, yükün təxminən 10 saniyə ərzində işləməyi dayandırması normaldır.
Quraşdırma üçün diqqət
Onu elektrikçiyə və ya təcrübəli şəxsə quraşdırmağa icazə verin;
Narahatlıq obyektini onun quraşdırılması əsası kimi qəbul etməyin.
Aşkarlama pəncərəsinin qarşısında onun aşkar edilməsini həyata keçirmək üçün heç bir maneə və ya hərəkət edən obyekt olmamalıdır;
Onu hava cərəyanının açıq-aydın dəyişdiyi yerdə quraşdırmayın; məsələn: kondisioner və hava qızdırıcısı.
Bəzi problemlər və həllər
Yük işləmir:
• Gücün və yükün əlaqəsinin düzgün olub-olmadığını yoxlayın.
• Yükün yaxşı olub olmadığını yoxlayın.
• Quraşdırdığınız iş işığının ətrafdakı işıqla uyğun olub-olmadığını yoxlayın.
Həssaslıq çox aşağıdır:
• Zəhmət olmasa aşkarlama pəncərəsinin qarşısında sensor qəbul edən siqnala təsir etmək üçün maneə olub-olmadığını yoxlayın;
• Ətraf mühitin temperaturunun çox yüksək olub olmadığını yoxlayın.
• Lütfən, hiss siqnalının aşkarlama sahəsində olub-olmadığını yoxlayın.
• Quraşdırma hündürlüyünün təlimatın tələb etdiyi diapazonda olub-olmadığını yoxlayın.
• Lütfən, hərəkət istiqamətinin düzgün olub olmadığını yoxlayın.
Sensor yükü avtomatik olaraq bağlaya bilməz:
• Aşkarlama sahəsində davamlı hiss siqnalının olub-olmaması.
• Vaxt parametrinin maksimuma təyin edilib-edilməməsi.
• Gücün təlimatın tələbinə uyğun olub-olmaması.
• Sensorun yaxınlığındakı hava istiliyinin açıq-aşkar dəyişib-dəyişməməsi, məsələn, kondisioner, hava qızdırıcısı və s.
● Müxtəlif mühitlərdə istifadə edildikdə, lütfən, həssaslığı ən yüksək səviyyəyə tənzimləməyin. Çünki bu, asanlıqla nasazlığa səbəb ola bilər.
● Lütfən, peşəkar quraşdırma ilə təsdiqləyin.
● Quraşdırma və sökmə əməliyyatlarından əvvəl enerji təchizatını kəsin.
● Təhlükəsizlik məqsədi ilə enerjini kəsdiyinizə əmin olun.
● Düzgün olmayan əməliyyat itkilərə səbəb olur, istehsalçı heç bir məsuliyyət daşımır.
Biz məhsulun keyfiyyətini və etibarlılığını təşviq etmək öhdəliyimizə sadiqik, lakin bütün elektron komponentlərin səmərəsiz olma ehtimalı var ki, bu da bəzi çətinliklərə səbəb olacaq. Dizayn edərkən biz lazımsız dizaynlara diqqət yetirmişik və hər hansı problemin qarşısını almaq üçün təhlükəsizlik kvotasını qəbul etmişik.
Bu təlimat bizim icazəmiz olmadan başqa məqsədlər üçün kopyalanmamalıdır.
PD-PIR105-Z İnfraqırmızı Hərəkət Sensor Təlimatları
Bu məhsul qabaqcıl rəqəmsal olaraq idarə olunan infraqırmızı piroelektrik ağıllı sensor məhsuludur. Bu məhsul tək ənənəvi sensorun həssaslığından demək olar ki, iki dəfə yüksək olan bir yüksək ayırdetmə sensorundan istifadə edir. Keçid məlumatını dəqiq hesablamaq üçün MCU-dan istifadə edir və releyi dəqiq idarə edir. sinus dalğasının sıfır nöqtəsində açılmalıdır ki, hər bir yük açılsın. Sinus dalğasının sıfır nöqtəsində, yüksək gərginlikli sinus dalğası işə salındıqda adi idarəetmə rejiminin yaratdığı başlanğıc cərəyan probleminin, xüsusən də yüksək gərginliyin təsiri altında böyük tutumlu kondansatör tərəfindən yaradılan böyük cərəyan zədələnməsinin qarşısını alır. yük altında gərginlik.
Cari elektrik yüklərinin şaxələndirilməsi səbəbindən, xüsusən də LED lampalar, enerji qənaət edən lampalar və flüoresan lampaların hamısı müxtəlif tutumlu kondansatörlərə malikdir. Bu, rele üçün fəlakətdir. Bəzən 50W LED lampa 80 ilə 120A arasında dalğalanma cərəyanları yarada bilər. 10A adi rele yalnız 3 dəfə başlanğıc cərəyanına tab gətirə bilər və çox güman ki, rele bir neçə gün və ya bir neçə dəfə qırılacaq. Buna görə bazardakı adi sensorun qısa ömrü və kiçik bir yük cərəyanı var.
Bu problemi aradan qaldırmaq üçün, bu məhsul sinus dalğası sıfır potensialda olduqda yükü açmaq üçün qabaqcıl rəqəmsal dəqiqlik hesablamasını qəbul edir, beləliklə, yük artımı cərəyanı problemini həll edir, yük tutumunu xeyli artırır və məhsulun xidmət müddətini uzadır. Kütləvi istehsal sensor texnologiyasının ən son idarəetmə üsulu istənilən yükü asanlıqla idarə edə bilir. Orta və yüksək səviyyəli məhsuldur. Ənənəvi versiya ilə müqayisədə maya dəyəri artsa da, məhsulun etibarlılığı və ömrü xeyli artır. Bu məhsul dincliyi seçməklə təhlükəsizliyi seçməklə bərabərdir.
Bu məhsulun kommutasiya enerji təchizatı versiyası və kondansatör aşağı salınan versiyası var. Kommutasiya enerji təchizatı versiyası 100V-277V-ə qədər işləmə gərginliyinə və <0,5W gözləmə rejimində enerji istehlakına malikdir. Prinsipcə, kapasitiv aşağı salınan versiya yalnız bir gərginliyə malik ola bilər və gözləmə rejimində enerji istehlakı >0,7W-dir. Bir məhsul seçərkən bunu nəzərə almalısınız.
Spesifikasiyalar
|
Enerji mənbəyi: 220-240VAC,50Hz/60Hz 100-130VAC,50Hz/60Hz Bütün yüklər: 1200W（220-240VAC） 800W（100-130VAC） Vaxt ayarı: 10 saniyə-12 dəqiqə (tənzimlənən) Aşkarlama diapazonu (22°）:15m Maks. |
Aşkarlama bucağı: 120° İşığa nəzarət: <10LUX~gün işığı (tənzimlənən) İş temperaturu: -10 ~ + 40 ℃ İş rütubəti: <93% RH Quraşdırma hündürlüyü: 1.8m~2.5m Aşkarlama hərəkət sürəti: 0.6~1.5m/s |
Sensor məlumatı
Funksiya
LUX tənzimlənməsi:
LUX ətraf mühitin işıqlandırılmasına aiddir. LUX tənzimləmə düyməsinin tənzimlənməsi sensoru induksiyaya daxil etmək istədiyiniz işıqlandırmanı seçməyə imkan verir. Sizə uyğun olan vərdişi seçin.
20LUX həllində bəzi seçimlər işıqlandırılmalıdır. Bəziləri induktiv işıqlandırma üçün 50LUX mühit işıqlandırmasını, bəziləri isə LUX tənzimləmə düyməsi maksimuma uyğunlaşdırıldığı müddətcə istənilən vaxt induktiv işıqlandırmanı seçirlər.
Vaxt tənzimlənməsi:
Vaxt tənzimləmə düyməsi sensor işığı hiss etdikdən sonra vaxtı tənzimləmək üçün istifadə olunur və istifadəçi induksiyadan sonra gecikmə vaxtını əsaslı şəkildə seçə bilər.
Quraşdırma (aşağıdakı diaqrama baxın)
Quraşdırmadan əvvəl enerjini söndürün;
Əsas vintini açın və əsası dilatantlar və vintlər ilə lazımi yerə quraşdırın;
Bağlantı naqilinin şəklinə uyğun olaraq elektrik naqilini birləşdirin və telini sensordakı əlaqə xətti sütununa yükləyin;
Sensor gövdəsini alt qapağa bərkidin;
Sensorun üst qapağı düyməsini basın və əsas vintini sıxın.
Lux düyməsini saat əqrəbi istiqamətində maksimuma (☼) çevirin; Vaxt düyməsi saat əqrəbinin əksinə min(-) nöqtəsinə və Sens düyməsi saat əqrəbi istiqamətində max(+).
Gücü yandırın, LED yaşıldır və təxminən 30 saniyə sonra sensor stabil işləyir;
Yük ilk dəfə söndürüldükdə, 5 saniyədən sonra yenidən məna verin, yük işləməlidir, LED narıncı rəngə çevrilir. Və heç bir məna olmadan, LED yaşıl rəngdə davam edir, yük təxminən 10 saniyədən sonra işləməyi dayandırmalıdır;
Lux düyməsini saat əqrəbinin əksi istiqamətində min( ) vəziyyətinə çevirsəniz və onu 10LUX-dan yuxarı mühit işığında sınasanız, yükün işləməsini dayandırdıqdan sonra yükün işləməməsi lazım olduğunu hiss edin; qeyri-şəffaf obyektlə (məsələn, dəsmal və s.) aşkarlama pəncərəsini örtün, yük işləməlidir, heç bir məna olmadan, yükün təxminən 10 saniyə ərzində işləməyi dayandırması normaldır.
|
DİQQƏT: Bu məhsulu istifadə edərkən, lütfən, həssaslığı sizə lazım olan uyğun mövqeyə tənzimləyin, məhsulun yanlış hərəkət nəticəsində normal işləməməsi üçün həssaslığı maksimuma tənzimləməyin. Çünki həssaslıq çox yüksəkdir. külək əsən yarpaqları və pərdələri, kiçik heyvanları və elektrik şəbəkəsi və elektrik avadanlığının müdaxiləsi ilə yanlış hərəkət. Bütün bunlar məhsulun normal işləməməsinə səbəb olur! Məhsul normal işləmədikdə, lütfən, həssaslığı müvafiq şəkildə aşağı salmağa çalışın və sonra onu sınaqdan keçirin. |
 |
Quraşdırma üçün diqqət
Onu elektrikçiyə və ya təcrübəli şəxsə quraşdırmağa icazə verin;
Narahatlıq obyektini onun quraşdırılması əsası kimi qəbul etməyin.
Aşkarlama pəncərəsinin qarşısında onun aşkar edilməsini həyata keçirmək üçün heç bir maneə və ya hərəkət edən obyekt olmamalıdır;
Onu hava cərəyanının açıq-aydın dəyişdiyi yerdə quraşdırmayın; məsələn: kondisioner və hava qızdırıcısı.
Bəzi problemlər və həllər
Yük işləmir:
• Gücün və yükün əlaqəsinin düzgün olub-olmadığını yoxlayın.
• Yükün yaxşı olub olmadığını yoxlayın.
• Quraşdırdığınız iş işığının ətrafdakı işıqla uyğun olub-olmadığını yoxlayın.
Həssaslıq çox aşağıdır:
• Zəhmət olmasa aşkarlama pəncərəsinin qarşısında sensor qəbul edən siqnala təsir etmək üçün maneə olub-olmadığını yoxlayın;
• Ətraf mühitin temperaturunun çox yüksək olub olmadığını yoxlayın.
• Lütfən, hiss siqnalının aşkarlama sahəsində olub-olmadığını yoxlayın.
• Quraşdırma hündürlüyünün təlimatın tələb etdiyi diapazonda olub-olmadığını yoxlayın.
• Lütfən, hərəkət istiqamətinin düzgün olub olmadığını yoxlayın.
Sensor yükü avtomatik olaraq bağlaya bilməz:
• Aşkarlama sahəsində davamlı hiss siqnalının olub-olmaması.
• Vaxt parametrinin maksimuma təyin edilib-edilməməsi.
• Gücün təlimatın tələbinə uyğun olub-olmaması.
• Sensorun yaxınlığındakı hava istiliyinin açıq-aşkar dəyişib-dəyişməməsi, məsələn, kondisioner, hava qızdırıcısı və s.
● Müxtəlif mühitlərdə istifadə edildikdə, lütfən, həssaslığı ən yüksək səviyyəyə tənzimləməyin. Çünki bu, asanlıqla nasazlığa səbəb ola bilər.
● Lütfən, peşəkar quraşdırma ilə təsdiqləyin.
● Quraşdırma və sökmə əməliyyatlarından əvvəl enerji təchizatını kəsin.
● Təhlükəsizlik məqsədi ilə enerjini kəsdiyinizə əmin olun.
● Düzgün olmayan əməliyyat itkilərə səbəb olur, istehsalçı heç bir məsuliyyət daşımır.
Biz məhsulun keyfiyyətini və etibarlılığını təşviq etmək öhdəliyimizə sadiqik, lakin bütün elektron komponentlərin səmərəsiz olma ehtimalı var ki, bu da bəzi çətinliklərə səbəb olacaq. Dizayn edərkən biz lazımsız dizaynlara diqqət yetirmişik və hər hansı problemin qarşısını almaq üçün təhlükəsizlik kvotasını qəbul etmişik.
Bu təlimat bizim icazəmiz olmadan başqa məqsədlər üçün kopyalanmamalıdır.
