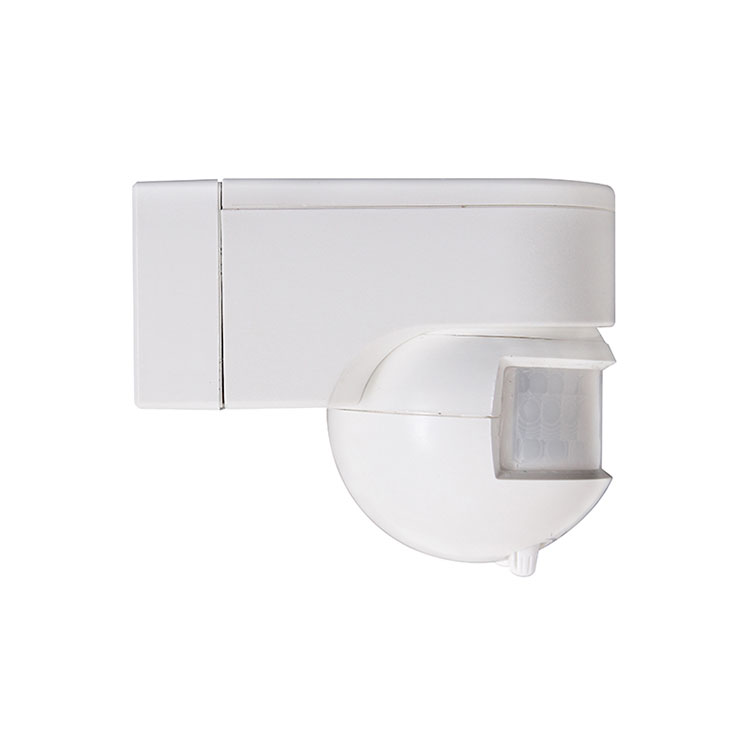

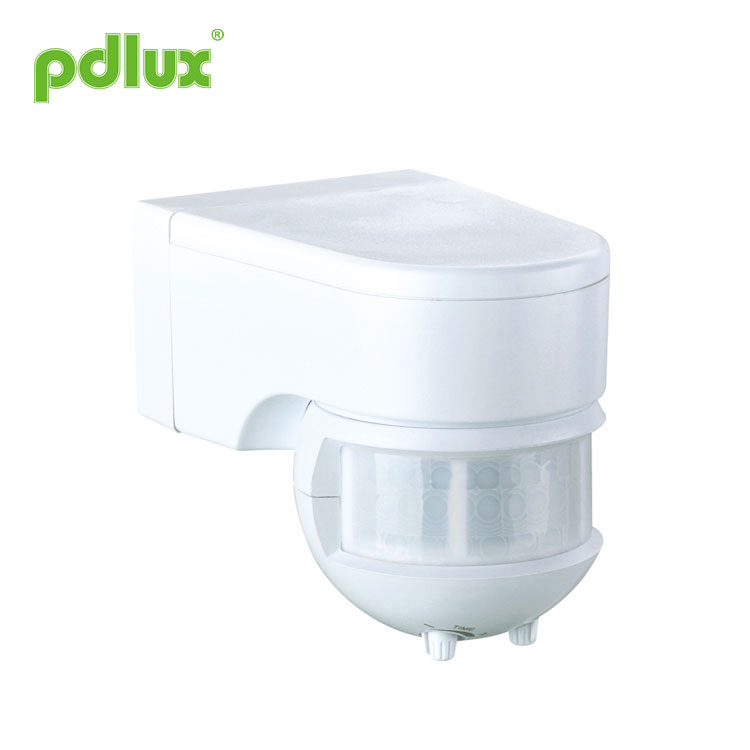

PIR Hərəkət Sensoru

Peşəkar istehsalçı olaraq sizə PIR Hərəkət Sensorunu təqdim etmək istərdik. Biz sizə ən yaxşı satış sonrası xidməti və vaxtında çatdırılmanı təklif edəcəyik.

Model:PD-PIR128/PD-PIR129

Sorğu göndərin

PIR Hərəkət Sensoru

İnfraqırmızı Sensor PD-PIR128/PD-PIR129 təlimatı

MƏHSUL HAQQINDA MƏLUMAT
Bu sensor yüksək həssaslıq detektoru, IC və SMD texnologiyasını qəbul edir; o, insan bədəninin infraqırmızı enerjisindən idarəetmə siqnal mənbəyi kimi istifadə edir; aşkarlama sahəsinə daxil olduqda, o, bir anda idarə olunan yükə başlaya bilər; avtomatik olaraq gecə və gündüzü müəyyən edə bilər; və avtomatizm, rahatlıq, təhlükəsizlik, enerjiyə qənaət və praktikliyi özündə cəmləşdirir.

XÜSUSİYYƏTLƏR

Enerji mənbəyi: 100-130V/AC
220-240V/AC
Güc tezliyi: 50/60Hz
Nominal yük: 800W Maks.volfram(100-130V/AC)
150W Maks.flüoresan (100-130V/AC)
1200W Maks.volfram(220-240V/AC)
300W Maks.flüoresan (220-240V/AC)
İşığa nəzarət: <3LUX~gün işığı (tənzimlənən)

Vaxt təyini: Dəqiqə: 10 saniyə Maks: 7 dəq± 1 dəq
(tənzimlənən)
Aşkarlama bucağı: 180°
Aşkarlama diapazonu: 12m Maks (<24°C)
İş temperaturu: -10°C~+40°C
Aşkarlanan hərəkət sürəti: 0.6~1.5m/s
İş rütubəti: <93% RH
Quraşdırma hündürlüyü: 0.5m~3.5m
Gözləmə gücü: 0.45W (statik 0.1W)

SENSOR MƏLUMATI

FUNKSİYA
Aşkarlama sahəsi: Aşkarlama diapazonu istehlakçının istəyinə uyğun olaraq tənzimlənə bilər, lakin sahədə hərəkətli oriyentasiyanın həssaslıqla böyük əlaqəsi var;

Gündüz və gecəni avtomatik müəyyən edə bilir: onun iş işığına nəzarəti tənzimləmək olar, siz onu gün işığına çevirdiyiniz zaman bütün gecə-gündüz işləyə bilər. Onu gecəyə çevirsəniz, o, yalnız 10LUX-dən az olan şəraitdə işləyə bilər.

Vaxt ayarı davamlı olaraq əlavə edilir: Birinci induksiyadan sonra ikinci induksiya siqnalını qəbul etdikdə, ikinci induksiyadan vaxtı yenidən hesablayacaq.

Vaxt ayarı tənzimlənə bilər: İş vaxtı parametri müştərinin istəyinə uyğun olaraq tənzimlənə bilər, minimum vaxt 10san, maksimum 7min±1dəq;

Hiss göstəricisi.

MONTAJ
1. Quraşdırmadan əvvəl enerjini söndürün;
2.Vintini bərkidici alt qapağı açın, naqil dəliyindən çəkin, güc və naqili alt qapaqdan keçirin;
3.Aşağı qapağı genişlənmə vidası ilə seçilmiş vəziyyətdə bərkidin;
4.Güc və yükləmə naqilini göstərici diaqramına uyğun olaraq sensorun əlaqə sütununa birləşdirin;

5.Aşağı qapağın üzərindəki sensorun düyməsini basın və vintini sıxın, sonra onu elektrikləşdirib sınaqdan keçirə bilərsiniz.

BAĞLANTI NƏLİ SƏHMƏSİ
1. Mavi, qəhvəyi və qırmızı naqil sensordan olmalıdır;
2. Mavi və qəhvəyi güclə birləşdirin;
3. Mavi və qırmızını yüklə birləşdirin.

MONTAJ ÜÇÜN DİQQƏT
Onu elektrikçiyə və ya təcrübəli insanlara quraşdırmağa icazə verin;
Narahatlıq obyektləri quraşdırma əsası kimi qəbul edilə bilməz;
Aşkarlama pəncərəsinin qarşısında aşkarlamağa təsir edən heç bir maneə və ya narahat obyekt yoxdur;
Onu havanın temperaturu açıq-aşkar dəyişdiyi yerlərdə quraşdırmayın, məsələn: Kondisioner, mərkəzi istilik sistemi və s.;
Quraşdırıldıqdan sonra nasazlıq tapsanız, təhlükəsizliyiniz üçün lütfən, qutunu şəxsən açmayın.

TEST

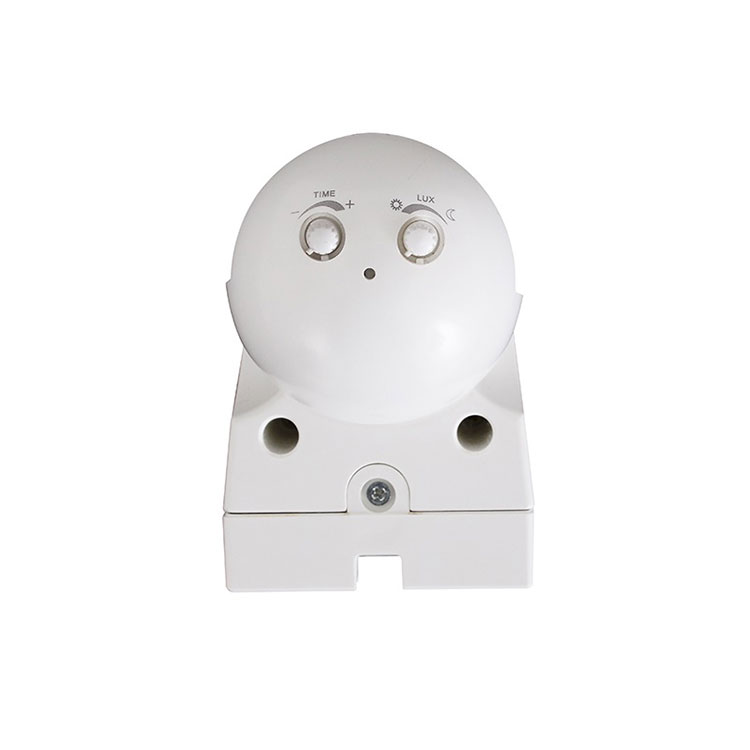

1.LUX düyməsini saat əqrəbinin əksinə sonuna qədər (günəş) çevirin; TIME düyməsini saat əqrəbinin əksinə (-) sonuna qədər çevirin.
2. Gücü yandırın, 60 saniyədən sonra sabit iş vəziyyətinə keçir;
Yük işləməyi dayandırdıqdan 3,5-10 saniyə sonra onu bir dəfə hiss edin, yük işləməli və LED işığını hiss edin, 10 saniyədən sonra yük işləməyi dayandırır.
4.Gündüz LUX düyməsini saat əqrəbi istiqamətində sona (ay) çevirsəniz, bunu hiss edin, sensor işləməyəcək. Qeyri-şəffaf örtüyü ilə sensor işıq pəncərəsini hiss edin, sensor işləyəcək;
5.Yuxarıda göstərilənlər normaldırsa, siz ehtiyacınıza uyğun olaraq LUX və TIME düyməsini tənzimləyə və ondan istifadə edə bilərsiniz;
Qeyd: yük işləməyi dayandırdıqdan sonra ən azı 1~2s sonra yenidən hiss edin, yük yenidən işləyəcək.

ÇOX VƏ HƏLL EDİR
① Yük işləmir
a. Gücün və yükün əlaqəsinin düzgün olub olmadığını yoxlayın.
b. Yükün yaxşı olub olmadığını yoxlayın.
c. Quraşdırdığınız iş işığının işıq nəzarətinə uyğun olub olmadığını yoxlayın.

② Həssaslıq zəifdir
a. Aşkarlama pəncərəsinin qarşısında siqnalları qəbul etməyə təsir edən maneənin olub olmadığını yoxlayın.
b. Ətraf mühitin temperaturunun çox yüksək olub-olmadığını yoxlayın;(mühit temperaturu nə qədər yüksəkdirsə, sensorun aşkarlama həssaslığı bir o qədər zəifdir, zavoddan kənarda olduqda, spesifikasiya ətraf mühitin temperaturu 24°C olduqda verilən dəyərdir)
c. İnduksiya siqnal mənbəyinin aşkarlama sahəsində olub olmadığını yoxlayın.
d. Quraşdırma hündürlüyünün təlimat aralığında olub olmadığını yoxlayın.
e. Hərəkət oriyentasiyasının düzgün olub olmadığını yoxlayın.

③ Sensor yükü avtomatik olaraq bağlaya bilmir
a. Aşkarlama sahəsində hərəkət edən qızdırıcı obyekt (mobil və s.) və istilik hava cərəyanı kimi davamlı induksiya siqnalının olub olmadığını yoxlayın.
b. Vaxt parametrinin maks. olaraq təyin olunduğunu yoxlayın.
c. Gücün tələb olunan təlimata uyğun olub olmadığını yoxlayın.
d. Sensorun yaxınlığında temperaturun açıq-aşkar dəyişdiyini yoxlayın (məsələn, kondisioner, mərkəzi istilik sistemi və s.).

● Lütfən, peşəkar quraşdırma ilə təsdiqləyin.
● Quraşdırma və sökmə əməliyyatlarından əvvəl enerji təchizatını kəsin.
● Təhlükəsizlik məqsədi ilə enerjini kəsdiyinizə əmin olun.
● Yanlış əməliyyat itkilərə səbəb olur, istehsalçı heç bir məsuliyyət daşımır.

Biz məhsulun keyfiyyətini və etibarlılığını təşviq etmək öhdəliyimizə sadiqik, lakin bütün elektron komponentlərin səmərəsiz olma ehtimalı var ki, bu da bəzi çətinliklərə səbəb olacaq. Dizayn edərkən biz lazımsız dizaynlara diqqət yetirmişik və hər hansı problemin qarşısını almaq üçün təhlükəsizlik kvotasını qəbul etmişik.

Bu təlimat bizim icazəmiz olmadan başqa məqsədlər üçün kopyalanmamalıdır.
