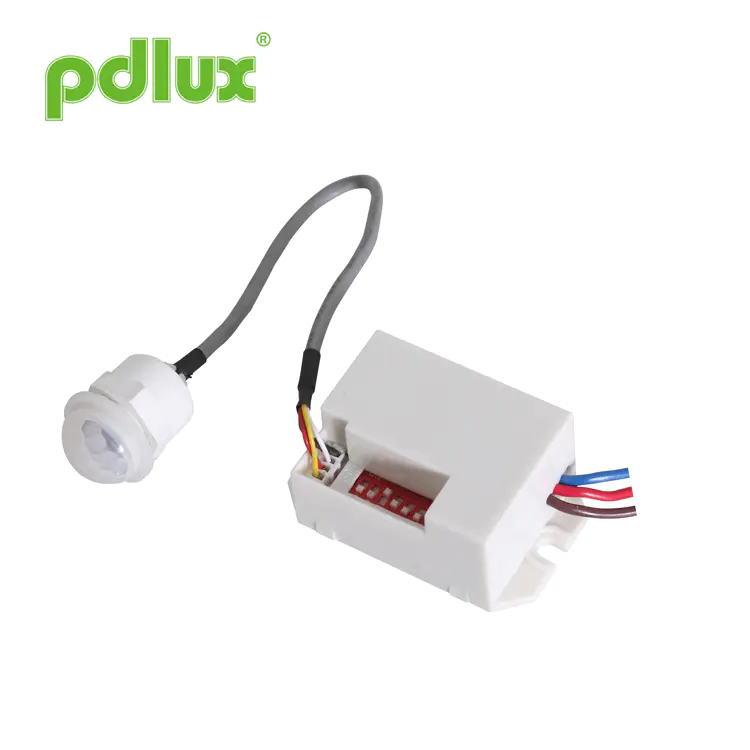

PIR Motion Sensor Smart Detector 220-240V / 100-130V AC
PIR Motion Sensor Smart Detector 220-240V / 100-130V AC, bir enerji avtomatik sensor açarıdır, gündüz və gecəni müəyyənləşdirə bilər. İnfraqırmızı detektor, IC və SMD texnologiyasını qəbul edir, kimsə onun təsbit etdiyi aralığını daxil edərkən və işə başladıqda, infraqırmızı detektor lampanı yandırır, çıraqdan ayrıldıqdan sonra lampa avtomatik olaraq sönəcək. Ətraf mühitin yüngül işıqlandırılmasını avtomatik olaraq aşkar edə bilər və dəyəri faktı ehtiyacına görə təyin edə və tənzimləyə bilər. Kimi, işıq yandırılacaq və mühitin işıq işıqlandırması dəyəri altında olduqda işləyir. Ayarlama dəyərini aşdıqdan sonra işıq işləməyi dayandıracaq. Bağlı, dəhliz və ictimai binada quraşdırıla bilər.
Model:PD-PIR115
Sorğu göndərin
Xüsusiyyətlər
| Güc mənbəyi | 220-240Vac, 50 / 60hz 100-130Vac, 50 / 60hz |
Vaxt ayırması | 5s, 30s, 1min, 3 dəq, 5 dəqiqə, 8 dəq (tənzimlənən) |
| Reytinqli yük | 800w Max.Tungsten (220-240Vac) 200w Max.Fluorescent & LED (220-240VAC) 400W Max.Tungsten (100-130Vac) 100W Max.Fluorescent & LED (100-130Vac) |
Yüngül nəzarət | <10LUX ~ 2000LUX (tənzimlənən) |
| Aşkarlama diapazonu | 8m (22 ° C) (tənzimlənən) | Aşkar bucağı | 100 ° |
| İş temperaturu | -10 ~ + 40 ° C | İş rütubəti | ≤93% RH |
Hər hissənin adı

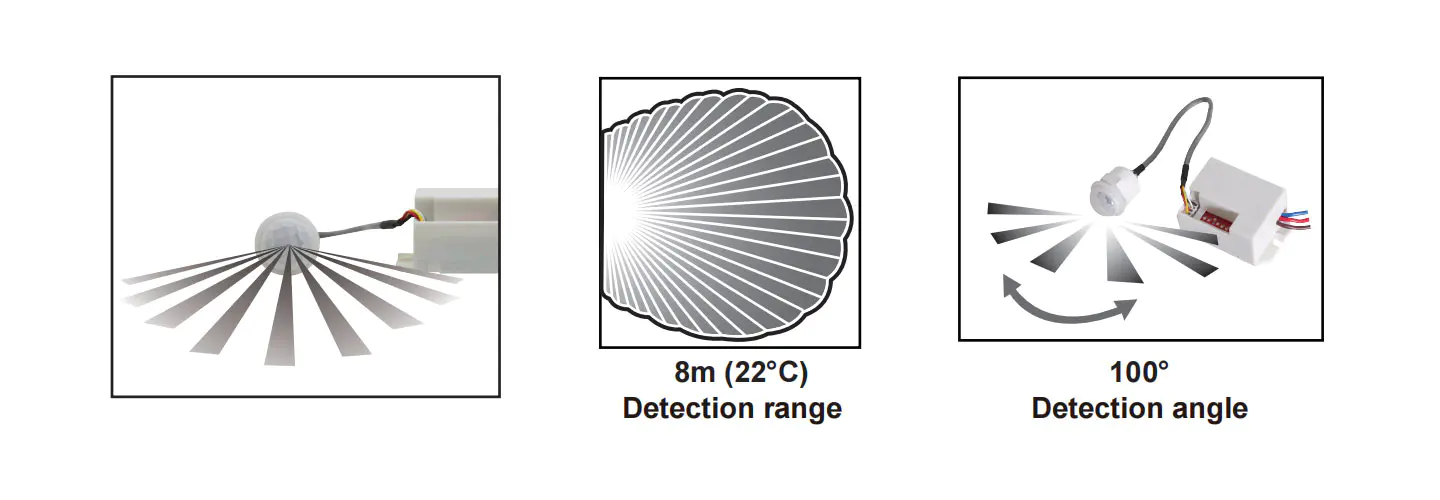

Sensor məlumatı
Funksiya
1.Adopts 8 bit dalçı açar:
· Yalnız 10Lux və ya hər hansı bir işığın içində işləmək üçün iş işığını seçə bilərsiniz;
· Tənzimlənən həssaslıq;
· Yükün iş vaxtı-gecikməsini seçin: 5s, 30s, 1min, 3min, 5min, 8min.
2. Yükləmə işinin avtomatik olaraq gecikdiyi vaxt:
Son hissiyyatdan sonra vaxtı yenidən hesablayır;
3.Out infraqırmızı detektoru və həssaslıq rezistorunu qoşun;
4.Sadə quruluşu və rahat istifadə.
· Yalnız 10Lux və ya hər hansı bir işığın içində işləmək üçün iş işığını seçə bilərsiniz;
· Tənzimlənən həssaslıq;
· Yükün iş vaxtı-gecikməsini seçin: 5s, 30s, 1min, 3min, 5min, 8min.
2. Yükləmə işinin avtomatik olaraq gecikdiyi vaxt:
Son hissiyyatdan sonra vaxtı yenidən hesablayır;
3.Out infraqırmızı detektoru və həssaslıq rezistorunu qoşun;
4.Sadə quruluşu və rahat istifadə.

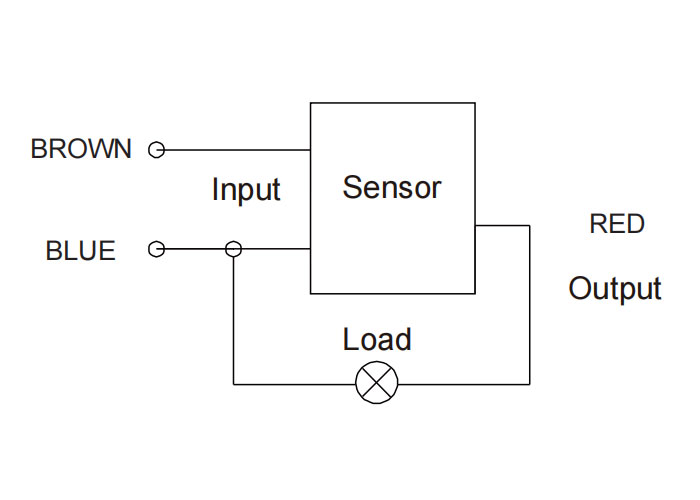

Bağlantı tel diaqramı
1. Qəhvəyi və mavi güclə qoşun;
2. Yük ilə qırmızı və mavi birləşdirin.
2. Yük ilə qırmızı və mavi birləşdirin.
DIP keçid parametrləri
1. İşıq () seçmək:
· Heç bir sürüşmə olmadıqda, hər hansı bir işıq dərəcəsində işləyə bilər;
· Sürüşəndə yalnız gecə (<10LUX) işləyə bilər.
2. Həssaslıq () seçmək:
· Heç bir sürüşmə, yüksək həssaslıq olmadıqda;
· Sürüşəndə aşağı həssaslıq.
3. Zaman gecikməsi (5 ", 30", 1, 3 ', 5', 8 ')
Müəyyən bir müddət gecikməsini seçərkən yalnız onu mövqedə sürüşdürürsən.
· Heç bir sürüşmə olmadıqda, hər hansı bir işıq dərəcəsində işləyə bilər;
· Sürüşəndə yalnız gecə (<10LUX) işləyə bilər.
2. Həssaslıq () seçmək:
· Heç bir sürüşmə, yüksək həssaslıq olmadıqda;
· Sürüşəndə aşağı həssaslıq.
3. Zaman gecikməsi (5 ", 30", 1, 3 ', 5', 8 ')
Müəyyən bir müddət gecikməsini seçərkən yalnız onu mövqedə sürüşdürürsən.
Məhsul normal işləmədikdə, həssaslığı lazımi şəkildə aşağı salmağa çalışın və sonra sınayın.
Test
· Yükü söndürdükdən sonra gücü söndürün, sensor sabit iş vəziyyətinə daxil olur;
· Bir dəfə mənada, yükü yandırır və 5-dən sonra avtomatik olaraq söndürülür;
· Döşəmə () mövqeyə slayd, gündüz sınayırsa, mənada onu, yüklənməyəcək, opaque obyekt ilə həssaslıq rezistorunu bir daha hiss edir, yüklənəcək və 5s sonra Off Automaticall.
Hallar üçün
Metal olmayan materiallar olan cihazda içəridə quraşdırılmışdır.
Məsələn, bir normal işıqlandırmadən avtomatik sensor lampasına qədər sensoru əlavə edin.
İşıq idarəetmə prinsipi
Vaxt ayırma prinsipi
Quraşdırılmasına diqqət yetirin
Diqqət
· Bölməni günəşin parlaq olduğu yerdə, cari və temperaturun açıq şəkildə dəyişdirilməsinin, məsələn kondisioner, hava istiliyi;
The Baza quraşdırarkən Sway obyektini seçməyin;
The Sense aralığının qarşısında onun aşkar edilməsinə təsir etmək üçün maneə və ya hərəkət edən obyekt olmamalıdır.
Rəy
2. Daha dəqiq işıqlandırma qəbulu almaq üçün sensor üzünü mühit işığının vəziyyətinə aparın.
3. Siqnalın yenidən qəbulu çərçivəsində yenidən aşkar edilərsə, vaxt qəbulu bitəcək.
Bəzi problem və həll edilmiş yol
A: Zəhmət olmasa, güc və yükün bağlantının məftillərinin düzgün olub olmadığını yoxlayın;
B: Zəhmət olmasa yükün yaxşı olub olmadığını yoxlayın;
C: Zəhmət olmasa işığın işığının yüngül nəzarətə uyğun olub olmadığını yoxlayın.
2. Həssaslıq zəifdir:
A: Siqnal almaq üçün aşkarlama pəncərəsinin qarşısında mane olduğunu yoxlayın;
B: Ətraf mühitin temperaturunun çox yüksək olub olmadığını yoxlayın;
C: Zəhmət olmasa, induksiya siqnal mənbəyinin aşkarlama sahələrində olub olmadığını yoxlayın;
D: Quraşdırma hündürlüyünün təlimdə göstərilən hündürlüyə uyğun olub olmadığını yoxlayın;
E: Hərəkətli istiqamətin düzgün olub olmadığını yoxlayın.
3. Sensor yükü avtomatik olaraq bağlaya bilməz:
A: Zəhmət olmasa aşkarlama sahəsində davamlı siqnalın olub olmadığını yoxlayın;
B: Xahiş edirəm vaxt ayarının ən uzun olub olmadığını yoxlayın;
C: Zəhmət olmasa, gücün təlimata uyğun olub olmadığını yoxlayın;
D: Sensorun yaxınlığında temperaturun, məsələn, kondisioner və ya mərkəzi isitmə və s.
Çünki bu asanlıqla nasazlığa səbəb ola bilər.
● Zəhmət olmasa, prefessional quraşdırma ilə təsdiqləyin.
● Zəhmət olmasa quraşdırma və aradan qaldırılması əməliyyatlarından əvvəl enerji təchizatı kəsin.
● Təhlükəsizlik məqsədləri üçün gücü kəsdiyinizə əmin olun.
● Yanlış işləmə itkisinə səbəb oldu, istehsalçı heç bir məsuliyyət daşımır.
Məhsulun keyfiyyətini və etibarlılığını təbliğ etməyə çalışırıq, lakin bütün elektron komponentlərin bəzi problemlərə səbəb olacaq təsirsiz olmağa imkan verən müəyyən ehtimallara malikdir. Hər hansı bir problemin qarşısını almaq üçün lazımsız dizaynlara və qəbul edilmiş təhlükəsizlik kvotasına diqqət yetirdik.
Bu göstəriş, icazəmiz olmadan, başqa məqsədlər üçün kopyalanmamalıdır.
