PIR İnfraqırmızı Hərəkət Sensoru Smart Switch
  • PIR İnfraqırmızı Hərəkət Sensoru Smart SwitchPIR İnfraqırmızı Hərəkət Sensoru Smart Switch

PIR İnfraqırmızı Hərəkət Sensoru Smart Switch

Bizdən PIR Infrared Motion Sensor Smart Switch almağa xoş gəlmisiniz. Müştərilərdən gələn hər bir sorğu 24 saat ərzində cavablandırılır.

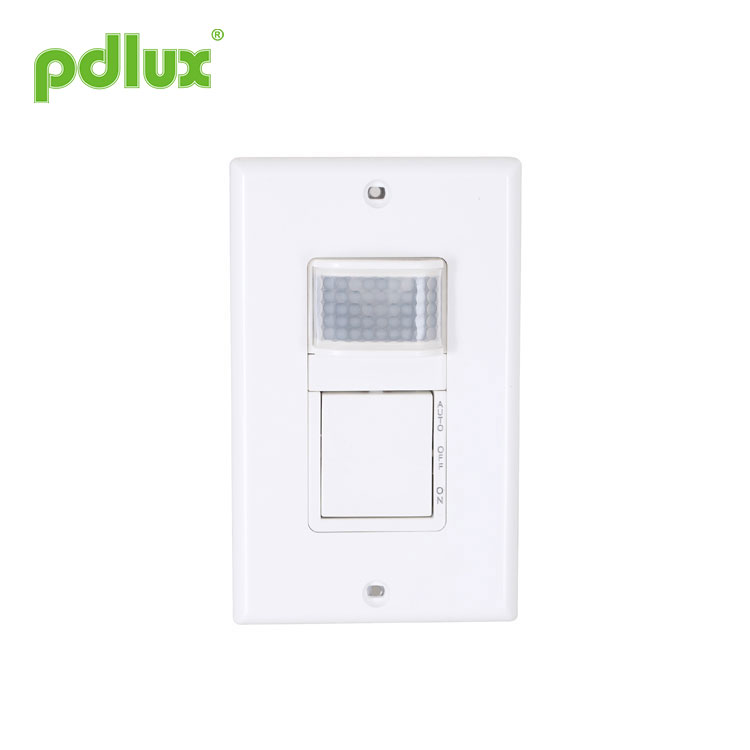

Model:PD-PIR123-V3

Sorğu göndərin

PIR İnfraqırmızı Hərəkət Sensoru Smart Switch
PD-PIR123-V3 İnfraqırmızı Hərəkət Sensor Təlimatları

Ərizə
PD-PIR123-V3 Divar açarı Passiv İnfraqırmızı (PIR) Sensor enerjiyə qənaət və müxtəlif kommersiya tətbiqlərində rahatlıq üçün avtomatik işıqlandırma nəzarətini təmin etmək üçün istifadə olunur, o cümlədən:
● Kiçik ofislərKonfrans otaqlarıSalonlaryaşayış otaqları

PD-PIR123-V3 közərmə lampalarının və enerjiyə qənaət edən lampanın avtomatik dəyişdirilməsi üçün istifadə edilə bilər.
Bölmədə, həmçinin, slayd və ya film təqdimatları zamanı konfrans otaqlarında və digər sahələrdə istənilə bilən ərazinin işğalı zamanı işıqları SÖNDÜRMƏK üçün istifadə edilə bilən əllə dəyişdirmə açarı var. Bölmə tək dirəkli divar açarının yerinə quraşdırılır və standart divar qutusuna uyğun gəlir. Bölmə torpaq bağlantısı tələb edir.

Əməliyyat
PD-PIR123-V3 otağı izləmək üçün passiv infraqırmızı (PIR) aşkarlama texnologiyasından istifadə edir. Bir şəxs sensor zonasına daxil olduqda və ya ondan çıxanda sensor hərəkəti aşkarlayır və işıqları yandırır. Sensor zonaları arasında hərəkət edən bir sərnişin olduğu müddətcə işıqlar AÇIQ qalacaq.

Gecikmiş sönmə vaxtının tənzimlənməsi boş yer tutduqda işıqların sönməsinin qarşısını alır. İşıqları AÇILI saxlamaq üçün şəxs seçilmiş gecikmə-sönmə vaxt intervalında ən azı bir dəfə sensor zonasından keçməlidir. Cihaz sensor zonalarında aktivliyi hər dəfə aşkar etdikdə LED göstəricisi yanıb-sönür.

Sensor tərəfindən nəzarət edilən yer gecikmiş Söndürmə intervalı kimi seçilmiş müddət ərzində boş qaldıqda, cihaz işıqları SÖNDÜR.

Düyməni əl ilə dəyişdirməyə nəzarət:
Əllə idarə etmək üçün PD-PIR123-V3 rahat düyməli açarla təchiz edilmişdir. Düyməni "ON" vəziyyətinə basın, sensor işıqları yandıracaq. Düyməni “OFF” vəziyyətinə basın, sensor işıqları SÖNDÜRƏCƏK və otaqda olsa belə, onları SÖNÜLLÜ saxlayacaq. Bu xüsusiyyət slayd və ya film təqdimatları üçün xüsusilə faydalıdır. Düyməni "ON" vəziyyətinə gətirməklə işıqları yenidən yandırmaq olar. "AUTO" düyməsini sıxaraq, cihaz normal işə qayıdacaq. Bir şəxs sensor zonasına daxil olduqda və ya ondan çıxanda sensor hərəkəti aşkarlayır və işıqları yandırır.

Avtomobil rejimi:
Bu rejimdə, hərəkət aşkar edildikdə cihaz avtomatik olaraq işıqları yandıracaq. Bölmə sensor zonalarında aktivliyi aşkar etdikcə işıqlar AÇIQ qalacaq. Məkan boş qaldıqdan və gecikmiş Sönmə vaxtı bitdikdən sonra qurğu avtomatik olaraq işıqları söndürəcək. İşıqları istənilən vaxt “OFF” düyməsini sıxmaqla əl ilə söndürmək olar. Bu rejim enerjiyə qənaət üçün arzu edilir.

Baxış sahəsi
PD-PIR123-V3 maksimum əhatə sahəsi təxminən 90 kvadratmetr olan 180° baxış sahəsini təmin edir. Sensorun qarşısında maksimum zondlama məsafəsi 8M, hər tərəfdə isə 6M-dir. "Kiçik hərəkət" zonası nisbətən kiçik bədən hərəkətlərini aşkar edir və bir adam otaqda geniş şəkildə hərəkət etməsə belə, işıqların AÇIQ qalmasına imkan verir. Baxış sahəsinin qalan hissəsi "böyük hərəkət" zonasıdır, daha az həssaslıq nümayiş etdirir və daha böyük hərəkətlər tələb edir.


Təkmilləşdirilmiş tənzimləmə seçimləri
PD-PIR123-V3 müxtəlif kommersiya tətbiqlərində optimal performans təmin edəcək. Mühit işığının ləğvi imkanları və gecikmiş söndürmə vaxtı üçün əlavə düzəlişlər var. Bu tənzimləmələr performansı xüsusi quraşdırmanın ehtiyaclarını ödəmək üçün fərdiləşdirəcək. Təhlükənin qarşısını almaq üçün bütün tənzimləmələrə yalnız idarəetmə panelinin qapağını çıxarmaqla daxil olmaq olar. İdarəetmə düymələrini tənzimləmək üçün kiçik düz başlı tornavida istifadə edilə bilər. Nəzarətlər aşağıdakı kimi etiketlənir:

Vaxt:
Gecikmiş söndürmə vaxtı 8±2 saniyəyə əvvəlcədən təyin edilmişdir. Seçim gecikdirilmiş söndürmə vaxtı parametrləri mövcuddur: 8±2 saniyədən 20±3 dəqiqəyə qədər.

İşıq:
Bəzi qurğularda enerjiyə qənaəti maksimuma çatdırmaq üçün ətraf işığın ləğvi funksiyası, doluluqdan asılı olmayaraq, kifayət qədər təbii günəş işığı olduqda sensorun işıqları yandırmasının qarşısını alacaq. Bu tənzimləmə mühit işığı heç bir süni işığa ehtiyac olmayan səviyyədə olduqda edilməlidir.

PD-PIR123-V3 heç bir mühit işığının ləğvi olmadan zavodda əvvəlcədən qurulub. Bu o deməkdir ki, mövcud təbii günəş işığının miqdarından asılı olmayaraq, cihaz doluluq aşkar etdikdə işıqları yandıracaq.

Spesifikasiyalar
Burada sadalanan cihaz Lexing Ticarət Spesifikasiyası Dərəcəli Divar Dəyişdiricisi Passiv İnfraqırmızı (PIR) Sensor olmalıdır, insan mövcudluğundan infraqırmızı emissiyaları aşkarlaya və közərmə yüklərini işə salmaqla cavab verə bilər. Əgər bu qurğu müəyyən müddətdən sonra hərəkəti aşkar etməzsə, o, təyin olunmuş yükü söndürməklə cavab verəcək.

Divar açarı Passiv İnfraqırmızı (PIR) Sensor əl ilə yandırma/söndürmə/avtomatik keçid təmin etmək üçün təkan düyməsi ilə təchiz olunmalıdır. PD-PIR123-V3 Divar Dəyişdiricisi Passiv İnfraqırmızı (PIR) Sensor tənzimlənən gecikmə söndürmə vaxtı və ətraf mühitin işığını ləğv etmə imkanlarına malik olmalıdır.

Xüsusiyyətlər və üstünlüklər
Yeni, aşağı profilli dizayn maneə törədən "skan cihazı" görünüşünü aradan qaldırır.
180° baxış sahəsi kiçik ofislər, konfrans otaqları, sinif otaqları, salonlar və müxtəlif ticarət sahələri üçün uyğun olan təxminən 90 kvadratmetr əhatə dairəsini təmin edir.
Rahat təkan düyməsi istənilən vaxt işığın əl ilə ON/OFF/AUTO keçidini təmin edir.
8±2 saniyədən 20±3 dəqiqəyə qədər gecikmiş söndürmə vaxtı parametrləri üçün isteğe bağlı əl ilə tənzimlənmə. Enerji qənaətini maksimum dərəcədə artırmaq üçün fərdi tənzimləmələrə imkan verir.
Tənzimlənən mühit işığı Enerji qənaətini artırmaqla kifayət qədər təbii işıq zamanı işıqların avtomatik yanmasının qarşısını almaq üçün təxminən 2 fut şamdan (2lüks) 1000 fut şama (1000lüks) qədər dəyişir.
Sensor aşkarlamanın aktiv olduğunu yoxlamaq üçün hərəkət aşkar etdikdə LED göstərici işığı yanıb-sönür.
Bir vahid 120V və ya 277V işıqlandırma üçün istifadə edilə bilər.
Standart divar qutusuna uyğun gəlir və tək dirəkli divar açarını əvəz edir.
Məhdud Beş illik Zəmanət.

Ölçü diaqramları

Quraşdırma
PD-PIR123-V3 standart divar qutusuna quraşdırılmış tək dirəkli divar açarını əvəz edə bilər. Bölmənin işləməsi üçün düzgün torpaqlanmalıdır. O, HVAC registrlərindən ən azı 4 fut məsafədə yerləşdirilməlidir. Nəzərə alın ki, qurğu hər dəfə işə salındıqda normal işə başlamaq üçün təxminən bir dəqiqə vaxt lazım olacaq.

Diqqət: Yalnız mis məftillə istifadə edin!


Fiziki spesifikasiyalar
İşləmə temperaturu diapazonu: -10°C ilə 40°C arasında
Saxlama temperaturu diapazonu: -10°C - 85°C
İş rütubəti: 20% -dən 90% -ə qədər kondensasiya olunmur

Elektrik tələbləri
Enerji mənbəyi: 120-277V/AC
Güc tezliyi: 50/60Hz
Telin təyinatı: Xətt - Qəhvəyi
Yüklə - Qırmızı
Təbiət - Mavi
Nominal yük: 500W Maks.volfram
CFL: 3.3A @ 120V / 1.5A@277V

Bəzi problem və həll yolu
1, Yük işləmir:
a: Zəhmət olmasa, güc və yükün qoşulma naqillərinin düzgün olub olmadığını yoxlayın;
b: Yükün yaxşı olub olmadığını yoxlayın;
c: İşçi işıq dəstinin işıq nəzarətinə uyğun olub olmadığını yoxlayın.

2, Həssaslıq zəifdir:
a: Siqnalın qəbulu üçün aşkarlama pəncərəsinin qarşısında maneənin olub olmadığını yoxlayın;
b: Ətraf mühitin temperaturunun çox yüksək olub olmadığını yoxlayın;
c: İnduksiya siqnal mənbəyinin aşkarlama sahələrində olub olmadığını yoxlayın;
d: Quraşdırma hündürlüyünün təlimatda göstərilən hündürlüyə uyğun olub olmadığını yoxlayın;
e: Lütfən, hərəkət istiqamətinin düzgün olub olmadığını yoxlayın.

3, Sensor yükü avtomatik olaraq bağlaya bilməz:
a: Zəhmət olmasa aşkarlama sahəsində davamlı siqnalın olub olmadığını yoxlayın;
b: Zəhmət olmasa vaxt parametrinin ən uzun olub olmadığını yoxlayın;
c: Gücün təlimata uyğun olub olmadığını yoxlayın;

● Lütfən, peşəkar quraşdırma ilə təsdiqləyin.
● Quraşdırma və sökmə əməliyyatlarından əvvəl enerji təchizatını kəsin.
● Təhlükəsizlik məqsədi ilə enerjini kəsdiyinizə əmin olun.
● Yanlış əməliyyat itkilərə səbəb olur, istehsalçı heç bir məsuliyyət daşımır.

Biz məhsulun keyfiyyətini və etibarlılığını təşviq etmək öhdəliyimizə sadiqik, lakin bütün elektron komponentlərin təsirsiz olma ehtimalı var ki, bu da bəzi çətinliklərə səbəb olacaq. Dizayn edərkən biz lazımsız dizaynlara diqqət yetirmişik və hər hansı bir problemin qarşısını almaq üçün təhlükəsizlik kvotası qəbul etmişik.
Bu təlimat bizim icazəmiz olmadan başqa məqsədlər üçün kopyalanmamalıdır.
