PDLUX PD-V21 24.125GHz Mikrodalğalı Radar Sensoru Tavan Dağı Müdaxilə Dedektorları üçün

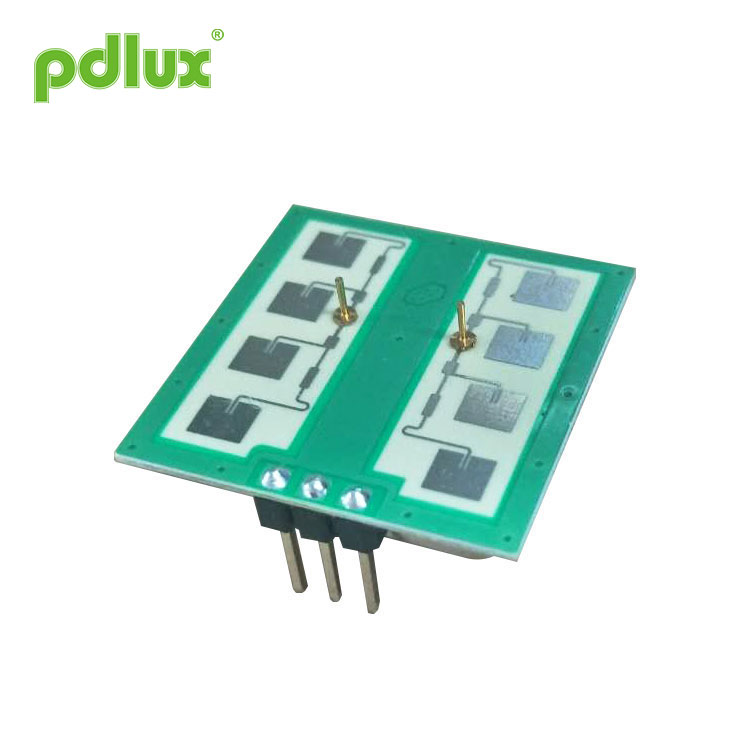

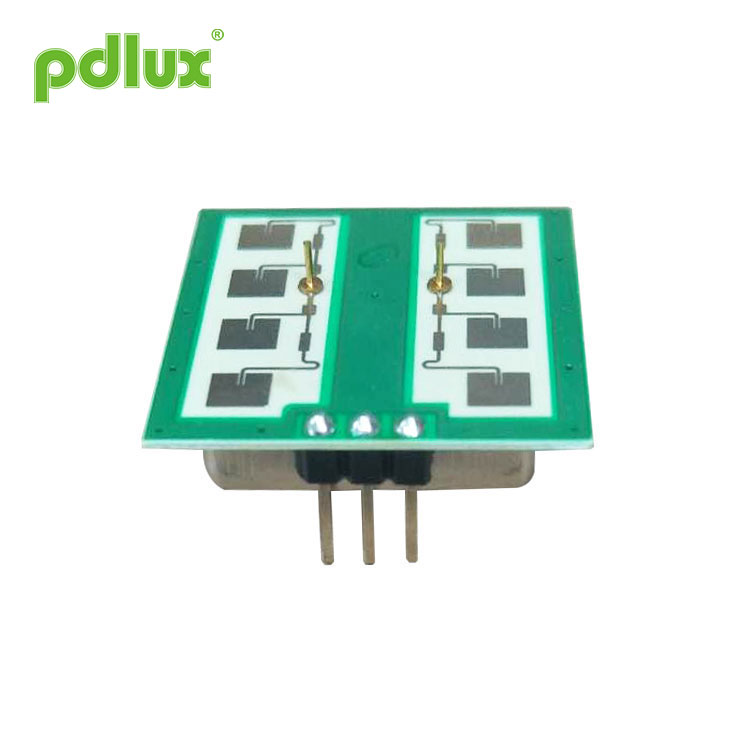

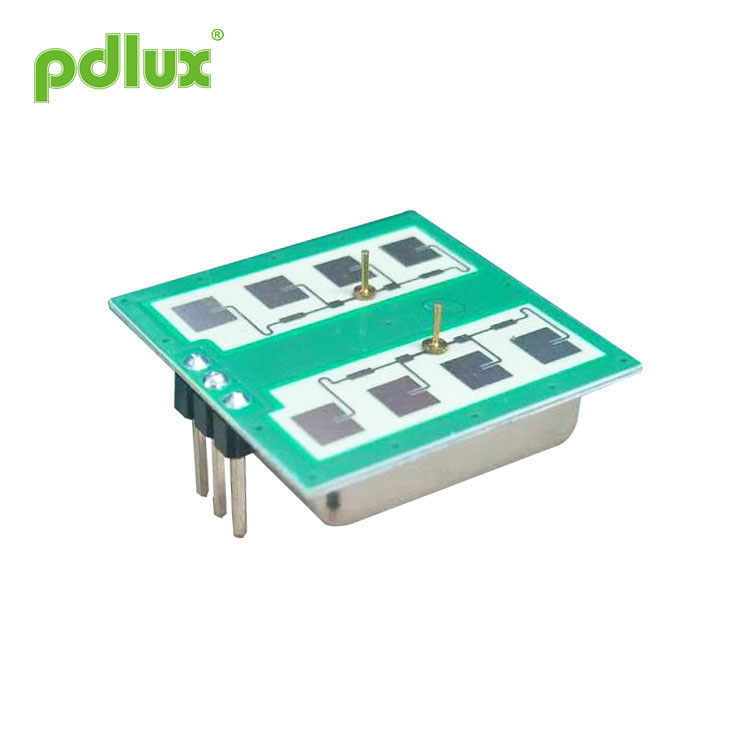

PDLUX PD-V21 24.125GHz Mikrodalğalı Radar Sensoru Tavan Dağı Intruder Detektorları üçün K-Band Bi-Statik Doppler alıcı-verici modludur .Bu yerləşmiş Rezonator Osilatoru (CRO) .Bu modul, V21 üçün uyğun olan Düz Təyyarə Antenasını qəbul edir. divar montajı. Ön siqnal qəbul etmə qabiliyyətini inkişaf etdirə və yan kor sahəsini azalda bilər. Performansı bazardakı sensorlardan daha yaxşıdır.
Model:PDLUX PD-V21
Sorğu göndərin
PDLUX PD-V21 24.125GHz Mikrodalğalı Radar Sensoru Tavan Dağı Müdaxilə Dedektorları üçün
 |
Application of PDLUX PD-V21 24.125GHz Mikrodalğalı Radar Sensoru Tavan Dağı Müdaxilə Dedektorları üçün â— Ağıllı keçid â - Divar asma açar â - Sərhəd pozucusu aşkar edir PDLUX PD-V21 24.125GHz Mikrodalğalı Radar Sensoru Tavan Dağı Müdaxilə Dedektorları üçün is a K-Band Bi-Static Doppler transceiver modlue .It’s built-in Resonator Oscillator (CRO).This module,V21 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market. Bu modul avtomatik işıqlandırma açarlarıdakı doldurma sensoru üçün idealdır və tavana quraşdırılmış müdaxilə detektorları üçün də istifadə edilə bilər. EN 300440-V2.1.1ã € EN 62479：2010 RED direktivinə uyğun olaraq - 2014/53 / EU FCC Part 15.249-a uyğun olaraq EN 62321 uyğun olaraq ROHS direktivi - 2011/65 / EU REACH direktivinə əsasən - 1907/2006 / EC |
|
Parametr |
Qeydlər |
Min |
Tip |
Maks |
Vahidlər |
|
Təchizat Gərginliyi |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
Cari istehlak |
Icc |
20 |
35 |
38 |
mA |
|
Əməliyyat rejimi |
PWM ilə işləyən, 3-15mA-da işləyən cərəyanı idarə edə bilər |
||||
|
Darbe genişliyi |
Tpulse |
10 |
.S |
||
|
Əməliyyat temperaturu |
Yuxarı |
-30~+85+100（Maks.） |
℃ |
||
|
Saxlama temperaturu |
Tstg |
-10 |
+60 |
℃ |
|
|
Stabil vaxt |
|
<5 |
EcSec |
||
|
Tezlik Ayarı |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Radiasiya Gücü (EIRP) |
Pout |
<2.0 |
<2.5 |
<3.0 |
mW |
|
Saxlama mühitinin rütubəti |
45% ~ 65% |
RH |
|||
XƏBƏRDARLIQ: Həqiqi aşkarlama diapazonu, dövrənin siqnal gücləndirmə qazancı, PCBA-nın ümumi düzeni və MCU-nun həddinə aiddir.
Qeyd1: Şüalanmış emissiyalar FCC qaydalarına cavab verəcək şəkildə hazırlanmışdır.
Qeyd2: Alınan Siqnal Gücü (RSS) 70dB olan 1 Yol cəmi itkisi ilə ölçülür.
Qeyd3: Səs-küy gərginliyi Anechoic kamerasının daxilində Çıxış limanında 10Hz-dən 100Hz-ə qədər ölçülür.
Qeyd4: Nəbz əməliyyatı
