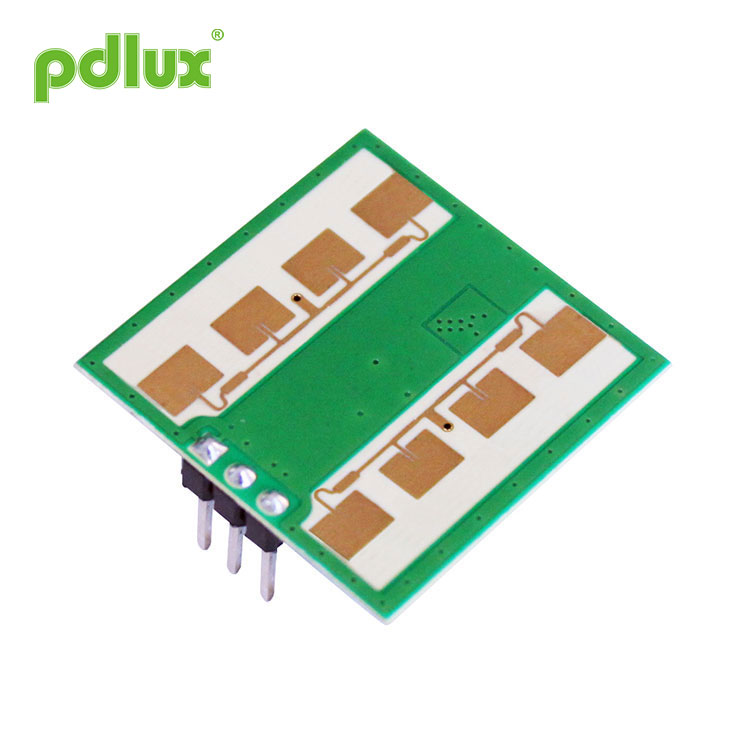

PDLUX PD-V12 24GHz Milimetr Dalğa Radar Sensor Modulu
PDLUX PD-V12 24GHz Millimeter Wave Radar Sensor Module, K-Band Bi-Static Doppler verici modludur. Əgər quraşdırılmış Rezonator Osilatoru (CRO) .Bu modul, PD-V12 duvara montaj üçün uyğun düz Təyyarə Antenasını qəbul edir. Ön siqnal qəbul etmə qabiliyyətini inkişaf etdirə və yan kor sahəsini azalda bilər. Performansı bazardakı sensorlardan daha yaxşıdır.
Model:PD-V12
Sorğu göndərin
PDLUX PD-V12 24GHz Milimetr Dalğa Radar Sensor Modulu
|
Application of PDLUX PD-V12 24GHz Milimetr Dalğa Radar Sensor Modulu â € ¢Ağıllı keçid â € ¢Divar asma açar â € ¢Soyğunçunu aşkarlayın
Anten şüa naxışı
|
PDLUX PD-V12 24GHz Milimetr Dalğa Radar Sensor Modulu is a K-Band Bi-Static Doppler transceiver modlue. Ifs built-in Resonator Oscillator (CRO).This module, PD-V12 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market. Bu modul avtomatik işıqlandırma açarlarıdakı doldurma sensoru üçün idealdır. Lt, tavana quraşdırılmış müdaxilə detektorları üçün də istifadə edilə bilər.
EN 300440-V2.1.1ã € 62 6277：2010 uyğun olaraq,
FCC Part 15.249-a uyğun olaraq
Size of PDLUX PD-V12 24GHz Milimetr Dalğa Radar Sensor Modulu
|
| Parametr | Qeydlər | Min | Tip | Maks | Vahidlər |
| Təchizat Gərginliyi | Vcc | 3 | 5 | 5.25 | V |
| Cari istehlak | Icc | 20 | 35 | 38 | mA |
| Əməliyyat rejimi | PWM ilə işləyən, 3-15mA-da işləyən cərəyanı idarə edə bilər | ||||
| Darbe genişliyi | Tpulse | 10 | .S | ||
| Əməliyyat temperaturu | Yuxarı | -30~+85 +100 (Maks.) | 8C | ||
| Saxlama temperaturu | Tstg | -10 |
|
60 | ° C |
| Stabil vaxt |
|
<5 | EcSec | ||
| Tezlik Ayarı | f | 24 | 24.125 | 24.25 | GHz |
| Radiasiya Gücü (EIRP) | Pout | <2.0 | <2.5 | <3.0 | mW |
| Saxlama mühitinin rütubəti | 45% ~ 65% | RH | |||
WARNING of PDLUX PD-V12 24GHz Milimetr Dalğa Radar Sensor Modulu: The actual detection range is related to the signal amplification gain of the circuit, the overall layout of the PCBA
və MCU ərəfəsi.
Qeyd1: Şüalanmış emissiyalar FCC və CE qaydalarına cavab verəcək şəkildə hazırlanmışdır.
Qeyd2: Alınan Siqnal Gücü (RSS) 70dB olan 1 Yol cəmi itkisi ilə ölçülür.
Qeyd3: Səs-küy gərginliyi Anechoic kamerasının daxilində Çıxış limanında 10Hz-dən 100Hz-ə qədər ölçülür.
Qeyd4: Nəbz əməliyyatı
