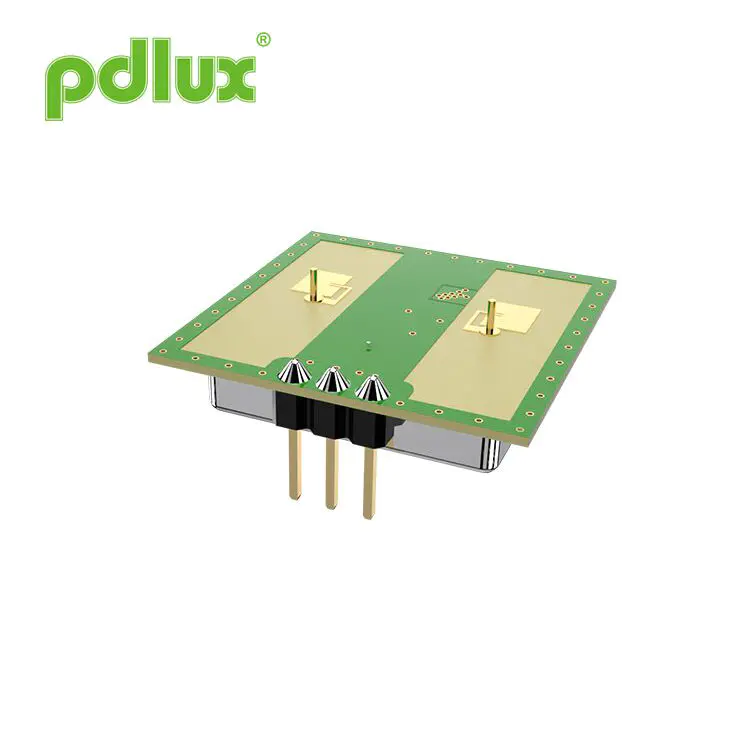

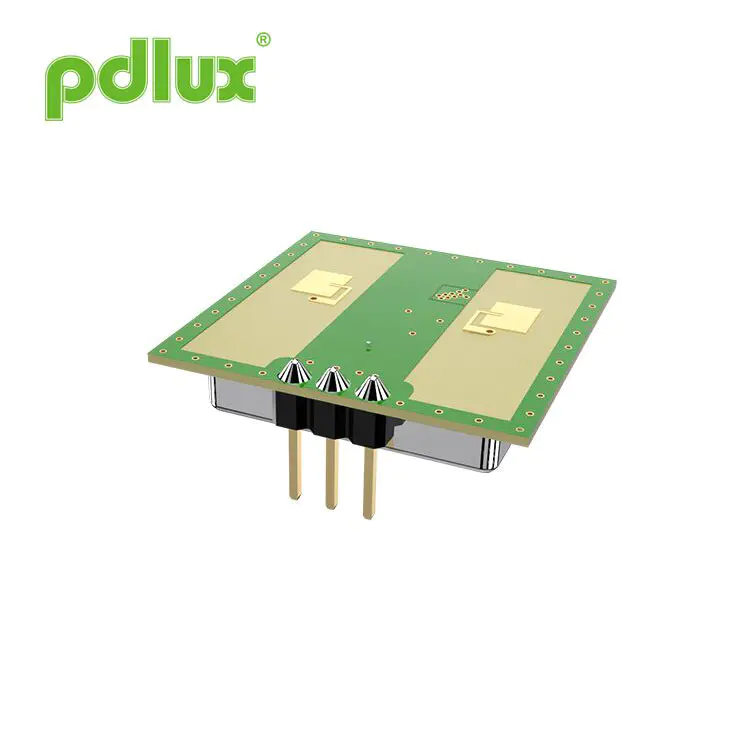

PDLUX PD-V12360A / B K-Band Smart Switch & Təhlükəsizlik üçün yüksək həssaslıq hərəkət sensoru

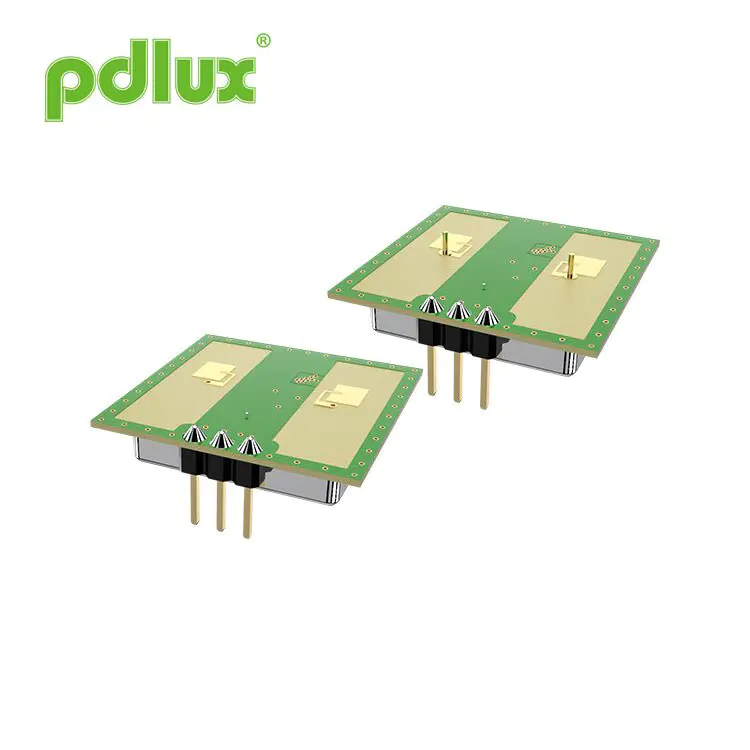

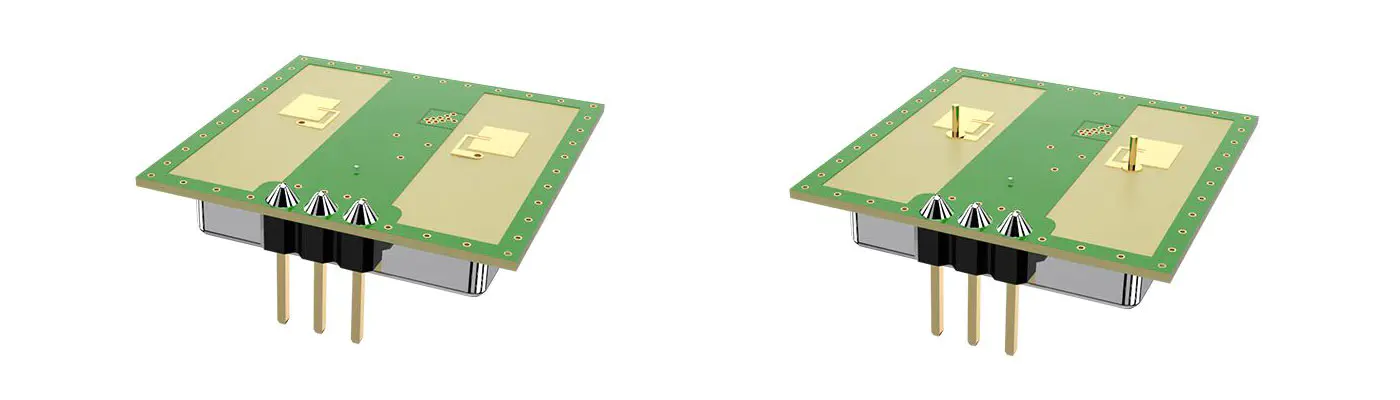

PDLUX PD-V12360A / B K-Band Smart Switch & Security üçün yüksək həssaslıq hərəkət sensoru, K-Band 360 dərəcəsi üçün PDLUX texniki heyəti tərəfindən hazırlanmış patentli yüksək həssaslıq sensorudur. Bura v12360a və v12360b daxildir. A və B arasındakı performans fərqi fərqli aşkar radiasiya içərisindədir.
Model:PD-V12360A/B
Sorğu göndərin
Pd-v12360a / b 24.125ghz mikrodalğalı hərəkət sensoru
Tətbiqi
.Ağıllı keçid
.Divan
.İntruder aşkar edin
PD-V12360 seriyası sensoru tərəfindən hazırlanmış patentli yüksək həssaslıq sensorudur K-Band üçün PDLUX texniki heyəti 360 dərəcə təsbit. Bu PDLUX PD-V12360A / B K-Band Smart Switch & Təhlükəsizlik üçün yüksək həssaslıq hərəkət sensoru V12360A və V12360b. A və B arasındakı performans fərqi fərqli aşkarlanmada yalandır radio. Aşağı bir yüksəklikdə quraşdırıldıqda, v12360A-nın aşkarlanması bucağı bundan daha böyükdür of v12360b. V12360A-nın 360 dərəcəsi aşkarlığı bucağı 120 dərəcədir (istinad edin) aşağıda olan rəqəmə), hündürlüyü 5-dən az olan məhsulları quraşdırmaq üçün istifadə edilə bilən) metr. V12360B-in 360 dərəcə aşkar açısı, istifadə edilə bilən 80 dərəcədir 10 metrdən az hündürlüyü olan məhsulları quraşdırmaq üçün. (Xahiş edirəm aşağıdakılara baxın Şəkil). Təsbit həssaslığının uzadılması siqnal-səs-küy nisbətindən asılıdır İstifadəçi və McU-nun proqram alqoritmi tərəfindən hazırlanmış ampliftif dövrat. Bu tip analoq sensorun geniş və çevik tətbiq çeşidi səbəbindən. Hələ də geniş istifadə olunur.

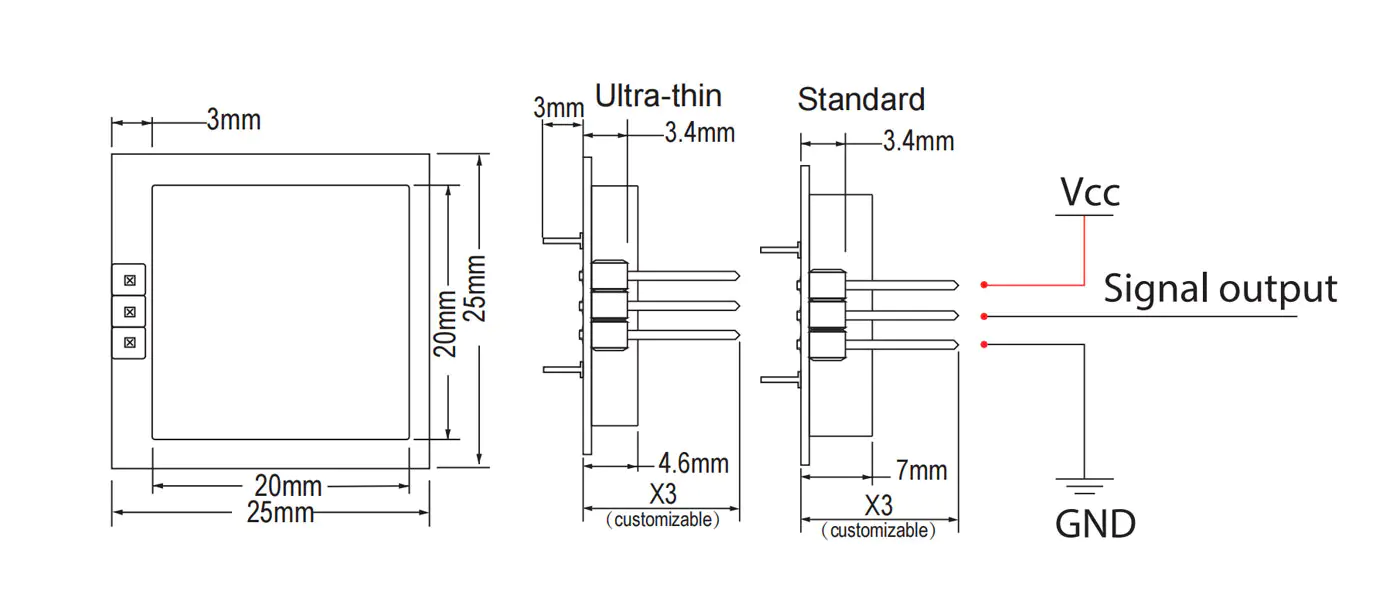

Məhsulların ölçüsü

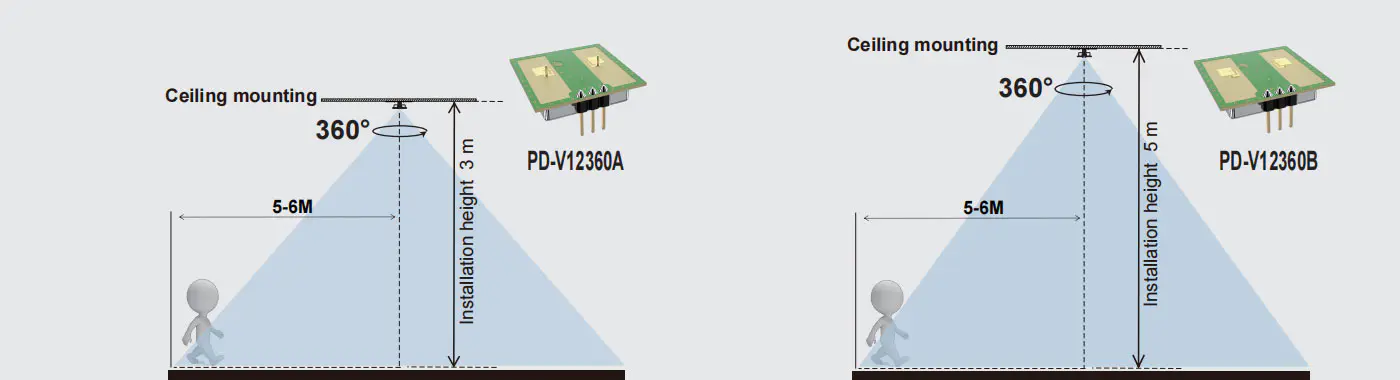

Aşkarlama diapazonu
Texniki parametrlər
| Parametr | Qeydlər | Dəq | Tip | Maksimum | Vahid |
| Təchizat gərginliyi | Vcc | 3.0 | 5.0 | 5.25 | V |
| Cari istehlak | İcm | 20 | 35 | 38 | ma |
| Əməliyyat rejimi | PWM tərəfindən təchiz edilmiş, iş cərəyanını 3-15MA-da idarə edə bilər | ||||
| Nəbzi eni | Tpulse | 10 | μs | ||
| İşləmə temperaturu | Üst | -30 ~ + 85 | ℃ | ||
| Saxlama temperaturu | Tstg | -10 | +60 | ℃ | |
| Sükan vaxtı |
|
<5 | μsec | ||
| Səs-küy |
|
3.5 | 4.0 | 4.5 | mvrms |
| Tezlik qəbulu | f | 24.000 | 24.125 | 24.250 | Ghz |
| Radiasiya edilmiş bir güc (Authp) | Pout | <2.0 | <2.5 | <3.0 | mw |
| Saxlama mühitinin rütubəti | 45% ~ 65% | Ruzd | |||
XƏBƏRDARLIQ: Həqiqi aşkarlama diapazonu, dövrənin, pcbanın ümumi düzülüşünün siqnal gücləndirilməsi mənfəəti ilə əlaqədardır və MCU-nun həddi.
Qeyd1: Radiasiya edilmiş emissiyalar FCC və AŞ qaydalarına cavab vermək üçün hazırlanmışdır.
Qeyd2: Alınan siqnal gücü (RSS) 70db-in yol itkisi 1 yolla ölçülür.
Qeyd3: Səs-küy gərginliyi 10Hz-dən 100hz-dən 100hz-dən, bir aneekoik kameranın içərisində. Qeyd4: Nəbzi əməliyyatı
Xüsusi Xatırlatma
Circuit lövhəsinin ümumi qalınlığı səbəbindən cəmi 0,52 mm. Həddindən artıq yanal qüvvəni sancaqlara tətbiq etmək mis folqa pozulmasına səbəb ola bilər. Səbəbli sensor nasazlığı.
