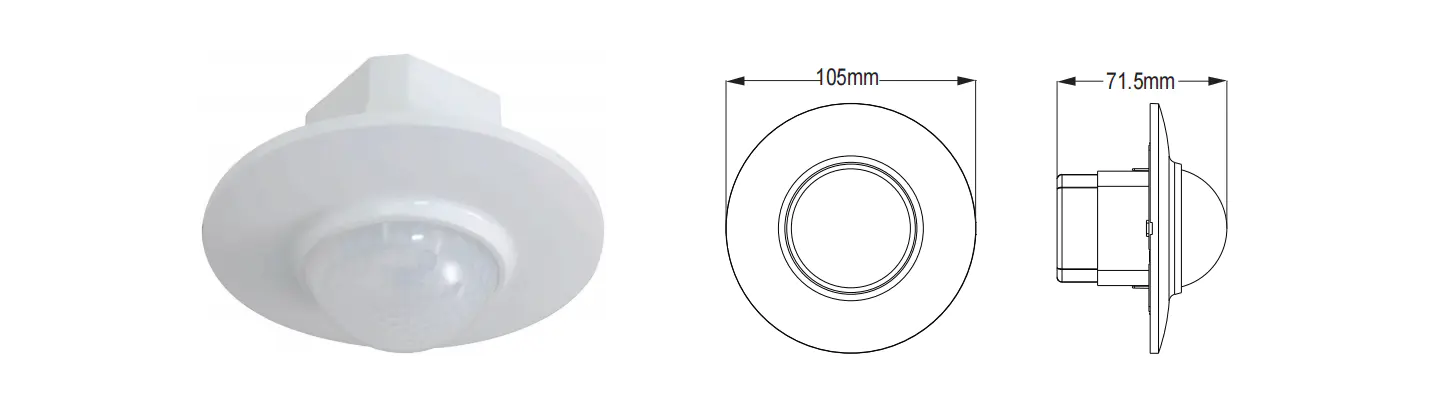

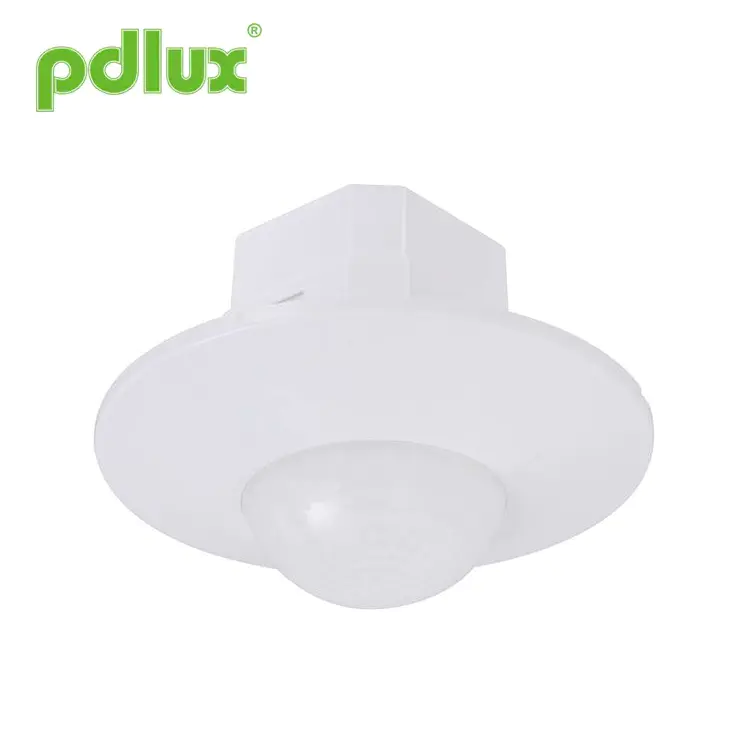

PD-PIR200A 360° Tavan İnfraqırmızı Hərəkət Sensoru

Xülasə

Məhsul enerjiyə qənaət edən yeni açardır, yaxşı həssaslıq detektorunu, inteqrasiya edilmiş sxemi və SMT-ni qəbul edir. O, avtomatizm, rahat təhlükəsiz, enerjiyə qənaət və praktik funksiyaları özündə cəmləşdirir. İçərisində olan bir detektor geniş diapazonlu aşkarlama sahəsi təşkil edir, o, insandan gələn infraqırmızı enerjidən idarəetmə-siqnal mənbəyi kimi istifadə edir, aşkarlama sahəsinə daxil olduqda dərhal yükü işə sala bilir. O, avtomatik olaraq gecə-gündüz müəyyən edə bilir. Quraşdırmaq asandır və geniş istifadə olunur, güc şousu və aşkarlama şousu funksiyalarına malikdir.

Spesifikasiyalar

Enerji mənbəyi	220-240VAC/100-130VAC	Güc tezliyi	50/60Hz
Rezistiv yük	1200W maks. 230V/600W maks. 110V	Vaxt təyini:	dəq: 8±3san maks.: 7±2dəq (tənzimlənən)
Aşkarlama bucağı	360º	Aşkarlama diapazonu (22°C)	8m Maks.(dia.) (tənzimlənən)
İşığa nəzarət	<3LUX-gün işığı (tənzimlənən)	İşləmə temperaturu	-10°C~+40°C
Enerji istehlakı	0,45 Vt (statik 0,1 Vt)	Quraşdırma hündürlüyü	2,5 ~ 3,5 m
Hərəkət sürətinin aşkarlanması	0,6-1,5 m/s	İş rütubəti	<93% RH

Qeyd: Paralel olaraq müxtəlif yüklərdən istifadə edildikdə, onun xüsusiyyətlərini tam başa düşmək lazımdır yük və xüsusilə böyük bir başlanğıc cərəyanı olan yük rölenin vaxtından əvvəl zədələnməsinə səbəb olacaqdır induktorun içərisində. İstifadə olunan yüklə bağlı böyük qeyri-müəyyənlik varsa, təkmilləşdirilmiş ani cərəyana tab gətirmək üçün xüsusi olaraq hazırlanmış versiya fərdiləşdirilə bilər.

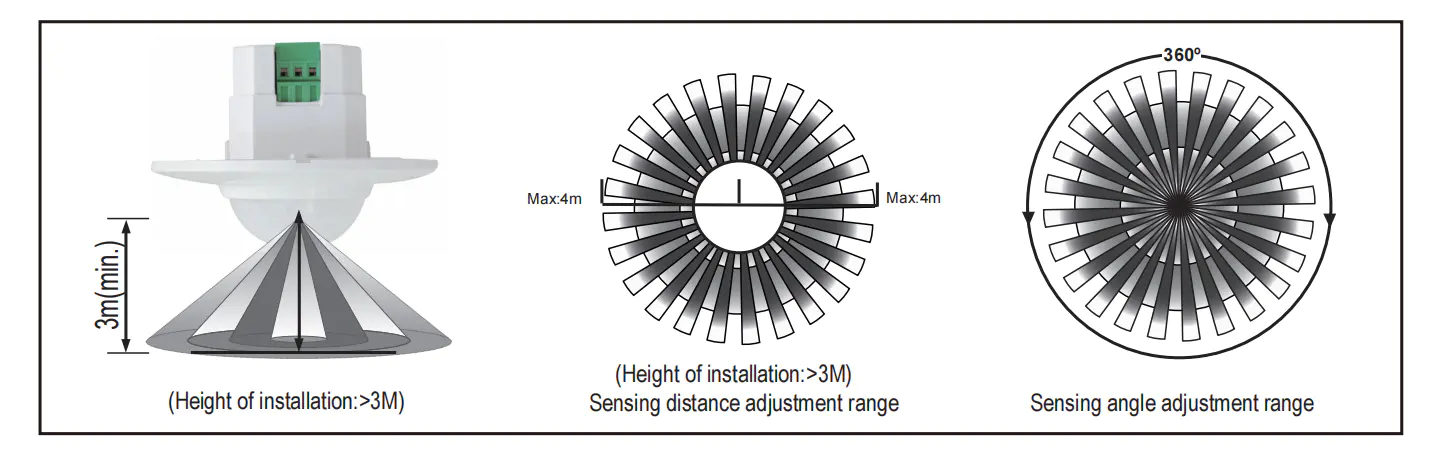

Sensor məlumatı

Funksiya

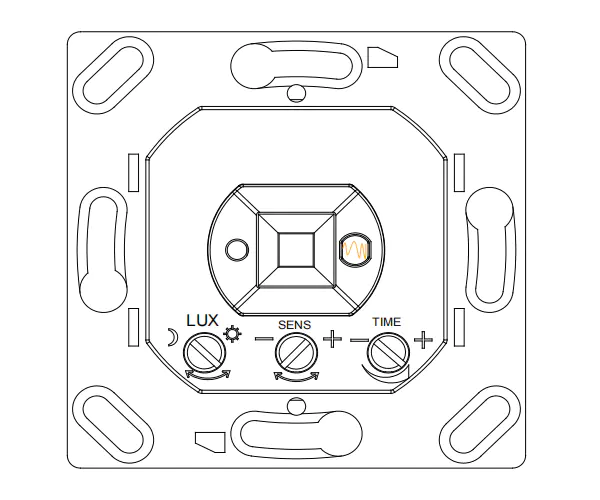

·Gündüz və gecəni avtomatik müəyyənləşdirin. İşığa nəzarəti istəyinizə uyğun tənzimləyə bilər: GÜNƏŞ tərəfə dönərkən (maksimum), gündüz və gecə işləyəcək. AY (dəq) tərəfə dönərkən, o, yalnız 3LUX-dən az vəziyyətdə işləyəcək. Tənzimləmə üçün test üsuluna müraciət edin.
· Aşkarlama diapazonu quraşdırma mövqeyinə və aşkarlama sahəsinə görə təyin edilə bilər.
· Aşkarlama şousu: siqnal qəbul edərkən LED saniyədə iki dəfə yanıb-sönəcək.
·Vaxt parametri davamlı olaraq əlavə edilir: birinci induksiyadan sonra ikinci induksiya siqnalını qəbul etdikdə, Əsas parametr ayarının qalan hissəsində bir dəfə daha hesablayın.(Vaxtı təyin edin)
·Vaxtın tənzimlənməsi: istəyinizə uyğun olaraq təyin oluna bilər. Minimum 8±3 san; maksimum 7±2dəq.

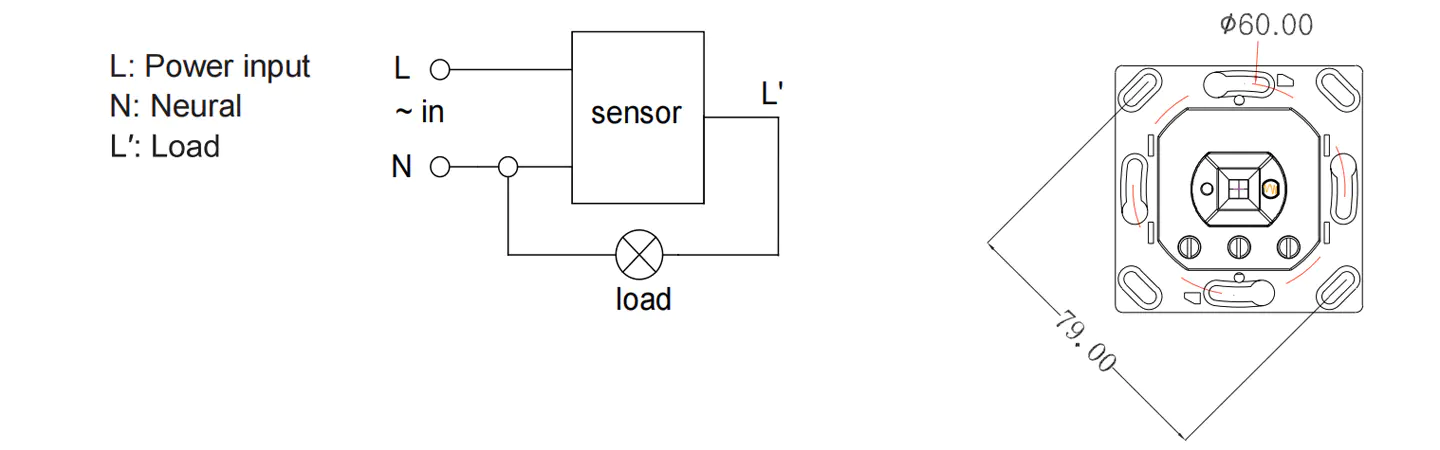

Bağlantı tel diaqramı



DİQQƏT: Bu məhsulu istifadə edərkən, lütfən, həssaslığı sizə lazım olan uyğun mövqeyə tənzimləyin, məhsulun təsir etməməsi üçün həssaslığı maksimuma tənzimləməyin. normal iş yanlış hərəkət nəticəsində yaranır. Həssaslıq çox yüksək olduğundan külək əsən yarpaqlar və pərdələr, kiçik heyvanlar tərəfindən yanlış hərəkəti və elektrik şəbəkəsi və elektrik avadanlığının müdaxiləsi ilə səhv hərəkəti asanlıqla aşkar edir. Bütün bunlar məhsul işləmir normal olaraq!
Məhsul normal işləmədikdə, lütfən, həssaslığı müvafiq şəkildə aşağı salmağa çalışın və sonra onu sınaqdan keçirin.

Qeydlər

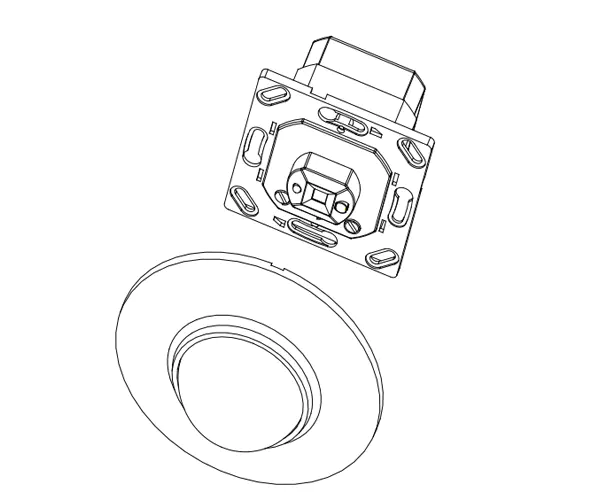

Elektrikçi və ya təcrübəli kişi tərəfindən quraşdırılmalıdır.
Onu narahat edən obyektlərə quraşdırmaqdan çəkinin.
Aşkarlamaya təsir edən aşkarlama pəncərəsinin qarşısında maneə və hərəkət edən obyekt olmamalıdır.
Onu kondisioner, mərkəzi isitmə və s. kimi hava istiliyinin dəyişmə zonalarının yaxınlığında quraşdırmaqdan çəkinin.
Təhlükəsizliyinizi nəzərə alaraq, quraşdırmadan sonra tıxac tapdığınız zaman qapağı açmayın.
Məhsul və təlimat arasında fərq varsa, lütfən, əsasən məhsula müraciət edin.

Bəzi problem və həll yolu

Yük işləmir:
a. Zəhmət olmasa, güc və yükləmə bağlantısının düzgün olduğunu yoxlayın.
b.Yükün yaxşı olub olmadığını yoxlayın.
c. İşçi işığın işıq nəzarətinə uyğun olub olmadığını yoxlayın.

Həssaslıq zəifdir:
a. Siqnalların qəbuluna təsir etmək üçün aşkarlama pəncərəsinin qarşısında maneənin olub olmadığını yoxlayın.
b. Ətraf mühitin temperaturunun çox yüksək olub olmadığını yoxlayın.
c. Siqnal mənbəyinin aşkarlama sahələrində olub olmadığını yoxlayın.
d. Quraşdırma hündürlüyünün təlimatda göstərilən hündürlüyə uyğun olub olmadığını yoxlayın.
e. Lütfən, hərəkət istiqamətinin düzgün olub olmadığını yoxlayın.

Sensor yükü avtomatik bağlaya bilməz:
a. Aşkarlama sahələrində davamlı siqnalların olub olmadığını yoxlayın.
b. Vaxt parametrinin ən uzun müddətə təyin edilib-edilmədiyini yoxlayın.
c. Gücün təlimata uyğun olub olmadığını yoxlayın.
d. Temperatur dəyişikliyinin açıq şəkildə sensora yaxın olub olmadığını yoxlayın, məsələn, kondisioner və ya mərkəzi istilik sistemi və s



·Müxtəlif mühitlərdə istifadə edildikdə, lütfən, həssaslığı ən yüksək səviyyəyə tənzimləməyin.
Çünki bu, asanlıqla nasazlığa səbəb ola bilər.
●Lütfən, peşəkar quraşdırma ilə təsdiqləyin.
● Quraşdırma və sökmə əməliyyatlarından əvvəl enerji təchizatını kəsin.
●Təhlükəsizlik məqsədilə enerjini kəsdiyinizə əmin olun.
●Yanlış istismar itkilərə səbəb olur, istehsalçı heç bir məsuliyyət daşımır.
Biz məhsulun keyfiyyətini və etibarlılığını təşviq etmək öhdəliyimizə sadiqik, lakin bütün elektron komponentlərin səmərəsiz olma ehtimalı var ki, bu da bəzi problemlərə səbəb olacaq. Dizayn edərkən biz lazımsız dizaynlara diqqət yetirmişik və hər hansı problemin qarşısını almaq üçün təhlükəsizlik kvotası qəbul etmişik. Bu təlimat bizim icazəmiz olmadan başqa məqsədlər üçün kopyalanmamalıdır.
