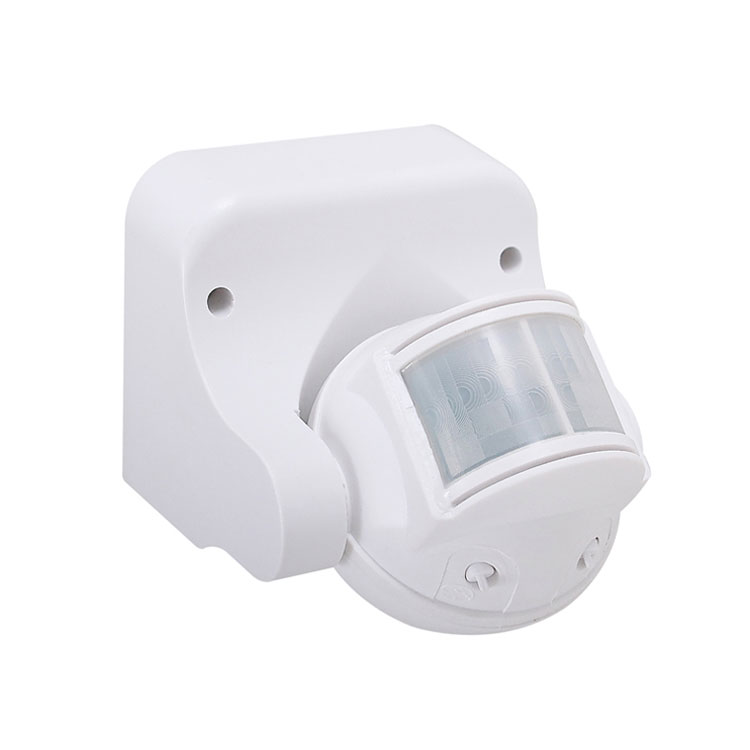

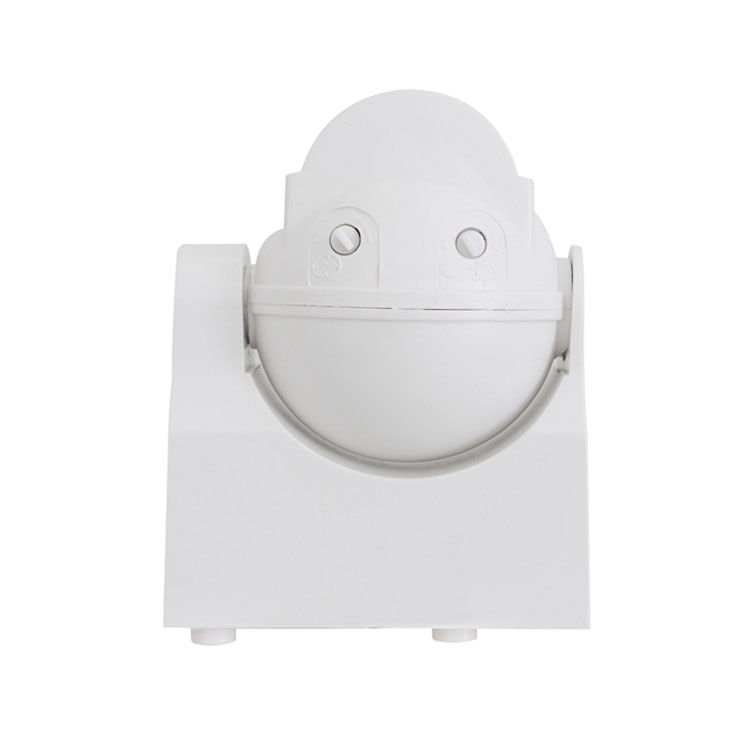

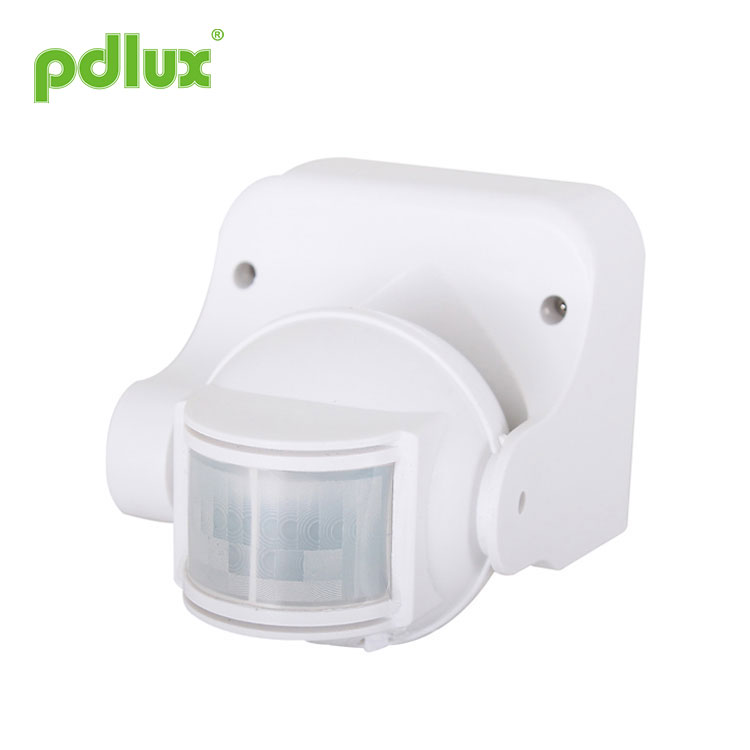

Hərəkət Sensoru

Aşağıdakılar Hərəkət Sensoruna girişdir, ümid edirəm ki, Hərəkət Sensorunu daha yaxşı başa düşməyinizə kömək edim.

Model:PD-PIR108

Sorğu göndərin

İnfraqırmızı Sensor PD-PIR108 təlimatı

MƏHSUL HAQQINDA MƏLUMAT
Hərəkət Sensoru yaxşı həssaslıq detektorunu, inteqrasiya edilmiş sxemi və SMT-ni qəbul edən yeni enerji qənaət edən açardır. Avtomatik, rahat, təhlükəsiz, enerjiyə qənaət və praktik funksiyaları birləşdirir. Geniş aşkarlama sahəsi yuxarı və aşağı, sol və sağ xidmət sahəsindən ibarətdir. İnsan hərəkətli infraqırmızı şüaları qəbul edərək işləyir. Aşkarlama sahələrinə daxil olduqda, o, bir anda yükə başlaya və avtomatik olaraq gecə-gündüz müəyyən edə bilər; Onun quraşdırılması çox rahatdır və istifadəsi çox genişdir. Güc göstəricisi və aşkarlama göstəricisi funksiyalarına malikdir.

XÜSUSİYYƏTLƏR
Enerji mənbəyi: 100V/AC-130V/AC
220V/AC-240V/AC
Güc tezliyi: 50/60Hz
Nominal yük: 800W.Maks volfram (100V/AC-130V/AC)
1200W.Maks volfram(220V/AC-240V/AC)
300W.Maks floresan (220V/AC-240V/AC)
150W.Maksimum floresan (100V/AC-130V/AC)
Vaxt ayarı: Min 8san±3san Maks.7min±2dəq (tənzimlənən)

İşığa nəzarət: <3LUX~2000LUX (tənzimlənən)
Aşkarlama bucağı: 180° 140° 110°
Aşkarlama diapazonu: maks. 12m(<24°C)
İş temperaturu: -10~40°C
Aşkarlanan hərəkət sürəti: 0.6~1.5m/s
İş rütubəti: <93% RH
Quraşdırma hündürlüyü: 0.5m~3.5m
Enerji istehlakı: 0.45W (statik 0.1W)

SENSOR MƏLUMATI

FUNKSİYA
Aşkarlama sahəsi: aşkarlama sahəsi (aşağıdakı diaqrama baxın) yuxarı və aşağı, sol və sağ xidmət sahəsindən ibarətdir, istehlakçının istəyinə uyğun olaraq seçilə bilər. Lakin hərəkətli oriyentasiyanın həssaslıqla böyük əlaqəsi var.

Gündüz və gecəni müəyyən edə bilir: PD-PIR108 işləyərkən istehlakçı ətraf işığını tənzimləyə bilər. “Günəş” mövqeyində (maksimum) tənzimləndikdə gecə və gündüz işləyə bilər. Ətraf işığından az işləyə bilər. 3LUX "ay" mövqeyində tənzimləndikdə (dəq). Tənzimləmə nümunəsinə gəldikdə, lütfən, sınaq nümunəsinə baxın.

Güc və aşkarlama göstəricisi: Gücü yandırdıqdan sonra göstərici lampa hər 4 saniyədə bir dəfə yanıb-sönə bilər. Siqnalları qəbul etdikdən sonra hər 1 saniyədə 2 dəfə yanıb-sönə bilər. Eyni zamanda, sensorun aşkarlama və güc üçün normal olub olmadığını göstərə bilər.

Vaxt təyini davamlı olaraq əlavə edilir: Birinci induksiyadan sonra ikinci induksiya siqnallarını qəbul etdikdə, ilk gecikmə əsasının qalan hissəsində vaxtı bir daha hesablaya bilər. (Vaxtı təyin edin).

Vaxt ayarı tənzimlənə bilər: İstehlakçının istəyinə uyğun olaraq təyin edilə bilər. Minimum vaxt 8 saniyə ± 3 saniyədir. Maksimum 7min±2dəq.

MONTAJ (aşağıdakı diaqrama baxın)
Gücü söndürün.
Dibindəki dırnağı vidalayın. Tel çuxurunu açın. Elektrik naqili və yük teli altda sıxılır.
Şişirilmiş vida ilə dibi seçilmiş mövqeyə sabitləyin.
Eskiz diaqramına uyğun olaraq güc və yükü birləşdirici naqil sütununa birləşdirin.
Sensoru aşağıda düzəldin, lütfən, dırnağı vidalayın və gücü yandırın. Sonra onu sınaqdan keçirə bilərsiniz.

TEST
İşıq tənzimləmə düyməsini maksimumda (günəşdə) saat əqrəbi istiqamətində, minimumda isə saat yönündə çevirin.

Gücü yandırdığınız zaman yük işləmir və göstərici lampa 4 saniyə bir dəfə yanıb-sönür. 5~10 saniyədən sonra yük işləyir və göstərici lampa iki dəfə 1 saniyə yanıb-sönür. İndüktör siqnallarının olmaması şəraitində yük 5~30 saniyə ərzində işləməyi dayandırmalı, göstərici lampa hələ də 4 saniyə yanıb-sönməlidir.

Birincisi çıxdıqdan sonra, 5~10 saniyədən sonra yenidən mənalandırın. Yük işləməlidir və göstərici flaş sürəti 1 saniyədə iki dəfədir. Yük 5-15 saniyə ərzində işləməyi dayandırmalıdır.

İşığın idarəedici düyməsini saat yönünün əksinə minimuma çevirin. Əgər 3LUX-dan aşağı səviyyədə tənzimlənirsə, yük dayandıqdan sonra induktor yükü işləməməlidir. Əgər aşkarlama pəncərəsini qeyri-şəffaf əşyalarla (dəsmal və s.) örtürsəniz, yük işləyir .İnduktiv siqnalların olmaması şəraitində yük 5~15 saniyə ərzində fəaliyyətini dayandırmalıdır.

QEYDLƏR
Elektrik ustası və ya təcrübəli adam quraşdıra bilər.
Narahatlıq obyektləri quraşdırma əsası hesab edilə bilməz.
Aşkarlama pəncərəsinin qarşısında aşkarlamaya təsir edən heç bir maneə və ya narahatedici obyektlər olmamalıdır.
Onu hava istiliyinin dəyişmə zonalarının yaxınlığında quraşdırmayın, məsələn: kondisioner, mərkəzi istilik sistemi və s.
Quraşdırıldıqdan sonra tıxac tapsanız, təhlükəsizliyiniz üçün qutunu açmayın.

BƏZİ PROBLEM VƏ HƏLL EDİLMİŞ YOL
Yük işləmir:
a: Gücü və yükü yoxlayın.
b: Əgər yük yaxşı olarsa.
c: Əgər göstərici lampanın sürəti hiss etdikdən sonra sürətlənirsə.
d: İşçi işığın mühit işığına uyğun olub olmadığını yoxlayın.

Həssaslıq zəifdir:
a: Zəhmət olmasa, aşkarlama pəncərəsinin qarşısında siqnalları qəbul etmək üçün bu effektə mane olub-olmadığını yoxlayın.
b: Ətraf mühitin temperaturunun çox yüksək olub olmadığını yoxlayın.
c: Siqnal mənbəyinin aşkarlama sahələrində olub olmadığını yoxlayın.
d: Quraşdırma hündürlüyünü yoxlayın.
e: Əgər hərəkət istiqaməti düzgündürsə.

Sensor yükü avtomatik bağlaya bilməz:
a: Aşkarlama sahələrində davamlı siqnal varsa.
b: Əgər gecikmə ən uzun müddətə təyin edilibsə.
c: Əgər güc təlimata uyğundursa.
d: Sensorun yaxınlığında havanın temperaturu dəyişərsə, məsələn, kondisioner və ya mərkəzi istilik sistemi və s.

● Lütfən, peşəkar quraşdırma ilə təsdiqləyin.
● Quraşdırma və sökmə əməliyyatlarından əvvəl enerji təchizatını kəsin.
● Təhlükəsizlik məqsədi ilə enerjini kəsdiyinizə əmin olun.
● Düzgün olmayan əməliyyat itkilərə səbəb olur, istehsalçı heç bir məsuliyyət daşımır.

Elektrik şəbəkəsinin nəbzinin məhsullara müdaxiləsinin qarşısını almaq üçün həll yolları:
Regional müdaxilə elektrik şəbəkəsinin fərqinə görə, müdaxilənin nəbzi qeyri-müəyyəndir, buna görə istifadəçiyə istifadə edərkən həssaslığı maksimuma tənzimləmək tövsiyə edilmir.
Təklif: Zəhmət olmasa həssaslığı müvafiq məsafədə quraşdırın və tənzimləyin, səhv işləmənin qarşısını almaq üçün maksimum həssaslığı təyin etməyin.

Biz məhsulun keyfiyyətini və etibarlılığını təşviq etmək öhdəliyimizə sadiqik, lakin bütün elektron komponentlərin səmərəsiz olma ehtimalı var ki, bu da bəzi çətinliklərə səbəb olacaq. Dizayn edərkən biz lazımsız dizaynlara diqqət yetirmişik və hər hansı problemin qarşısını almaq üçün təhlükəsizlik kvotasını qəbul etmişik.
Bu təlimat bizim icazəmiz olmadan başqa məqsədlər üçün kopyalanmamalıdır.
