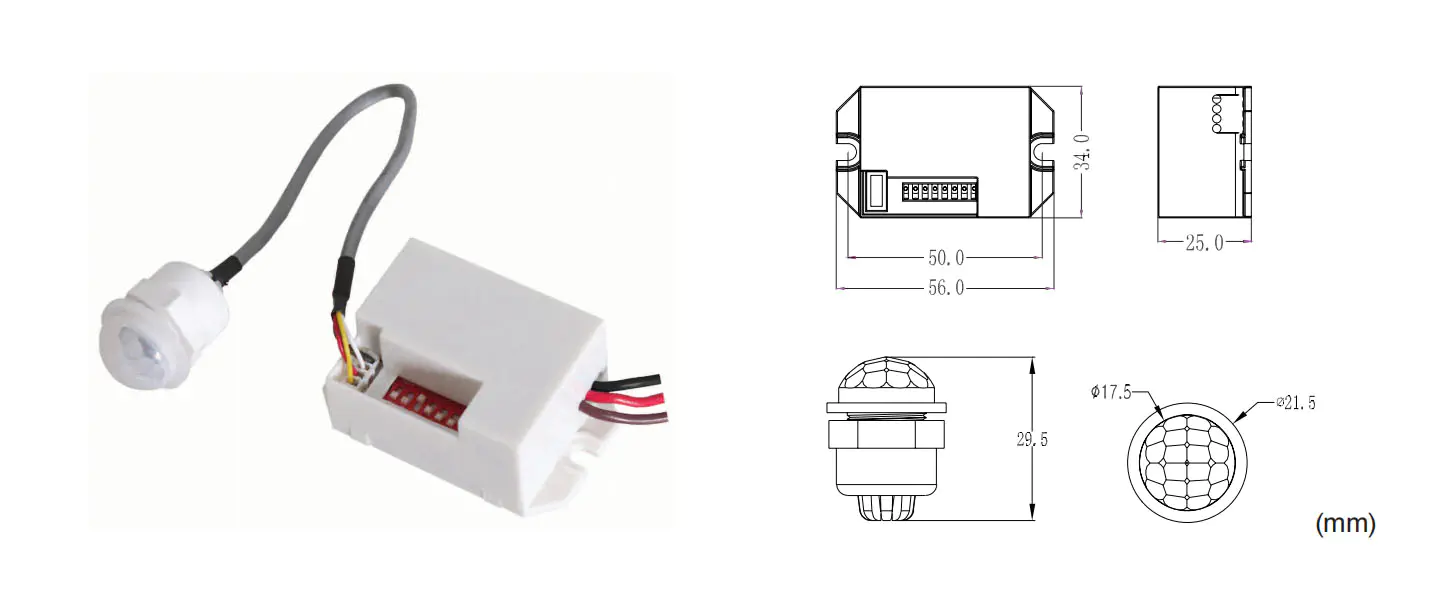

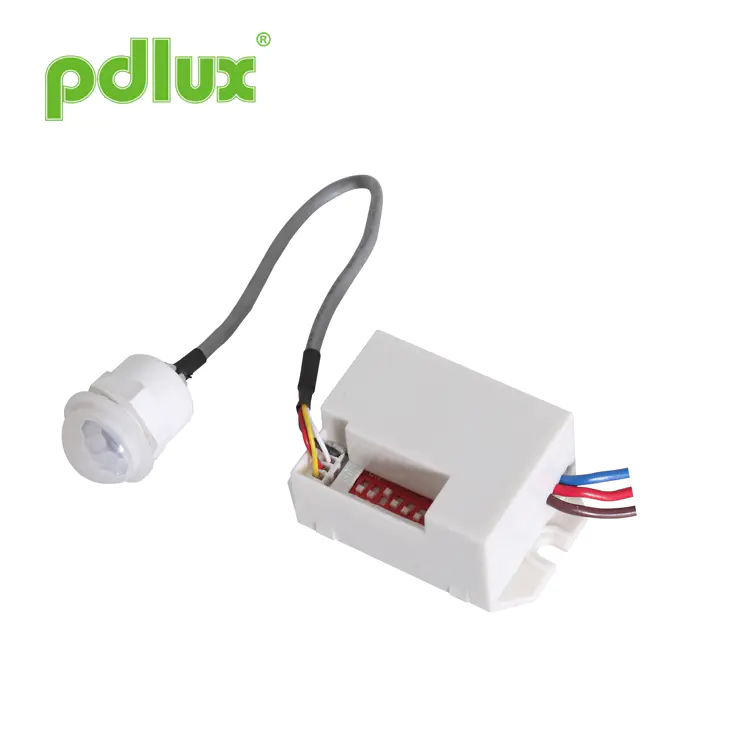

Mini infraqırmızı hərəkət sensoru Smart Switch DC 12V Detector

Mini infraqırmızı hərəkət sensoru Smart Switch DC 12V Detector, bir enerji avtomatik sensor açarıdır, gündüz və gecəni müəyyənləşdirə bilər. İnfraqırmızı detektor, IC və SMD texnologiyasını qəbul edir, kimsə onun təsbit etdiyi aralığını daxil edərkən və işə başladıqda, infraqırmızı detektor lampanı yandırır, çıraqdan ayrıldıqdan sonra lampa avtomatik olaraq sönəcək. Ətraf mühitin yüngül işıqlandırılmasını avtomatik olaraq aşkar edə bilər və dəyəri faktı ehtiyacına görə təyin edə və tənzimləyə bilər. Kimi, işıq yandırılacaq və mühitin işıq işıqlandırması dəyəri altında olduqda işləyir. Ayarlama dəyərini aşdıqdan sonra işıq işləməyi dayandıracaq. Bağlı, dəhliz və ictimai binada quraşdırıla bilər.

Model:PD-PIR115

Sorğu göndərin

Mini Infrared Motion Sensor Smart Switch DC 12V Detector Xüsusiyyətlər

Giriş	12 ± 1V DC	Aşkarlama diapazonu	8m (22 ° C) (tənzimlənən)
Çıxış	max.12V DC, 2.5a / 30w	Bucağı aşkar etmək	100 °
İşıq nəzarəti	<10 ~ 2000LUX (tənzimlənən)	İş temperaturu	-10 ~ + 40 ° C
Vaxt ayırı	5s, 30s, 1min, 3 dəq, 5 dəq, 8 dəq. (Tənzimlənən)	İş rütubəti	≤93% RH

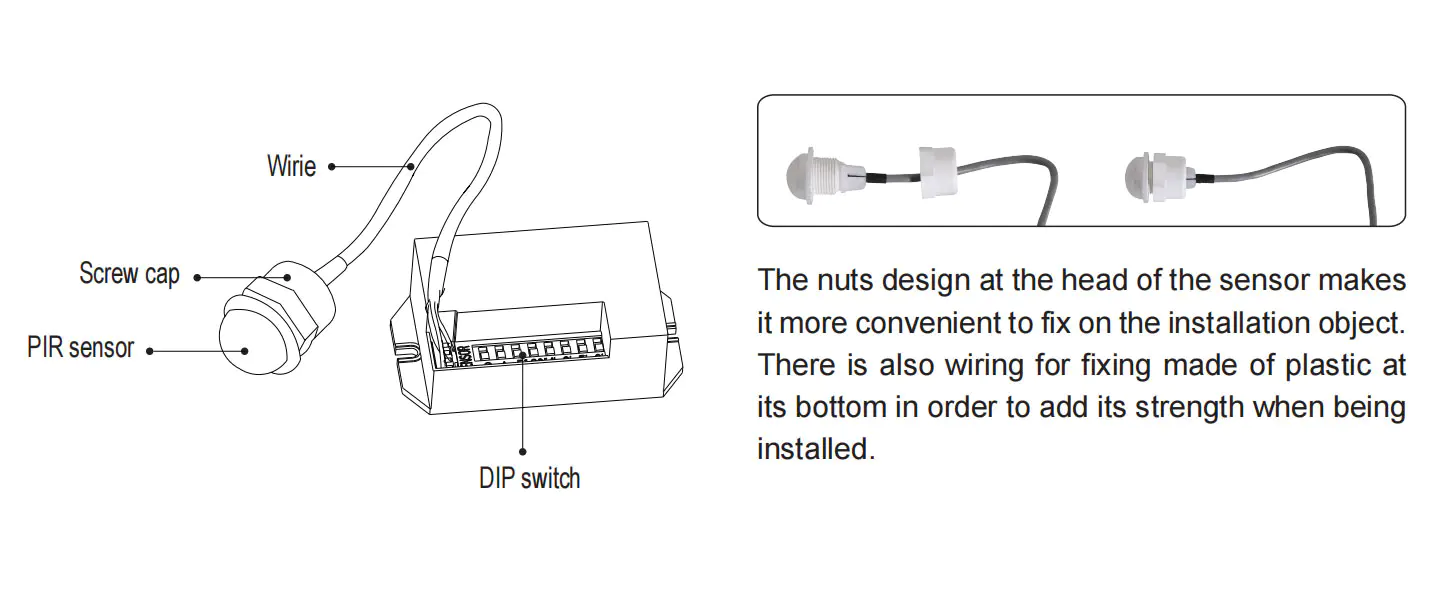

Hər hissənin adı

Name Of Each Part

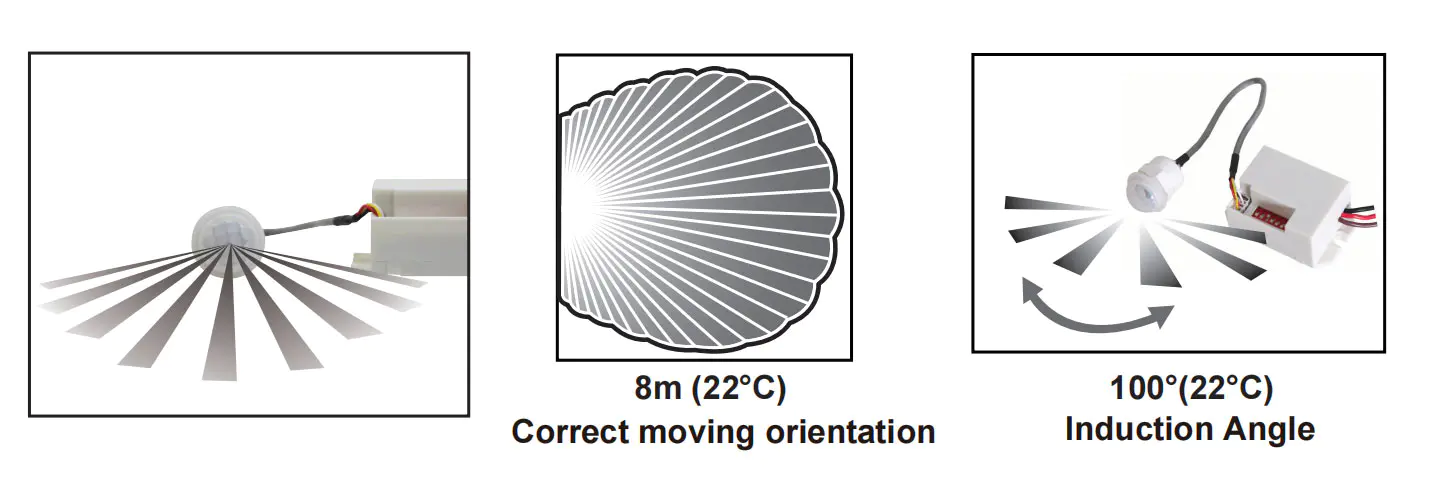

Sensor məlumatı

Sensor Information

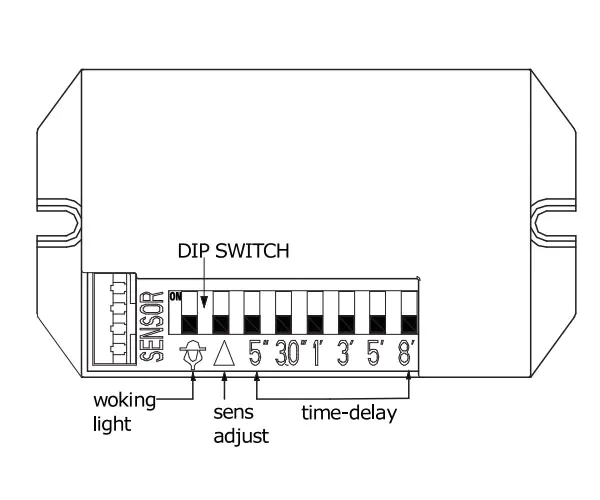

Funksiya

1.Adopts 8 bit dalçı açar:
· Yalnız 10Lux və ya hər hansı bir işığın içində işləmək üçün iş işığını seçə bilərsiniz;
· Tənzimlənən həssaslıq;
· Yükün iş vaxtı-gecikməsini seçin: 5s, 30s, 1min, 3min, 5min, 8min.
2. Yük işinin təxirə salınması üçün vaxt
Avtomatik olaraq: son hissiyyatdan sonra yenidən vaxt hesablayır;
3.Out infraqırmızı detektoru və həssaslıq rezistorunu qoşun;
4.Sadə quruluşu və rahat istifadə.

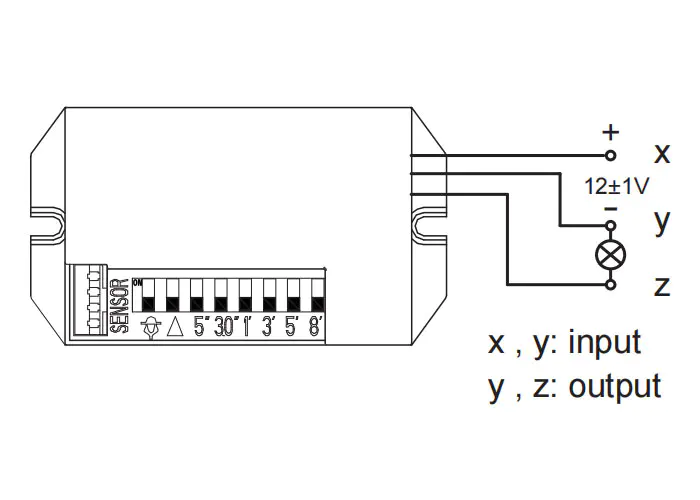

Bağlantı-tel fiquru

Diaqrama görə naqilləri terminallara qoşun.
Tel rəngləri: X- Qırmızı (+) Y- Qara (-) Z- Qəhvəyi (+ ')
XƏBƏRDARLIQ: Hər hansı bir terminaldan qısa qapanma etməyin.

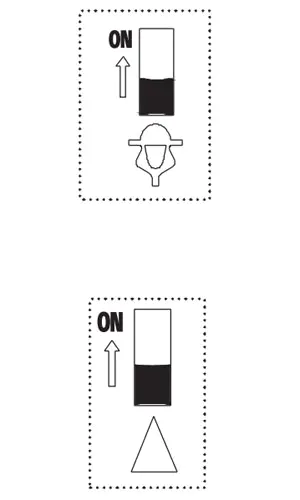

DIP keçid parametrləri

1. İşıq () seçmək:
· Heç bir sürüşmə olmadıqda, hər hansı bir işıq dərəcəsində işləyə bilər;
· Sürüşəndə yalnız gecə (<10LUX) işləyə bilər.
2. Həssaslıq () seçmək:
· Heç bir sürüşmə, yüksək həssaslıq olmadıqda;
· Sürüşəndə aşağı həssaslıq.
3. Zaman gecikməsi (5 ", 30", 1, 3 ', 5', 8 ')
Müəyyən bir müddət gecikməsini seçərkən yalnız onu mövqedə sürüşdürürsən.

Diqqət

Bu məhsuldan istifadə edərkən həssaslığı sizə lazımi bir yerə uyğunlaşdırın, Zəhmət olmasa, həssaslığı maksimuma uyğunlaşdırmayın, məhsulun işləməməsinin qarşısını almaq üçün adətən səhv hərəkət nəticəsində yaranır. Həssaslığı asanlıqla aşkar etmək çox yüksəkdir Külək əsən yarpaqlar və pərdələr, kiçik heyvanlar və səhv hərəkət güc şəbəkəsi və elektrik avadanlıqlarına müdaxilə ilə. Məhsulu aparmayanların hamısı deyil Adətlə işləyin!
Məhsul normal işləmədikdə, həssaslığı azaltmağa çalışın müvafiq qaydada və sonra sınayın.

Test

· Slayd 5 "vəziyyətə və digərləri orijinal vəziyyətdədir;
· Yükü söndürdükdən sonra gücü söndürün, sensor sabit iş vəziyyətinə daxil olur;
· Bir dəfə mənada, yükü yandırır və 5-dən sonra avtomatik olaraq söndürülür;
· Döşəmə () mövqeyə slayd, gündüz sınayırsa, mənada onu, yüklənməyəcək, opaque obyekt ilə həssaslıq rezistorunu bir daha hiss edir, yüklənəcək və 5s sonra Off Automaticall.

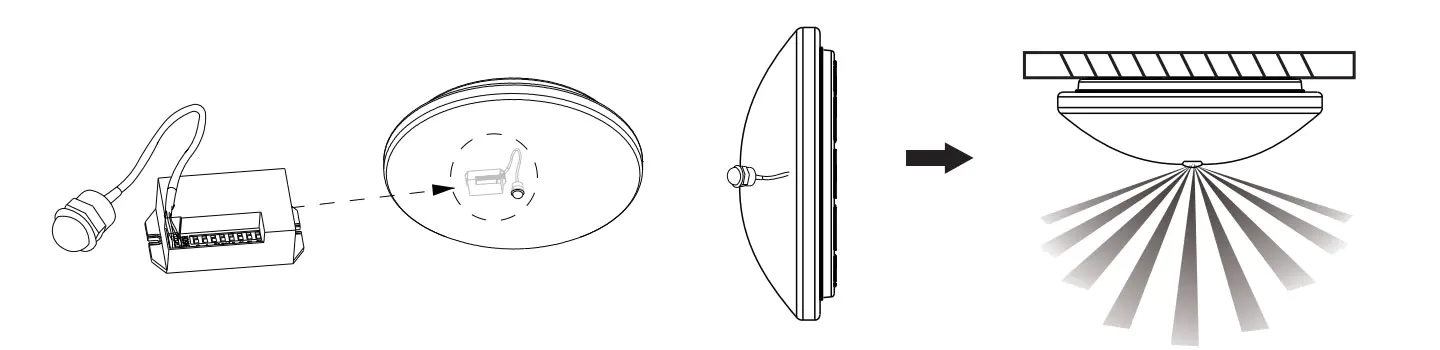

Hallar üçün

Bağlı, dəhliz və ictimai binada quraşdırıla bilər.
Metal olmayan materiallar olan cihazda içəridə quraşdırılmışdır.
Məsələn, bir normal işıqlandırmadən avtomatik sensor lampasına qədər sensoru əlavə edin.
For Occasions

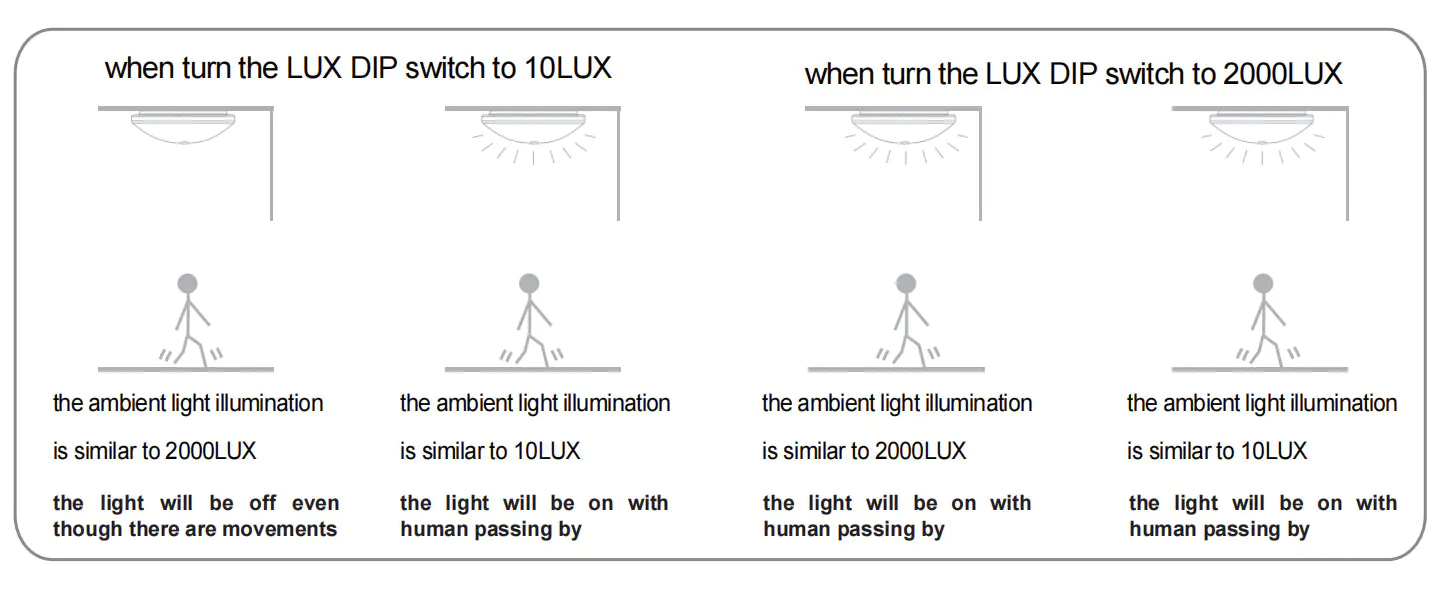

İşıq idarəetmə prinsipi
Operating Principle Of The Light-Control

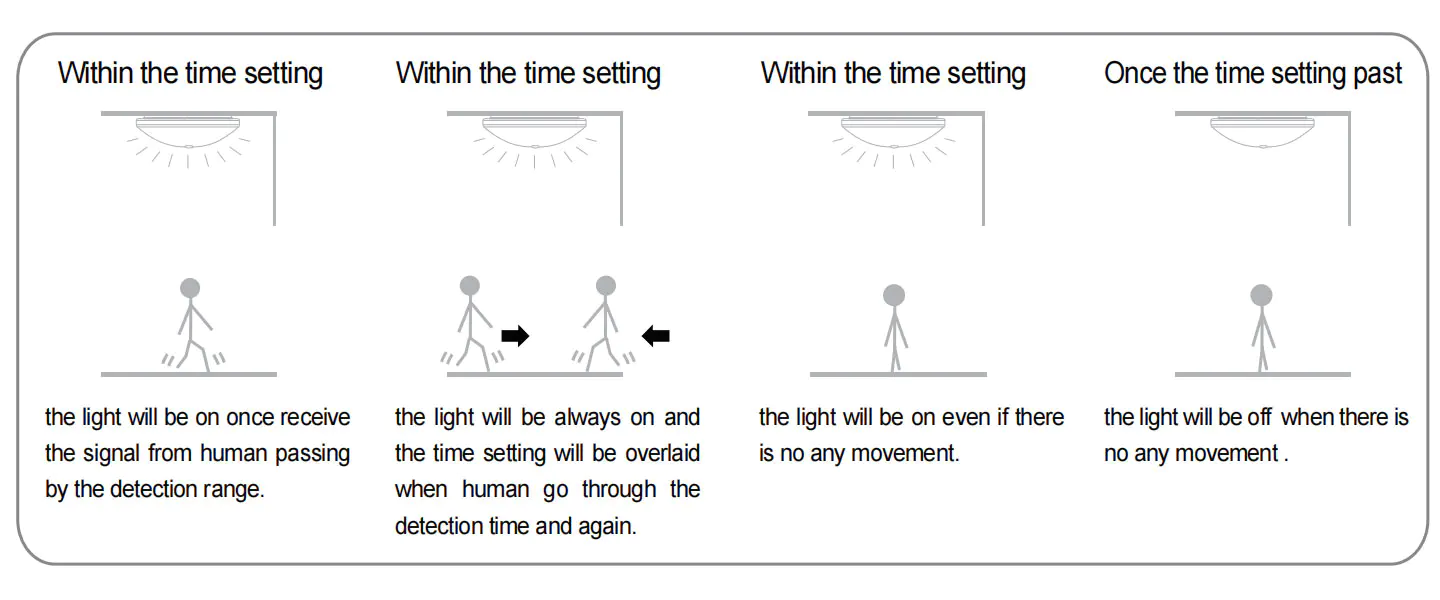

Zaman qəbulu prinsipi
Operating Principle Of Time-Setting

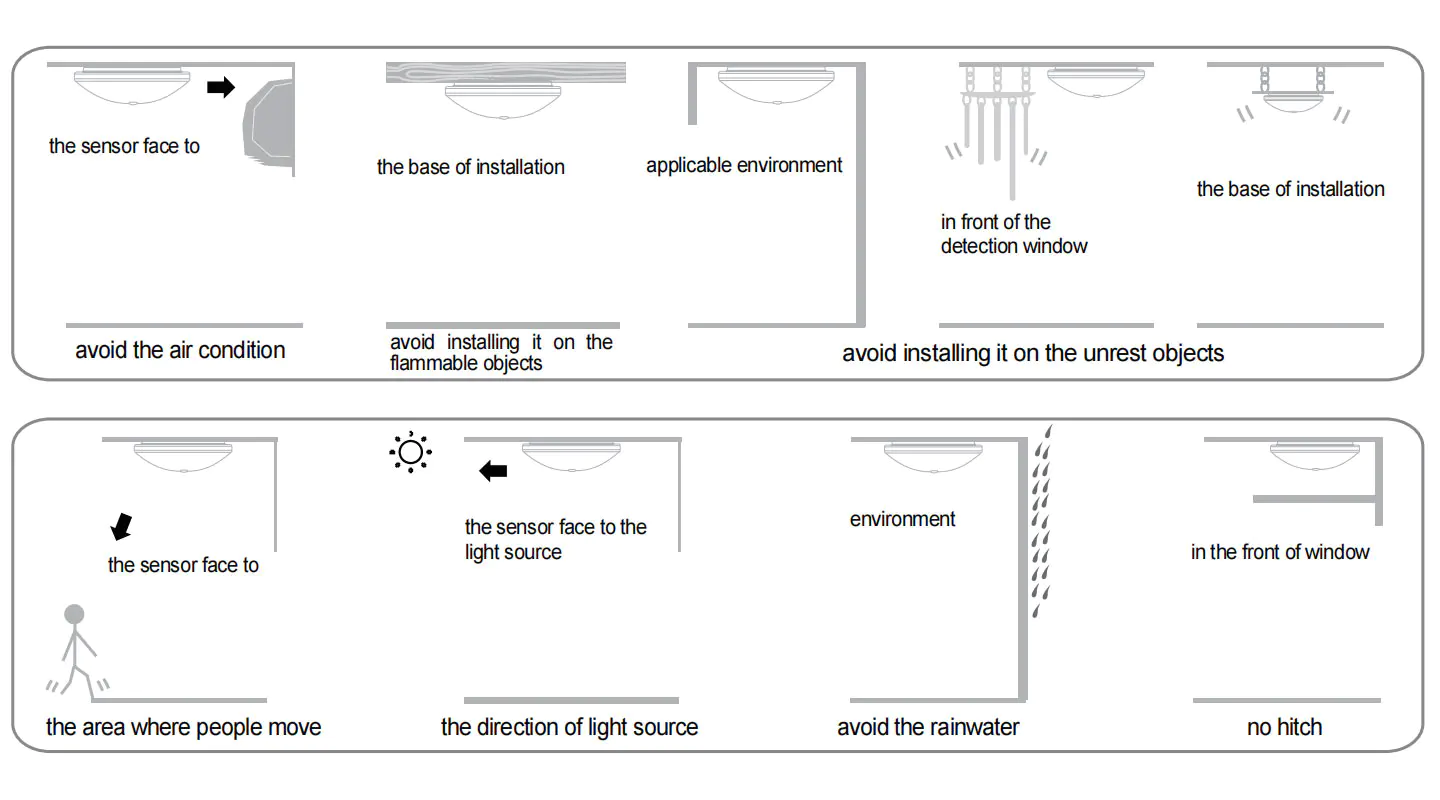

Quraşdırılmasına diqqət yetirin
Pay Attention To Installation

Diqqət

· Quraşdırma personalı elektrikli və ya korrelyasiya təcrübəsi olmalıdır;
· Bölməni günəşin parlaq olduğu yerdə, cari və temperaturun açıq şəkildə dəyişdirilməsinin, məsələn kondisioner, hava istiliyi;
The Baza quraşdırarkən Sway obyektini seçməyin;
The Sense aralığının qarşısında onun aşkar edilməsinə təsir etmək üçün maneə və ya hərəkət edən obyekt olmamalıdır.

Rəy

1. Sensorun üzünü insanın ümumiyyətlə hərəkət etdiyi əraziyə aparın.
2. Daha dəqiq işıqlandırma qəbulu almaq üçün sensor üzünü mühit işığının vəziyyətinə aparın.
3. Siqnalın vaxt gecikməsi daxilində yenidən müəyyən edilərsə, vaxt gecikməsi bitəcək.

● Müxtəlif mühitlərdə istifadə edildikdə, həssaslığı ən yüksək səviyyəyə uyğunlaşdırma.
Çünki bu asanlıqla nasazlığa səbəb ola bilər.
● Zəhmət olmasa, prefessional quraşdırma ilə təsdiqləyin.
● Zəhmət olmasa quraşdırma və aradan qaldırılması əməliyyatlarından əvvəl enerji təchizatı kəsin.
● Təhlükəsizlik məqsədləri üçün gücü kəsdiyinizə əmin olun.
● Yanlış işləmə itkisinə səbəb oldu, istehsalçı heç bir məsuliyyət daşımır.
Məhsulun keyfiyyətini və etibarlılığını təbliğ etməyə çalışırıq, lakin bütün elektron komponentlərin bəzi problemlərə səbəb olacaq təsirsiz olmağa imkan verən müəyyən ehtimallara malikdir. Hər hansı bir problemin qarşısını almaq üçün lazımsız dizaynlara və qəbul edilmiş təhlükəsizlik kvotasına diqqət yetirdik.
Bu göstəriş, icazəmiz olmadan, başqa məqsədlər üçün kopyalanmamalıdır.
