PD-PIR601 Series İnfraqırmızı Sensor Təlimatı

Xülasə
Əsas versiya: PD-PIR601B, PD-PIR601P
Bu məhsul yüksək həssaslıq detektorlarından istifadə edən enerjiyə qənaət edən işıqlandırma açarının yeni növüdür; avtomatlaşdırma, rahatlıq, təhlükəsizlik, enerjiyə qənaət və praktik istifadəni birləşdirir; geniş miqyaslı aşkarlama sahəsi yuxarı və aşağı, sol və sağ xidmət sahələrindən ibarətdir; insan orqanizmi tərəfindən buraxılan infraqırmızı enerji nəzarət siqnal mənbəyi kimi istifadə olunur, kimsə aşkarlama sahəsinə daxil olduqda, dərhal idarə olunan yükü işə sala bilər; avtomatik olaraq gecə və gündüz müəyyən edə bilər; quraşdırmaq asandır və geniş istifadə sahəsinə malikdir.

Sıfır keçid versiyası: PD-PIR601B-Z, PD-PIR601P-Z
Əsas versiyanın funksiyasına əsasən, keçid məlumatını dəqiq hesablamaq üçün MCU-nun istifadəsi və relenin sinus dalğasının sıfır nöqtəsində işə salınması idarə olunur. Güclü anti-təsir cərəyanı qabiliyyətinə malikdir, beləliklə hər bir yük sinus dalğasının sıfır nöqtəsinə bağlanır. dalğalanma cərəyanı problemində sine dalğa yüksək gərginlikli adi idarəetmə rejimindən qaçın, xüsusilə yük yüksək gərginlikli zədələnmə relesinin təsiri altında böyük tutumlu bir kondansatör ehtiva edir, adi məhsullarla müqayisə edilə bilməz. İstənilən növ yük qoşula bilər.gecə-gündüz müəyyən etmək; quraşdırmaq asandır və geniş istifadə sahəsinə malikdir.

Spesifikasiyalar
Enerji mənbəyi: 220-240VAC
Güc tezliyi: 50/60Hz
İşığa nəzarət: <10LUX~2000LUX (tənzimlənən)

PD-PIR601B:
Nominal yük: 800W Maks.volfram
150W Maks.flüoresan və LED
Vaxt ayarı: Min: 8±3s Maks.: 7±2dəq (tənzimlənən)
Aşkarlama diapazonu: 3 x 5m (radius)
Aşkarlama bucağı: oval

PD-PIR601B-Z:

Bütün yüklər: 1200W Maks.
Vaxt ayarı: 8±3s Maks.: 7±2dəq (tənzimlənən)
Aşkarlama diapazonu: 3 x 5m (radius)
Aşkarlama bucağı: oval

Hiss hərəkət sürəti: 0.6~1.5m/s
Quraşdırma hündürlüyü: 2,5-4,5 m
İş temperaturu: -10°C~+40°C

PD-PIR601P:
Nominal yük: 800W Maks.volfram
150W Maks.flüoresan və LED
Vaxt ayarı: Min: 8±3s Maks.: 7±2dəq (tənzimlənən)
Aşkarlama diapazonu: 5 x 5m (radius)
Aşkarlama bucağı: dairəvi

PD-PIR601P-Z:

Bütün yüklər: 1200W Maks.
Vaxt ayarı: 10 saniyə-12 dəqiqə (tənzimlənən)
Aşkarlama diapazonu: 5 x 5m (radius)
Aşkarlama bucağı: dairəvi

QEYD
1. Aşkarlama məsafəsinin ətraf mühitin temperaturu 22-24 ℃-dir və temperatur yüksəldikcə aşkarlama məsafəsi azalır;
2. Quraşdırma hündürlüyü fərqlidir, aşkarlama məsafəsi radiusu fərqlidir. Bu məhsulun 2,5-4,5 metr hündürlükdə quraşdırılması tövsiyə olunur və xüsusi şəraitdə onu 6 metrə qaldırmağa cəhd edə bilərsiniz;
3. 601B-Z və 601P-Z rəqəmsal sistem idarəediciləridir və təkmilləşdirilməsi üçün əlavə yer var. Həssaslıq müştəri ehtiyaclarına uyğun olaraq təkmilləşdirilə bilər; birgə idarəetmə portu və P portu əlavə edilə bilər; gecikmə vaxtı lazım olduqda təkmilləşdirilə bilər.

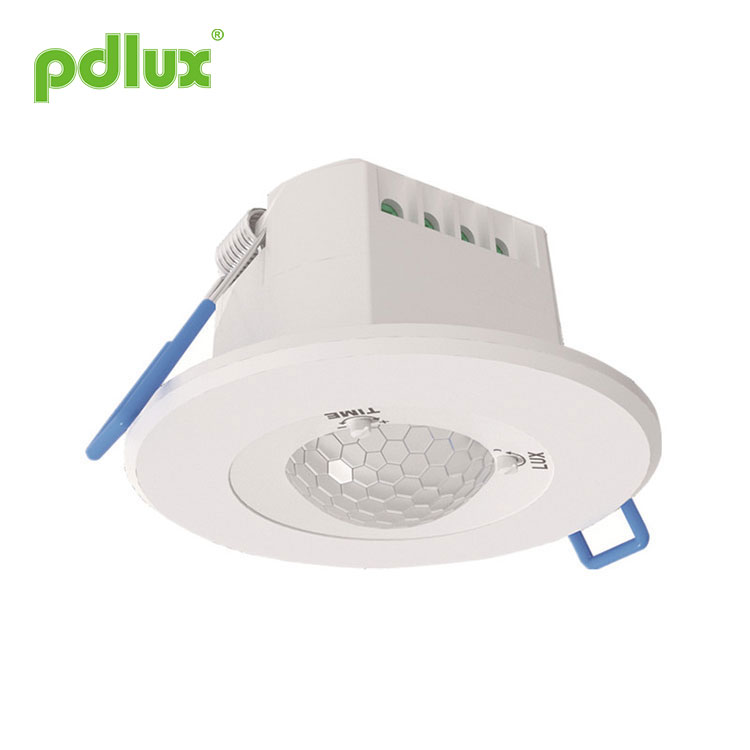

Quraşdırma üsulu: potensiometr
Ehtiyacınızı ödəməzdən əvvəl dəyərləri tənzimləmək üçün vaxt lazım ola bilər.
(1) İşığa nəzarət parametri
İşçi işıqlandırma dəyəri <10-2000LUX diapazonunda tənzimlənə bilər.
Saat əqrəbinin əksinə sonuna qədər fırlananda minimum, saat əqrəbinin sonuna qədər fırlananda maksimumdur.
(2) Vaxt təyini
Saat əqrəbinin əksinə sonuna qədər fırlananda minimum, saat əqrəbinin sonuna qədər fırlananda maksimumdur.

PD-PIR601B:Minimum: 8±3san Maks.: 7±2dəq (tənzimlənən)
PD-PIR601B-Z:8±3san Maks: 7±2dəq (tənzimlənən)
PD-PIR601P:Minimum: 8±3san Maks.: 7±2dəq (tənzimlənən)
PD-PIR601P-Z:10 saniyə-12 dəq (tənzimlənən)

Qeyd: İşıq söndükdən sonra yenidən hiss etmək üçün təxminən 1 saniyə gözləmək lazımdır. İşıq yalnız bu vaxt keçdikdən sonra siqnal aşkar edildikdə yanar.

Gecikmə tənzimlənməsindən düzgün istifadə: Sensor insan hərəkətini aşkar etdikdən sonra işığın yandırılmasından işığın avtomatik söndürülməsinə qədər gecikmə vaxtını tənzimləmək üçün istifadə olunur. İstifadəçilər faktiki ehtiyaclara uyğun olaraq tənzimləyə bilərlər. İnfraqırmızı sensor məhsulları fasiləsiz algılama funksiyasına malik olduğundan, bir sözlə, gecikmə müddətinin bitməsindən əvvəl sistem sensorun hiss etdiyi istənilən vaxt vaxtı yenidən təyin edəcək. İnsanlar aşkarlama diapazonunda hərəkət etdikcə, işıq sönməyəcək. Buna görə də, istifadəçilər enerjiyə qənaət etmək üçün gecikmə vaxtını mümkün qədər kiçik tənzimləməyə çalışmaları tövsiyə olunur.

Sensor məlumatı

Bağlantı naqil diaqramı
Doğru rəqəmə uyğun olaraq xətti birləşdirin
L - Canlı tel;
N - neytral tel;
L' - Yükləmə teli;
L və N-ni güclə birləşdirin;
L` və N-ni yüklə birləşdirin.

Quraşdırma
Gücü söndürün.
Yivli borunu elektrik kabelinə və idarəetmə kabelinə daxil edin.
Enerji təchizatını birləşdirin və naqil diaqramına uyğun olaraq sensora yükləyin.

Qeydlər
Elektrik ustası və ya təcrübəli adam quraşdıra bilər.
Narahatlıq obyektləri quraşdırma əsası hesab edilə bilməz.
Aşkarlama pəncərəsinin qarşısında aşkarlamaya təsir edən heç bir maneə və ya narahatedici obyektlər olmamalıdır.
Onu hava istiliyinin dəyişmə zonalarının yaxınlığında quraşdırmayın, məsələn: kondisioner, mərkəzi istilik sistemi və s.
Quraşdırıldıqdan sonra tıxac tapsanız, təhlükəsizliyiniz üçün qutunu açmayın.

1, Sallanan obyektə quraşdırılmaq səhv reaksiyasına səbəb olacaq.
2、Küləyin əsdiyi titrəmə pərdəsi səhv reaksiyasına səbəb olacaq. Quraşdırmaq üçün uyğun yeri seçin.
3、Trafikin sıx olduğu yerdə quraşdırılmaq səhv reaksiyasına səbəb olacaq.
4、Yaxınlıqdakı bəzi avadanlıqların yaratdığı qığılcımlar səhv reaksiyasına səbəb olacaq.

● Lütfən, peşəkar quraşdırma ilə təsdiqləyin.
● Təhlükəsizlik məqsədilə quraşdırma və sökmə əməliyyatlarından əvvəl elektrik enerjisini kəsin.
● Yanlış əməliyyat nəticəsində yaranan hər hansı itkilər üçün istehsalçı heç bir məsuliyyət daşımır.

Bu təlimat məhsulun proqramlaşdırılmasının məzmunudur, biz sizə ayrıca məlumat verməyəcəyik. Təlimat kitabçasının məzmununu şirkətin icazəsi olmadan hər hansı başqa məqsədlər üçün köçürmək qəti qadağandır.
