İnfraqırmızı sensor açarı

Aşağıdakılar İnfraqırmızı Sensor Keçicinə girişdir, ümid edirəm ki, İnfraqırmızı Sensor Keçicini daha yaxşı başa düşməyinizə kömək edim. Birlikdə daha yaxşı gələcək yaratmaq üçün bizimlə əməkdaşlığa davam etmək üçün yeni və köhnə müştərilərə xoş gəlmisiniz!

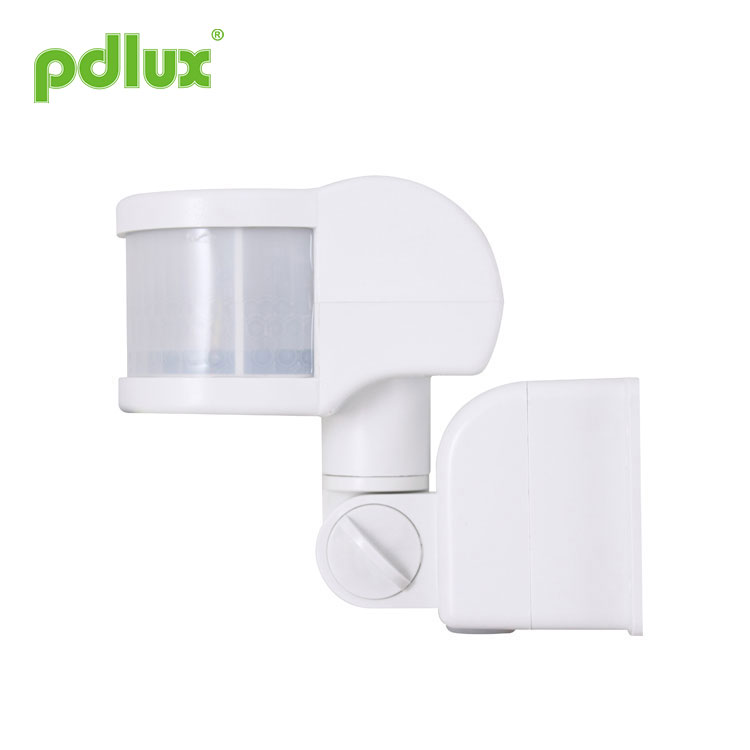

Model:PD-PIR126

Sorğu göndərin

İnfraqırmızı Sensor PD-PIR126 təlimatı

MƏHSUL HAQQINDA MƏLUMAT
Bu İnfraqırmızı Sensor Anahtarı iki yüksək həssaslıq detektorunu, inteqrasiya edilmiş sxem və SMT texnologiyasını qəbul edən yeni enerji qənaət edən işıqlandırma açarıdır; avtomatizm, rahatlıq, təhlükəsizlik və enerjiyə qənaət və s. toplayır. Geniş aşkarlama sağ və sol xidmət sahəsindən ibarətdir; insan aşkarlama sahəsinə daxil olduqda yükü işə salmaq üçün siqnal idarəetmə mənbəyi kimi bədənin infraqırmızı şüalarından istifadə edir; sensor gecə-gündüz avtomatik olaraq şəxsiyyətini təyin edə bilər. Geniş istifadə olunur və quraşdırmaq asandır; güc və aşkarlama şousu funksiyalarına malikdir.

XÜSUSİYYƏTLƏR
Enerji mənbəyi: 220V/AC-240V/AC
Güc tezliyi: 50Hz
Aşkarlama diapazonu: 11m maks.(22℃)
Aşkarlama bucağı: 220°
Vaxt ayarı:Dəq:8san±3san
Maks: 7min±2dəq (tənzimlənən)
Nəzarət işığı: <3LUX~günəş işığı
(tənzimlənən)

Nominal yük: 1200W Maks. volfram
İş temperaturu: -10 ~ + 40 ℃
İş rütubəti: <93% RH
Quraşdırma hündürlüyü: 1.5m~2.5m
Gözləmə gücü: 0.45W (işləyən) 0.1W (statik)
Aşkarlanan hərəkət sürəti: 0.6~1.5m/s

SENSOR MƏLUMATI

FUNKSİYA
>Aşkarlama məsafəsi tənzimlənə bilər: Düyməni basarsanız, aşkarlama məsafəsi qısadır, əks halda uzundur;

>Gündüz və gecəni avtomatik müəyyən edə bilər: PD-PIR126-nın işlədiyi mühit işığı sərbəst şəkildə tənzimlənə bilər, onu günəş işığına çevirdiyiniz zaman (ən böyük) gecə-gündüz işləyə bilər; Əgər onu aya çevirsəniz (ən kiçik) o, yalnız 3LUX-dan aşağı işıqda işləyə bilər. Tənzimləmə ilə bağlı test üsuluna baxın;

> Güc və aşkarlama göstəricisi: Gücü yandırdıqdan sonra göstərici lampası hər 4 saniyədə bir dəfə yanıb-sönür, İnduksiya siqnallarını qəbul etdikdən sonra hər 1 saniyədə 2 dəfə yanıb-sönə bilər. Beləliklə, detektorun və gücün normal olub olmadığını göstərə bilər;

>Vaxt gecikməsi davamlı olaraq əlavə olunur: Birincidən sonra ikinci induksiya siqnallarını qəbul etdikdə, o, birinci vaxt gecikməsinin qalan hissəsində vaxtı bir daha hesablamalıdır;

>Vaxt gecikməsinin tənzimlənməsi: İş vaxtının gecikməsi müştərinin istəyinə uyğun olaraq tənzimlənə bilər, minimum vaxt 8san±3s, maksimum 7min±2dəq;

>Bloklama funksiyası: iş zamanı, enerji 2 saniyə kəsildikdə və sonra yandıqda sensor yük işıqlandırmasını davam etdirəcək. Gücü 4 saniyə kəsin və sonra yandırın, sensor avtomatlaşdırmanı davam etdirəcək.

MƏHSUL HAQQINDA MƏLUMAT (diaqram 1 kimi)
Δ Elektrik enerjisini söndürün;
Δ Baza qapağındakı vinti çevirərək açın, naqil dəliyini çəkin, güc və naqili baza qapağına yerləşdirin;
Δ Əsas qapağı genişləndirmə vinti ilə seçilmiş quraşdırma mövqeyinə bərkidin;
Δ Göstərici diaqramına uyğun olaraq güc və yükləmə telini sensora qoyun;
Δ Sensoru baza qapağına bərkidin, vinti bərk-bərk bükün, sonra test etmək üçün onu elektrikləşdirə bilərsiniz.

TEST
>İşığı idarə edən düyməni avtomatik olaraq saat əqrəbi istiqamətində ən böyüyünə çevirin; vaxt düyməsini saat əqrəbi istiqamətində ən kiçiyə çevirin.

>Gücünü yandırın, idarə olunan yük işləməməlidir və göstərici lampa hər 4 saniyədə bir dəfə yanıb-sönür; yük 5~10 saniyə ərzində işləyəcək və göstərici lampa hər saniyədə iki dəfə yanıb-sönür. Əgər induksiya siqnalları yoxdursa, yük 5~30 saniyə ərzində işləməyi dayandırmalı, göstərici lampa hər 4 saniyədə 1 dəfə yanıb-sönməyə davam etməlidir.

>Yük söndükdən sonra 5-10 saniyə sonra yenidən hiss edin, yük işləməli və göstərici lampa hər 1 saniyədə 2 dəfə yanıb-sönür, yük 5-15 saniyə ərzində işləməyi dayandırır.

>LUX düyməsini ən kiçik saat əqrəbinin əksinə çevirin. Əgər onu 3LUX-dan yuxarı mühit işığında sınaqdan keçirsəniz, hiss edin, yük işləməyi dayandırdıqdan sonra yük işləməməlidir; aşkarlama obyektivini qeyri-şəffaf obyektlə (dəsmal və s.) örtürsəniz, yük işləməlidir. Siqnalların olmaması şərti ilə yükün 5-15 saniyə ərzində fəaliyyətini dayandırması normaldır.

>Diqqət: yük işləməyi dayandırdıqda ikinci hisslə birinci hiss arasında 5 saniyəlik fasilə olmalıdır, yükün işləməməsi zamanı davamlı olaraq endüksiyaya girdikdə isə fasiləyə ehtiyac yoxdur.

QEYD
>Elektrik ustası və ya təcrübəli insan quraşdıra bilər;
>Narahatlıq obyektləri quraşdırma əsası kimi qəbul edilə bilməz;
>Təsdiqləmə pəncərəsinin qarşısında aşkarlamağa təsir edən heç bir maneə və ya iğtişaş obyekti yoxdur;
>Onu temperaturun dəyişmə zonalarının yaxınlığında quraşdırmaqdan çəkinin, məsələn: Kondisioner, mərkəzi istilik sistemi və s.;
>Quraşdırdıqdan sonra tıxac tapsanız, təhlükəsizliyiniz üçün qutunu açmayın.

BƏZİ PROBLEMLƏR VƏ HƏLL OLUNAN YOLLAR
1, Yük işləmir:
a. Gücü və yükü yoxlayın;
b. Göstərici lampa hər 4 saniyədən bir 1 dəfə yanıb-sönürsə;
c. Yük yaxşı olarsa;
d. Əgər indikator lampası hiss edildikdən sonra yanıb-sönürsə;
e. Lütfən, təyin etdiyiniz iş işığının mühit işığına uyğun olub olmadığını yoxlayın.

2, Həssaslıq zəifdir:
a. Zəhmət olmasa, aşkarlama pəncərəsinin qarşısında siqnalları qəbul etməyə təsir edən hər hansı maneənin olub olmadığını yoxlayın;
b. Ətraf mühitin temperaturunu yoxlayın;
c. Siqnal mənbəyinin aşkarlama sahələrində olub olmadığını yoxlayın;
d. Quraşdırma hündürlüyünü yoxlayın;
e. Hərəkətli oriyentasiya düzgündürsə.

3, Sensor yükü avtomatik olaraq bağlaya bilmir:
a. Aşkarlama sahəsində davamlı siqnal varsa;
b. Əgər gecikmə ən uzun müddətə təyin edilibsə;
c. Güc tələb olunan təlimata uyğundursa;
d. Sensorun yaxınlığında temperatur dəyişərsə (kondisioner, mərkəzi istilik sistemi və s.);
e. Kilidləmə şəraitində olub olmadığını yoxlayın.

● Lütfən, peşəkar quraşdırma ilə təsdiqləyin.
● Quraşdırma və sökmə əməliyyatlarından əvvəl enerji təchizatını kəsin.
● Təhlükəsizlik məqsədi ilə enerjini kəsdiyinizə əmin olun.
● Düzgün olmayan əməliyyat itkilərə səbəb olur, istehsalçı heç bir məsuliyyət daşımır.

Biz məhsulun keyfiyyətini və etibarlılığını təşviq etmək öhdəliyimizə sadiqik, lakin bütün elektron komponentlərin səmərəsiz olma ehtimalı var ki, bu da bəzi çətinliklərə səbəb olacaq. Dizayn edərkən biz lazımsız dizaynlara diqqət yetirmişik və hər hansı problemin qarşısını almaq üçün təhlükəsizlik kvotasını qəbul etmişik.
Bu təlimat bizim icazəmiz olmadan başqa məqsədlər üçün kopyalanmamalıdır.
