İnfraqırmızı şəbəkə sensoru

Aşağıdakılar İnfraqırmızı Şəbəkə Sensoruna girişdir, ümid edirəm ki, sizə onu daha yaxşı başa düşməyə kömək edim. Birlikdə daha yaxşı gələcək yaratmaq üçün bizimlə əməkdaşlığa davam etmək üçün yeni və köhnə müştərilərə xoş gəlmisiniz!

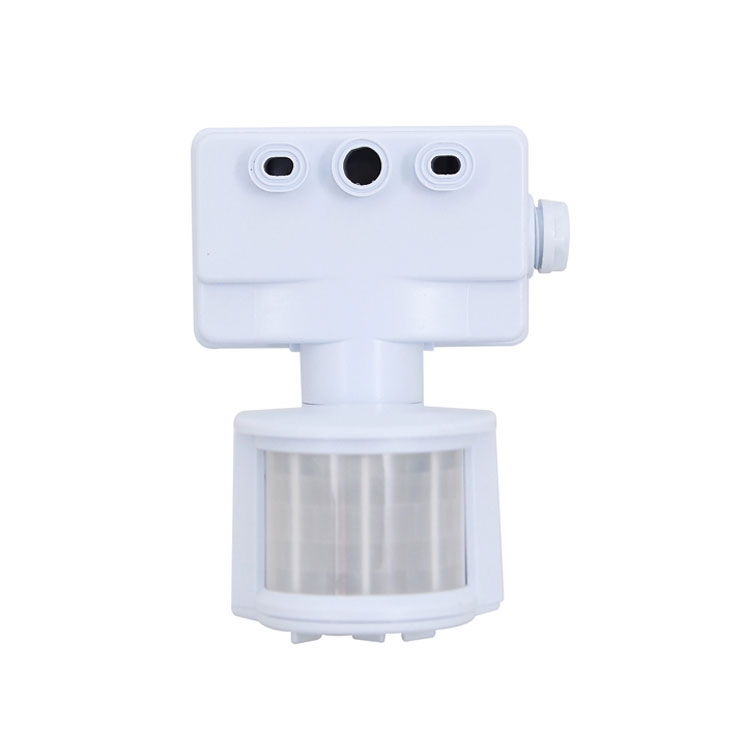

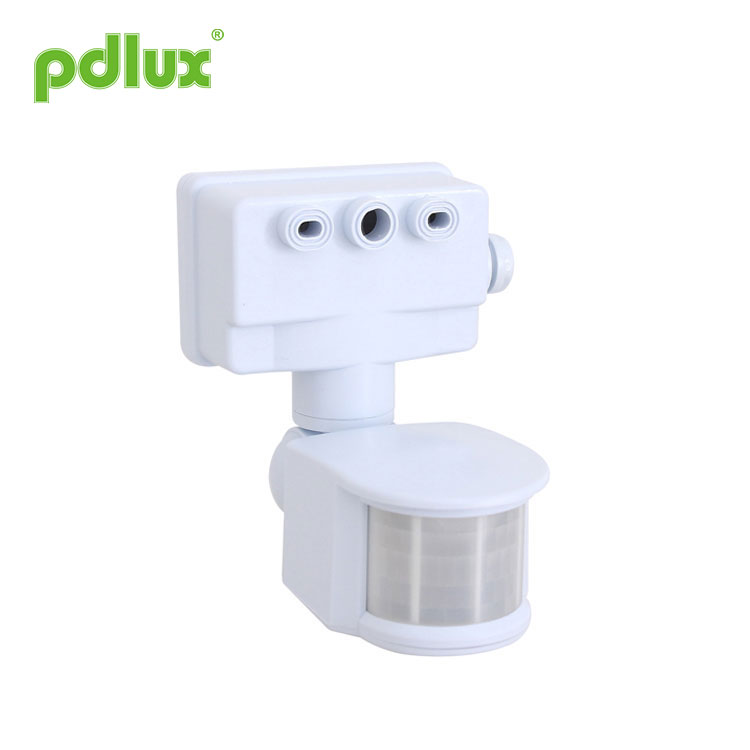

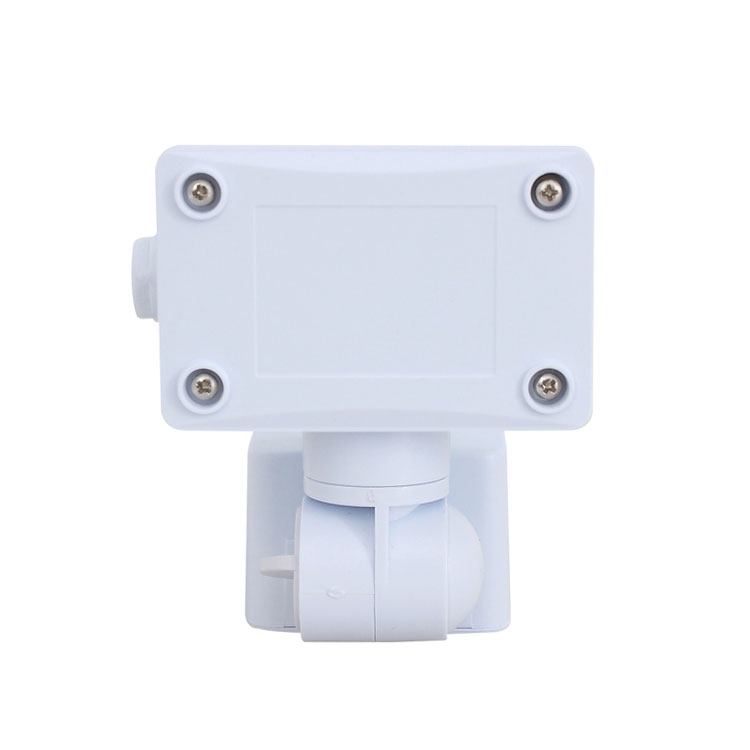

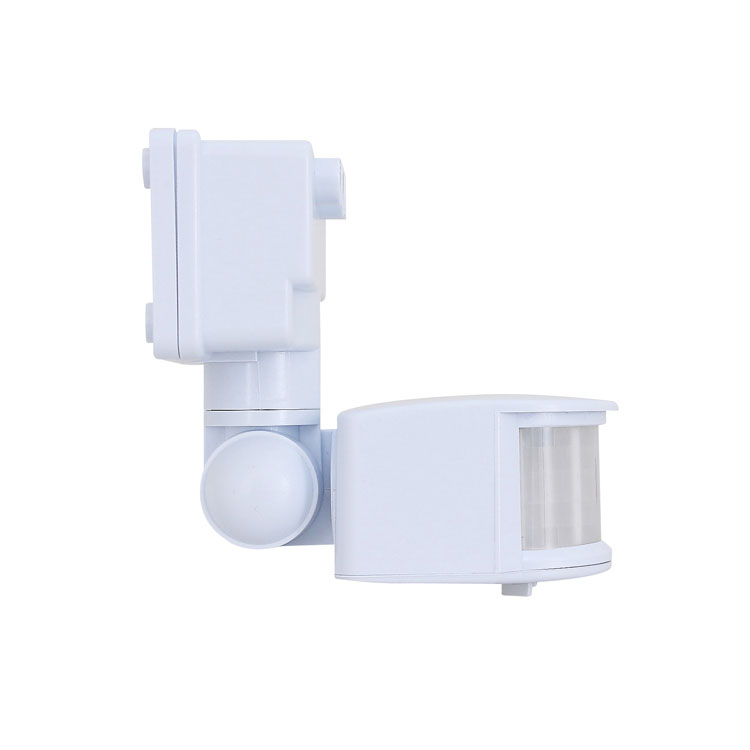

Model:PD-PIR136-Z

Sorğu göndərin

İnfraqırmızı şəbəkə sensoru
PD-PIR136-Z İnfraqırmızı Sensor Təlimatları

Xülasə
Bu məhsul qabaqcıl rəqəmsal olaraq idarə olunan infraqırmızı piroelektrik ağıllı sensor məhsuludur. Keçid məlumatını dəqiq hesablamaq üçün MCU-dan istifadə edir və sinus dalğasının sıfır nöqtəsində işə salınacaq releyi dəqiq idarə edir, beləliklə hər bir yük açılır. Sinus dalğasının sıfır nöqtəsində, yüksək gərginlikli sinus dalğası işə salındıqda adi idarəetmə rejiminin yaratdığı başlanğıc cərəyan probleminin, xüsusən də yüksək gərginliyin təsiri altında böyük tutumlu kondansatör tərəfindən yaradılan böyük cərəyan zədələnməsinin qarşısını alır. yük altında gərginlik.Cərəyan elektrik yüklərinin şaxələndirilməsi səbəbindən, xüsusən də LED lampaları, enerjiyə qənaət edən lampalar və flüoresan lampaların hamısı müxtəlif tutumlu kondansatörlərə malikdir. Bu, rele üçün fəlakətdir. Bəzən 50W LED lampa 80 ilə 120A arasında dalğalanma cərəyanları yarada bilər. 10A adi rele yalnız 3 dəfə başlanğıc cərəyanına tab gətirə bilər və çox güman ki, rele bir neçə gün və ya bir neçə dəfə qırılacaq. Buna görə bazardakı adi sensorun qısa ömrü və kiçik bir yük cərəyanı var.


Bu problemi aradan qaldırmaq üçün, bu məhsul sinus dalğası sıfır potensialda olduqda yükü açmaq üçün qabaqcıl rəqəmsal dəqiqlik hesablamasını qəbul edir, beləliklə, yük artımı cərəyanı problemini həll edir, yük tutumunu xeyli artırır və məhsulun xidmət müddətini uzadır. Kütləvi istehsal sensor texnologiyasının ən son idarəetmə üsulu istənilən yükü asanlıqla idarə edə bilir. Orta və yüksək səviyyəli məhsuldur. Ənənəvi versiya ilə müqayisədə maya dəyəri artsa da, məhsulun etibarlılığı və ömrü xeyli artır. Bu məhsul dincliyi seçməklə təhlükəsizliyi seçməklə bərabərdir.

Bu məhsulun kommutasiya enerji təchizatı versiyası və kondansatör aşağı salınan versiyası var. Kommutasiya enerji təchizatı versiyası 100V-277V-ə qədər işləmə gərginliyinə və <0,5W gözləmə rejimində enerji istehlakına malikdir. Prinsipcə, kapasitiv aşağı salınan versiya yalnız bir gərginliyə malik ola bilər və gözləmə rejimində enerji istehlakı >0,7W-dir. Bir məhsul seçərkən bunu nəzərə almalısınız.

Spesifikasiyalar
Enerji mənbəyi: 100-130VAC 50Hz/60Hz
220-240VAC 50Hz/60Hz
Nominal yük: 1200W (220-240VAC)
800W (100-130VAC)
Vaxt ayarı: 10 saniyə-12 dəqiqə (tənzimlənən)
Aşkarlama bucağı: 180°
Aşkarlama diapazonu: maks. 12 m. (22℃) (tənzimlənən)
İşığa nəzarət: <10LUX-2000LUX (tənzimlənən)
Quraşdırma hündürlüyü: 1.8m~2.5m
İş temperaturu: -10 ℃ ~ + 40 ℃
İş rütubəti: <93% RH


Funksiya
LUX tənzimlənməsi:
LUX ətraf mühitin işıqlandırılmasına aiddir. LUX tənzimləmə düyməsinin tənzimlənməsi sensoru induksiyaya daxil etmək istədiyiniz işıqlandırmanı seçməyə imkan verir. Sizə uyğun olan vərdişi seçin.
20LUX həllində bəzi seçimlər işıqlandırılmalıdır. Bəziləri induktiv işıqlandırma üçün 50LUX mühit işıqlandırmasını, bəziləri isə LUX tənzimləmə düyməsi maksimuma uyğunlaşdırıldığı müddətcə istənilən vaxt induktiv işıqlandırmanı seçirlər.

Vaxt tənzimlənməsi:
Vaxt tənzimləmə düyməsi sensor işığı hiss etdikdən sonra vaxtı tənzimləmək üçün istifadə olunur və istifadəçi induksiyadan sonra gecikmə vaxtını əsaslı şəkildə seçə bilər.

Xüsusiyyət
Gündüz və gecəni avtomatik müəyyən edə bilir, işıq nəzarəti tənzimlənə bilər, belə ki, gecə avtomatik işləyir və gündüz dayanır.
Aşkarlama diapazonu yerli yerə uyğun olaraq tənzimlənə bilər.
Zaman ayarı yerə görə dəyişə bilər.
Əsasən halogen lampa ilə uyğunlaşma üçün istifadə olunur.

Sensor məlumatı


Ⅱ. 1 Qoşulma xətti qutusunun arxa qapağındakı vinti sıxın.
2 Sensoru halogen lampada bərkidin.
3 Lampanın gücü əlaqə naqili rəqəminə uyğun olaraq sensorla birləşdirilir.
4 Arxa qapağı bağlayın və vinti sıxın.

Test
1. Quraşdırıldıqdan sonra, lütfən, enerjini yandırmazdan əvvəl həssaslıq düyməsini (1) saat əqrəbinin əksinə sona qədər çevirin və vaxt düyməsini (2) sonuna qədər saat əqrəbinin əksinə çevirin. işığı idarə edən düyməni (3) saat əqrəbi istiqamətində maksimum dəyərə çevirin.
2. Gücü yandırın və göstərici 30 saniyə yanıb-sönəcək və iş vəziyyətinə daxil olacaq.
3. Hamısı yaxşı vəziyyətdədirsə, vaxt tənzimləmə düyməsi ilə işıq müddəti istəyinizə uyğun olaraq tənzimlənə bilər, işıq idarəetmə düyməsi ilə mühit işığı tənzimlənə bilər, həssaslıq tənzimləmə düyməsi ilə aşkarlama məsafəsi tənzimlənə bilər.


DİQQƏT:
Bu məhsulu istifadə edərkən, lütfən, həssaslığı sizə lazım olan uyğun mövqeyə tənzimləyin, məhsulun yanlış hərəkət nəticəsində normal işləməməsi üçün həssaslığı maksimuma tənzimləməyin. Çünki həssaslıq çox yüksəkdir. külək əsən yarpaqları və pərdələri, kiçik heyvanları və elektrik şəbəkəsi və elektrik avadanlığının müdaxiləsi ilə yanlış hərəkət. Bütün bunlar məhsulun normal işləməməsinə səbəb olur!
Məhsul normal işləmədikdə, lütfən, həssaslığı müvafiq şəkildə aşağı salmağa çalışın və sonra onu sınaqdan keçirin.

Qeyd
Günəş işığı və ya hava axını və temperatur açıq şəkildə dəyişən yerlərdə quraşdırmaqdan çəkinin.
Lens cihazına iti əşyalar və kobud çirkləndiricilərlə təsir etməkdən çəkinin.
Məhsul və təlimat arasında fərq varsa, lütfən, əsasən məhsula müraciət edin.

● Lütfən, peşəkar quraşdırma ilə təsdiqləyin.
● Quraşdırma və sökmə əməliyyatlarından əvvəl enerji təchizatını kəsin.
● Təhlükəsizlik məqsədi ilə enerjini kəsdiyinizə əmin olun.
● Düzgün olmayan əməliyyat itkilərə səbəb olur, istehsalçı heç bir məsuliyyət daşımır.

Bu təlimat bu məhsulun cari məzmun proqramlaşdırması üçündür, istehsalçıya xəbərdarlıq edilmədən hər hansı dəyişiklik və modifikasiya var!
Bu təlimat bizim icazəmiz olmadan başqa məqsədlər üçün kopyalanmamalıdır.
