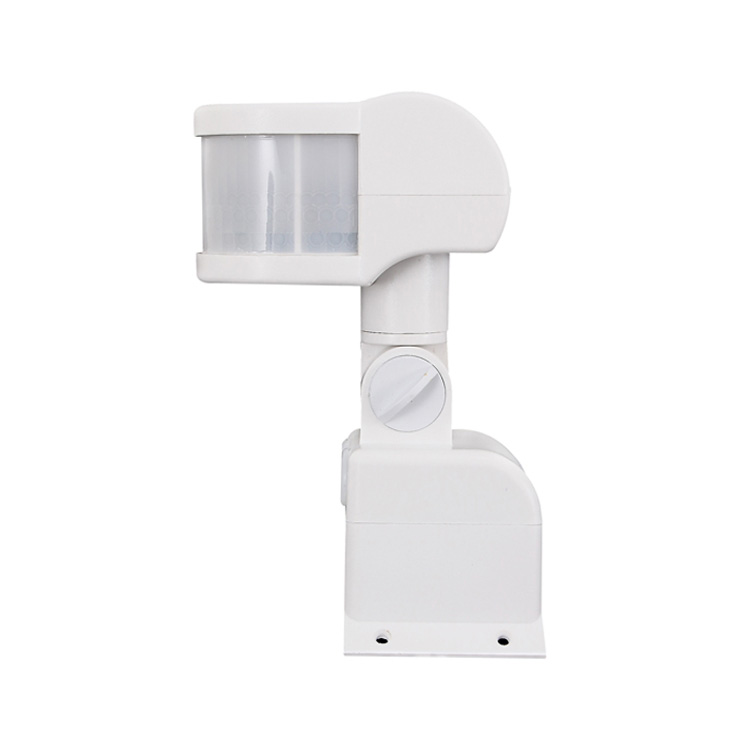

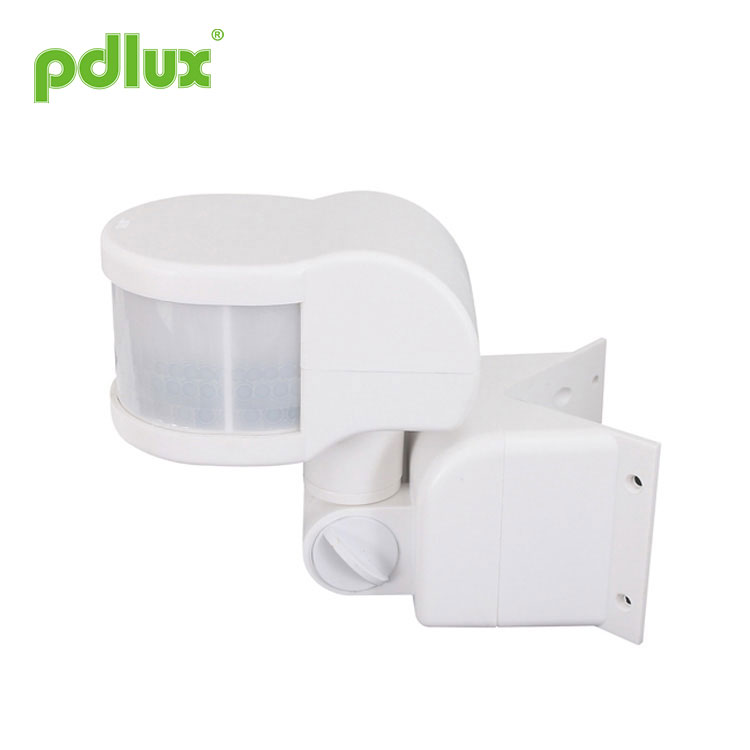

270 dərəcə infraqırmızı hərəkət sensoru
Peşəkar istehsalçı olaraq sizə 270 dərəcə infraqırmızı hərəkət sensoru təqdim etmək istərdik. Biz sizə ən yaxşı satış sonrası xidməti və vaxtında çatdırılmanı təklif edəcəyik.
Model:PD-PIR127
Sorğu göndərin
270 dərəcə infraqırmızı hərəkət sensoru
XÜLASƏ
Bu məhsul enerjiyə qənaət edən yeni işıqlandırma açarıdır, iki yüksək həssaslıq detektoru, inteqrasiya edilmiş sxem və SMT texnologiyasını qəbul edir. avtomatizm, rahatlıq, təhlükəsizlik, enerjiyə qənaət və s. funksiyaları toplayır. Geniş aşkarlama, aşkarlama sahəsinə daxil olan zaman yükü işə salmaq üçün siqnal idarəetmə mənbəyi kimi insan infraqırmızı şüalarından istifadə edən sağ və sol xidmətlər sahəsindən ibarətdir. Sensorlar gecə-gündüz avtomatik olaraq identifikasiya edə bilir. Güc nümayişi və aşkarlama şousu funksiyası ilə geniş şəkildə istifadə olunur və quraşdırmaq asandır.
XÜSUSİYYƏTLƏR
SENSOR MƏLUMATI
FUNKSİYA
Aşkarlama diapazonu tənzimlənə bilər: Düyməni basarsanız aşkarlama diapazonu yaxındır, əks halda uzaqdır;
Gündüz və gecəni avtomatik müəyyən edə bilər: PD-PIR127-nin işləyən mühit işığı sərbəst şəkildə tənzimlənə bilər, onu günəş işığına çevirdiyiniz zaman (ən böyük), gecə-gündüz işləyə bilər, ancaq 3LUX-dan az vəziyyətdə işləyə bilər. onu aya çevirirsən (ən kiçik). Tənzimləmə ilə bağlı test üsuluna baxın.
Güc və aşkarlama göstəricisi: Gücü yandırdıqdan sonra göstərici lampa hər 4 saniyədə bir dəfə yanıb-sönür, İnduksiya siqnallarını qəbul etdikdən sonra hər 1 saniyədə 2 dəfə yanıb-sönə bilər. Beləliklə, detektorun və gücün normal olub olmadığını göstərə bilər;
Vaxt təyini davamlı olaraq əlavə edilir: Birincidən sonra ikinci induksiya siqnallarını qəbul etdikdə, ilk dəfə təyini əsasında qalan vaxtı bir daha hesablamalıdır;
Vaxtın tənzimlənməsi: İş vaxtı parametri müştərinin istəyinə uyğun olaraq tənzimlənə bilər, minimum vaxt 8sn±3sc, maksimum 7min±2dəq;
Kilidləmə funksiyası: iş zamanı, enerji 2 saniyə kəsildikdə və sonra yandıqda sensor yük işıqlandırmasını davam etdirəcək. Gücü 4 saniyə kəsin və sonra yandırın, sensor avtomatlaşdırmanı davam etdirəcək.
QURAŞDIRMA (DIQRAM1 KİMİ)
Δ Elektrik enerjisini söndürün;
Δ Baza qapağındakı vinti sıxın, naqil dəliyini çəkin, gücü birləşdirin və naqili baza qapağına yükləyin;
Δ Əsas qapağı genişləndirmə vinti ilə seçilmiş quraşdırma mövqeyinə bərkidin;
Δ Güc və yükləmə telini göstərici diaqramına uyğun olaraq sensorun əlaqə xətti sütununa birləşdirin;
Δ Sensoru baza qapağına bərkidin, vintini sıxın, sonra onu yoxlamaq üçün elektrikləşdirə bilərsiniz;
QEYD
Elektrikçi və ya təcrübəli insan quraşdıra bilər;
Narahatlıq obyektləri quraşdırma əsası kimi qəbul edilə bilməz;
Aşkarlama pəncərəsinin qarşısında aşkarlamağa təsir edən heç bir maneə və ya narahat obyekt yoxdur;
Onu temperatur dəyişikliyi zonalarının yaxınlığında quraşdırmaqdan çəkinin, məsələn: Kondisioner, mərkəzi istilik sistemi və s.;
Quraşdırıldıqdan sonra tıxac tapsanız, təhlükəsizliyiniz üçün qutunu açmayın.
BƏZİ PROBLEMLƏR VƏ HƏLL OLUNAN YOLLAR
1.Yük işləmir:
a. Gücü və yükü yoxlayın;
b. Göstərici lampa hər 4 saniyədən bir 1 dəfə yanıb-sönürsə;
c. Yük yaxşı olarsa;
d. Əgər indikator lampası hiss edildikdən sonra yanıb-sönürsə;
e. Lütfən, təyin etdiyiniz iş işığının mühit işığına uyğun olub olmadığını yoxlayın.
2. Həssaslıq zəifdir:
a. Zəhmət olmasa, aşkarlama pəncərəsinin qarşısında siqnalları qəbul etməyə təsir edən hər hansı maneənin olub olmadığını yoxlayın;
b. Ətraf mühitin temperaturunu yoxlayın;
c. Siqnal mənbəyinin aşkarlama sahələrində olub olmadığını yoxlayın;
d. Quraşdırma hündürlüyünü yoxlayın;
e. Hərəkətli oriyentasiya düzgündürsə.
3. Sensor yükü avtomatik olaraq bağlaya bilmir:
a. Aşkarlama sahəsində davamlı siqnal varsa;
b. Əgər vaxt parametri ən uzun müddətə təyin edilibsə;
c. Güc tələb olunan təlimata uyğundursa;
d. Sensorun yaxınlığında temperatur dəyişərsə (kondisioner, mərkəzi istilik sistemi və s.);
e. Kilidləmə şəraitində olub olmadığını yoxlayın.
● Lütfən, peşəkar quraşdırma ilə təsdiqləyin.
● Quraşdırma və sökmə əməliyyatlarından əvvəl enerji təchizatını kəsin.
● Təhlükəsizlik məqsədi ilə enerjini kəsdiyinizə əmin olun.
● Düzgün olmayan əməliyyat itkilərə səbəb olur, istehsalçı heç bir məsuliyyət daşımır.
Biz məhsulun keyfiyyətini və etibarlılığını təşviq etmək öhdəliyimizə sadiqik, lakin bütün elektron komponentlərin səmərəsiz olma ehtimalı var ki, bu da bəzi çətinliklərə səbəb olacaq. Dizayn edərkən biz lazımsız dizaynlara diqqət yetirmişik və hər hansı problemin qarşısını almaq üçün təhlükəsizlik kvotasını qəbul etmişik.
Bu təlimat bizim icazəmiz olmadan başqa məqsədlər üçün kopyalanmamalıdır.
İnfraqırmızı Sensor PD-PIR127 təlimatı
XÜLASƏ
Bu məhsul enerjiyə qənaət edən yeni işıqlandırma açarıdır, iki yüksək həssaslıq detektoru, inteqrasiya edilmiş sxem və SMT texnologiyasını qəbul edir. avtomatizm, rahatlıq, təhlükəsizlik, enerjiyə qənaət və s. funksiyaları toplayır. Geniş aşkarlama, aşkarlama sahəsinə daxil olan zaman yükü işə salmaq üçün siqnal idarəetmə mənbəyi kimi insan infraqırmızı şüalarından istifadə edən sağ və sol xidmətlər sahəsindən ibarətdir. Sensorlar gecə-gündüz avtomatik olaraq identifikasiya edə bilir. Güc nümayişi və aşkarlama şousu funksiyası ilə geniş şəkildə istifadə olunur və quraşdırmaq asandır.
XÜSUSİYYƏTLƏR
|
Enerji mənbəyi: 100-130V/AC 220-240V/AC Güc tezliyi: 50/60Hz Nominal yük: 1200W Maks.volfram(220-240V/AC) 300W Maks.flüoresan (220-240V/AC) 800W Maks.volfram(100-130V/AC) 200W Maks.flüoresan (100-130V/AC) Aşkarlama diapazonu: 11m Maks.(24℃) Aşkarlama bucağı: 270° |
Vaxt təyini: dəq:8san±3san Maks: 7min±2dəq (tənzimlənən) İşığa nəzarət:<3LUX~günəş işığı (tənzimlənən) Quraşdırma hündürlüyü: 1.8m~2.5m Enerji istehlakı: 0.45W (işləyən) 0.1W (statik) Aşkarlama hərəkət sürəti: 0,6 ~ 1,5 m/s İş temperaturu: -10 ~ + 40 ℃ Nisbi rütubət:<93%RH |
SENSOR MƏLUMATI
FUNKSİYA
Aşkarlama diapazonu tənzimlənə bilər: Düyməni basarsanız aşkarlama diapazonu yaxındır, əks halda uzaqdır;
Gündüz və gecəni avtomatik müəyyən edə bilər: PD-PIR127-nin işləyən mühit işığı sərbəst şəkildə tənzimlənə bilər, onu günəş işığına çevirdiyiniz zaman (ən böyük), gecə-gündüz işləyə bilər, ancaq 3LUX-dan az vəziyyətdə işləyə bilər. onu aya çevirirsən (ən kiçik). Tənzimləmə ilə bağlı test üsuluna baxın.
Güc və aşkarlama göstəricisi: Gücü yandırdıqdan sonra göstərici lampa hər 4 saniyədə bir dəfə yanıb-sönür, İnduksiya siqnallarını qəbul etdikdən sonra hər 1 saniyədə 2 dəfə yanıb-sönə bilər. Beləliklə, detektorun və gücün normal olub olmadığını göstərə bilər;
Vaxt təyini davamlı olaraq əlavə edilir: Birincidən sonra ikinci induksiya siqnallarını qəbul etdikdə, ilk dəfə təyini əsasında qalan vaxtı bir daha hesablamalıdır;
Vaxtın tənzimlənməsi: İş vaxtı parametri müştərinin istəyinə uyğun olaraq tənzimlənə bilər, minimum vaxt 8sn±3sc, maksimum 7min±2dəq;
Kilidləmə funksiyası: iş zamanı, enerji 2 saniyə kəsildikdə və sonra yandıqda sensor yük işıqlandırmasını davam etdirəcək. Gücü 4 saniyə kəsin və sonra yandırın, sensor avtomatlaşdırmanı davam etdirəcək.
QURAŞDIRMA (DIQRAM1 KİMİ)
Δ Elektrik enerjisini söndürün;
Δ Baza qapağındakı vinti sıxın, naqil dəliyini çəkin, gücü birləşdirin və naqili baza qapağına yükləyin;
Δ Əsas qapağı genişləndirmə vinti ilə seçilmiş quraşdırma mövqeyinə bərkidin;
Δ Güc və yükləmə telini göstərici diaqramına uyğun olaraq sensorun əlaqə xətti sütununa birləşdirin;
Δ Sensoru baza qapağına bərkidin, vintini sıxın, sonra onu yoxlamaq üçün elektrikləşdirə bilərsiniz;
|
TEST ●İşığı idarə edən düyməni maksimum saat əqrəbinin əksinə (LUX) çevirin; vaxt düyməsini saat əqrəbi istiqamətində minimuma çevirin. ●Gücünü yandırın, idarə olunan yük işləməməlidir və göstərici lampa hər 4 saniyədən bir 1 dəfə yanıb-sönür; yük 5~10 saniyə ərzində işləyəcək və göstərici lampa hər 1 saniyədə 2 dəfə yanıb-sönür. Əgər varsa induksiya siqnalları yoxdur, yük 5 ~ 30 saniyə ərzində işləməyi dayandırmalıdır, göstərici lampa hər 4 saniyədə 1 dəfə yanıb-sönməyə davam etməlidir; ●Birincisi söndükdən sonra, 5-10 saniyədən sonra yenidən mənalandırın, yük işləməli və göstərici lampa hər 1 saniyədən bir 2 dəfə yanıb-sönür, yük 5-15 saniyə ərzində işləməyi dayandırır; ●LUX düyməsini minimum saat əqrəbinin əksinə çevirin. Əgər onu 3LUX-dən çox mühit işığında sınaqdan keçirsəniz, yük dayandıqdan sonra sensor yükü işləməməlidir; detektorun pəncərəsini qeyri-şəffaf örtürsəniz əşyalar (dəsmal və s.), yük işləməlidir. İnduksiya siqnalları olmadıqda, yükün 5-15 saniyə ərzində işləməyi dayandırması normaldır. ●Diqqət: birinci induksiyadan sonra ikinci induksiya 5 saniyə sonra olmalıdır və yük işləməyi dayandırmalıdır, lakin yük işləməyi dayandırmadıqda, davamlı olaraq hiss etmək üçün intervala ehtiyac yoxdur. |
 |
QEYD
Elektrikçi və ya təcrübəli insan quraşdıra bilər;
Narahatlıq obyektləri quraşdırma əsası kimi qəbul edilə bilməz;
Aşkarlama pəncərəsinin qarşısında aşkarlamağa təsir edən heç bir maneə və ya narahat obyekt yoxdur;
Onu temperatur dəyişikliyi zonalarının yaxınlığında quraşdırmaqdan çəkinin, məsələn: Kondisioner, mərkəzi istilik sistemi və s.;
Quraşdırıldıqdan sonra tıxac tapsanız, təhlükəsizliyiniz üçün qutunu açmayın.
BƏZİ PROBLEMLƏR VƏ HƏLL OLUNAN YOLLAR
1.Yük işləmir:
a. Gücü və yükü yoxlayın;
b. Göstərici lampa hər 4 saniyədən bir 1 dəfə yanıb-sönürsə;
c. Yük yaxşı olarsa;
d. Əgər indikator lampası hiss edildikdən sonra yanıb-sönürsə;
e. Lütfən, təyin etdiyiniz iş işığının mühit işığına uyğun olub olmadığını yoxlayın.
2. Həssaslıq zəifdir:
a. Zəhmət olmasa, aşkarlama pəncərəsinin qarşısında siqnalları qəbul etməyə təsir edən hər hansı maneənin olub olmadığını yoxlayın;
b. Ətraf mühitin temperaturunu yoxlayın;
c. Siqnal mənbəyinin aşkarlama sahələrində olub olmadığını yoxlayın;
d. Quraşdırma hündürlüyünü yoxlayın;
e. Hərəkətli oriyentasiya düzgündürsə.
3. Sensor yükü avtomatik olaraq bağlaya bilmir:
a. Aşkarlama sahəsində davamlı siqnal varsa;
b. Əgər vaxt parametri ən uzun müddətə təyin edilibsə;
c. Güc tələb olunan təlimata uyğundursa;
d. Sensorun yaxınlığında temperatur dəyişərsə (kondisioner, mərkəzi istilik sistemi və s.);
e. Kilidləmə şəraitində olub olmadığını yoxlayın.
● Lütfən, peşəkar quraşdırma ilə təsdiqləyin.
● Quraşdırma və sökmə əməliyyatlarından əvvəl enerji təchizatını kəsin.
● Təhlükəsizlik məqsədi ilə enerjini kəsdiyinizə əmin olun.
● Düzgün olmayan əməliyyat itkilərə səbəb olur, istehsalçı heç bir məsuliyyət daşımır.
Biz məhsulun keyfiyyətini və etibarlılığını təşviq etmək öhdəliyimizə sadiqik, lakin bütün elektron komponentlərin səmərəsiz olma ehtimalı var ki, bu da bəzi çətinliklərə səbəb olacaq. Dizayn edərkən biz lazımsız dizaynlara diqqət yetirmişik və hər hansı problemin qarşısını almaq üçün təhlükəsizlik kvotasını qəbul etmişik.
Bu təlimat bizim icazəmiz olmadan başqa məqsədlər üçün kopyalanmamalıdır.
