24,125 GHz Millimetr Dalğa Radar Sensoru

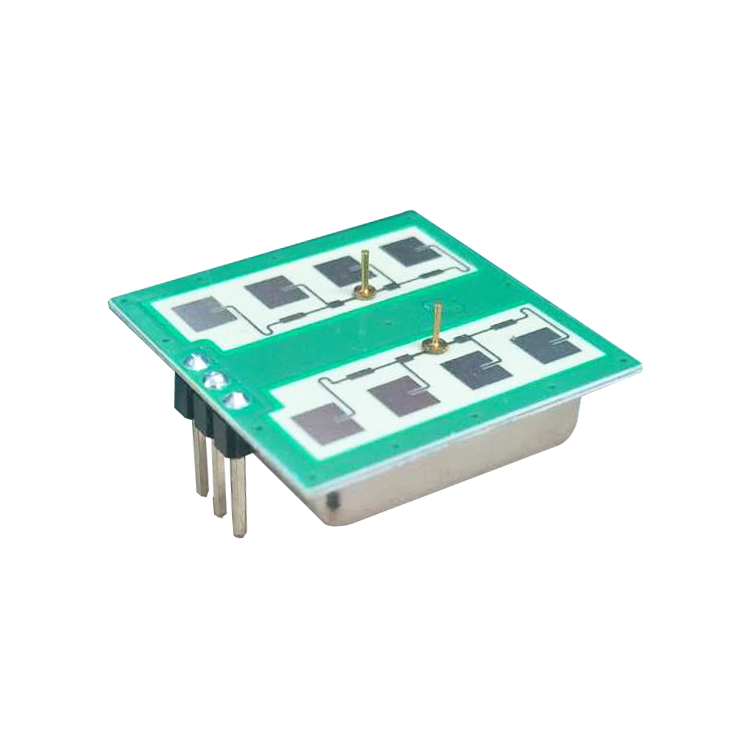

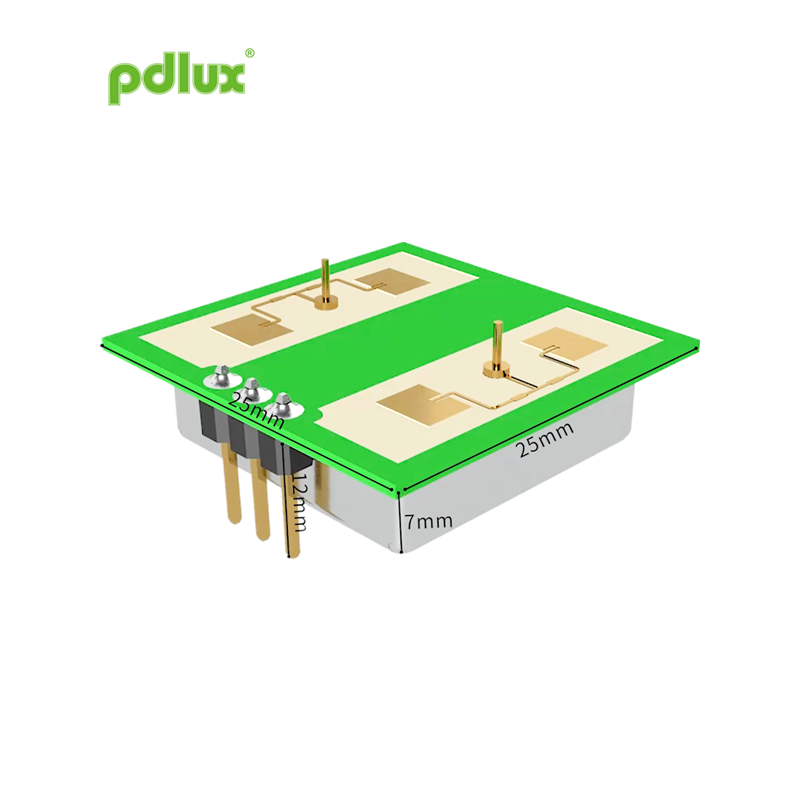

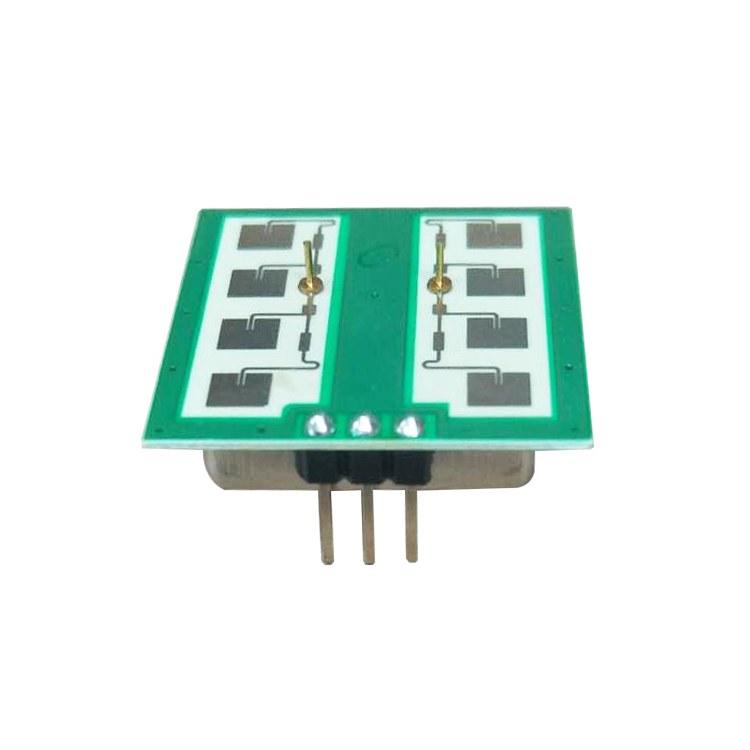

PDLUX PD-V21 24.125GHz Millimetr Dalğa Radar Sensoru K-Band Bi-Statik Doppler ötürücü moduludur. O, daxili Rezonator Osilatordur (CRO). Bu modul, V21 divar montajı üçün uyğun olan düz Təyyarə Antennasını qəbul edir. O, ön siqnal qəbul etmə qabiliyyətini təkmilləşdirə və cinahın kor sahəsini azalda bilər. Onun performansı bazardakı sensorlardan daha yaxşıdır.
Model:PD-V21
Sorğu göndərin
24,125 GHz Millimetr Dalğa Radar Sensoru
 |
24.125GHz Millimetr Dalğa Radar Sensorunun tətbiqi ● Ağıllı açar ● Divara asılı açar ● Təcavüzkarın aşkarlanması 24.125GHz Millimetr Dalğa Radar Sensoru K-Band Bi-Statik Doppler ötürücü moduludur. O, daxili Rezonator Osilatordur (CRO). Bu modul, V21 divara montaj üçün uyğun olan düz Təyyarə Antennasını qəbul edir. O, ön siqnal qəbul etmə qabiliyyətini təkmilləşdirə və cinahın kor sahəsini azalda bilər. Onun performansı bazardakı sensorlardan daha yaxşıdır. Bu modul avtomatik işıqlandırma açarlarında doluluq sensoru üçün idealdır. O, həmçinin tavana quraşdırılmış müdaxilə detektorları üçün də istifadə edilə bilər. EN 300440-V2.1.1, EN 62479:2010 RED direktivinə uyğun olaraq - 2014/53/EU FCC Part 15.249-a uyğun olaraq EN 62321, ROHS direktivinə uyğun - 2011/65/EU REACH direktivinə uyğun olaraq - 1907/2006/EC |
|
Parametr |
Qeydlər |
Min |
Tip |
Maks |
Vahidlər |
|
Təchizat Gərginliyi |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
Cari istehlak |
Icc |
20 |
35 |
38 |
mA |
|
Əməliyyat rejimi |
PWM ilə işləyir, 3-15mA-da iş cərəyanını idarə edə bilər |
||||
|
Pulse Genişliyi |
impuls |
10 |
μs |
||
|
İşləmə temperaturu |
Üst |
-30~+85+100（Maks.） |
℃ |
||
|
Saxlama temperaturu |
Tstg |
-10 |
+60 |
℃ |
|
|
Stabil vaxt |
|
<5 |
μsan |
||
|
Tezlik Parametri |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Radiasiya Gücü (EIRP) |
Pout |
<2.0 |
<2.5 |
<3.0 |
mVt |
|
Saxlama Mühit Rütubəti |
45%~65% |
RH |
|||
XƏBƏRDARLIQ: Faktiki aşkarlama diapazonu dövrənin siqnal gücləndirmə qazancı, PCBA-nın ümumi sxemi və MCU-nun həddi ilə bağlıdır.
Qeyd1: Şüalanan emissiyalar FCC qaydalarına cavab vermək üçün nəzərdə tutulub.
Qeyd2: Qəbul edilmiş Siqnal Gücü (RSS) 70dB-lik ümumi 1 İstiqamətli yol itkisi ilə ölçülür.
Qeyd3: Səs-küy gərginliyi Anekoik kameranın daxilində, Çıxış portunda 10Hz-dən 100Hz-ə qədər ölçülür.
Qeyd4: Pulse əməliyyatı
