HF hərəkət sensoru ilə divar işığı

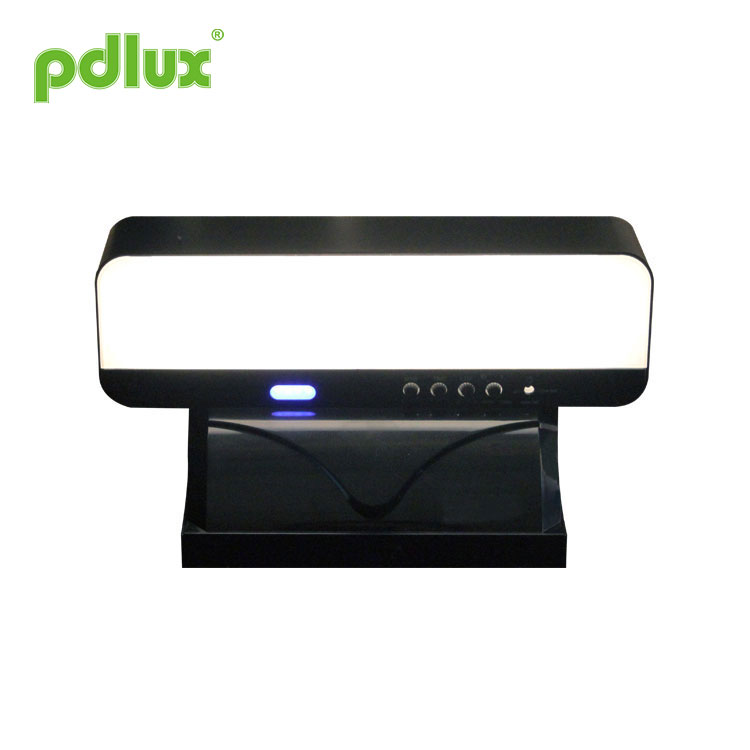

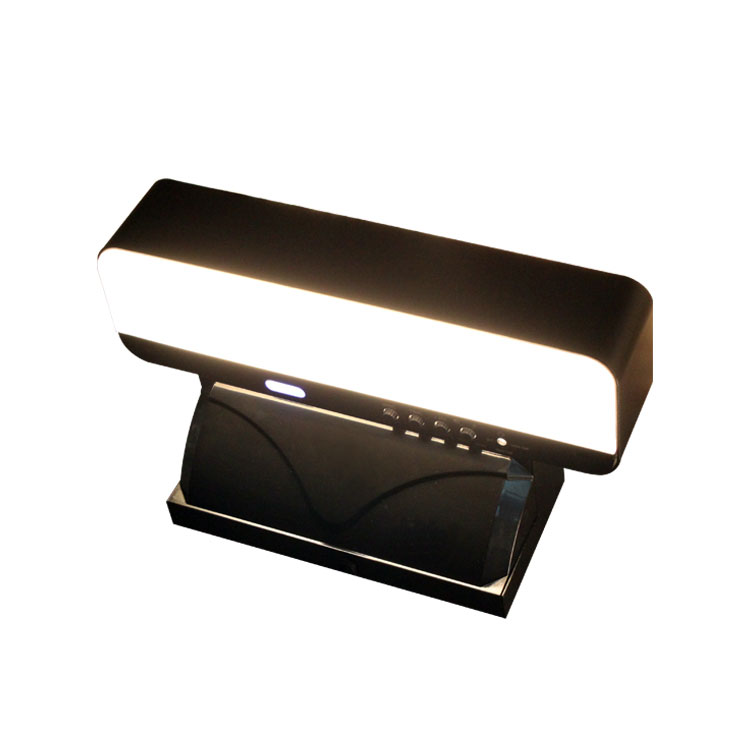

Mikrodalğalı Sensor İşığı  PD-LED131

Məhsulun ölçüsü

Xülasə

Bu, ağıllı divar quraşdırma seriyasının yeni konseptual dizaynı, LED mikrodalğalı induksiya lampası, əlavə elektrik kəsilməsi, gözləmə batareyası enerji təchizatı işıqlandırma funksiyasıdır. İşıqlandırma hissəsi bələdiyyə enerji təchizatının ikili sistemi və gözləmə batareyası enerji təchizatı ilə avtomatik idarə olunur. Elektrik şəbəkəsinin enerji təchizatı kəsildikdə, sistemin özü tərəfindən təmin edilən batareyası avtomatik olaraq növbəti enerji təchizatını öz üzərinə götürəcək və induksiya lampası sisteminə 5 Vt enerji verəcək. Gözləmə batareyasının enerji təchizatı 1 saatdan çox davam edə bilər və                                                                                                                           dayana | Bununla belə, gözləmə rejimində batareyanın saxlanma müddəti parlaqlıqla tərs mütənasibdir. Bu məhsul koridorlarda, tualetlərdə, lift girişlərində və digər enerjiyə qənaət edən tətbiq məkanlarında geniş istifadə oluna bilər.

Məhsul iki konfiqurasiyada təqdim olunur: fövqəladə halların idarə edilməsi üçün ikili AC/DC sistemləri olan induksiya lampası; Bunlardan biri fövqəladə hal funksiyaları olmayan ağıllı sensor lampadır. Müştərilər öz ehtiyaclarına uyğun olaraq konfiqurasiyanı seçə bilərlər. Əksər hallarda qəza işıqlarını seçmək lazımdır. İşıqlandırma olmadan təsadüfi elektrik kəsilməsi bir çox problemə və hətta təhlükəyə səbəb ola bilər, buna görə də qəza işıqları olan bu məhsul müdrik seçimdir.

Məhsulun qabığı alüminium ərintisi gövdəsini, şaxtalı bişirmə prosesini və digər hissələri PC ultrabənövşəyi şüalara qarşı mühəndislik plastiklərini qəbul edir, bu da məhsulun xidmət müddətini xeyli artırır.

Spesifikasiyalar

Enerji mənbəyi: 220-240VAC, 50/60Hz
Nominal LED: 8W/16W Maks.(AC) 5W Maks.(DC)
Doldurma gücü: 5W Maks.
HF sistemi: 5.8GHz
Batareya: 3.7V / 1800mAH litium batareya (18650)
Davamlı işıqlandırma müddəti: ≥60 dəq
Transmissiya gücü: <0.2mW
Aşkarlama bucağı: 180°
Vaxt ayarı: 10 saniyədən 12 dəqiqəyə qədər (tənzimlənən)
Aşkarlama diapazonu (22℃): 1-5m (radius) (tənzimlənən)
İşığa nəzarət: <10-2000LUX (tənzimlənən)
Quraşdırma hündürlüyü: 1,5-3 m
LED miqdarı: 72PCS(2835)
İş temperaturu: -20 ~ + 55 ℃
İşləmə temperaturu: -10 - +40°C
Probun hərəkət sürəti: 0,6-1,5 m/s
Nisbi Rütubət: <93% RH
Statik enerji istehlakı:＜0.5W

Hər hissənin adı

İnduksiya məlumatları

Parametrlərin qurulması metodu: potensiometr

Aşağıdakı parametrlər tələblərinizə cavab vermək üçün bir neçə düzəliş tələb edə bilər.

(3) Aşkarlama məsafəsinin təyini (həssaslıq)

Aşkarlama diapazonu sensor işığını 3 m hündürlükdə quraşdırdıqdan sonra yerdə əmələ gələn az və ya çox dairəvi aşkarlama zonasının radiuslarını təsvir etmək üçün istifadə edilən termindir, minimum məsafəni (təqribən 1 m radius) seçmək üçün çatma idarəsini tam saat yönünün əksinə çevirin, və maksimum çıxışı (təqribən 5 m radius) seçmək üçün tam saat əqrəbi istiqamətində.

Qeyd: bu aşkarlama diapazonunun dəyəri 1,6~1,7 metr boyunda, orta bədən quruluşlu və 1,0~1,5 metr/saniyə yerimə sürəti olan şəxsin bədəni ilə ölçülür. İnsan bədəninin hündürlüyü, forması və yerimə sürəti dəyişərsə, hissetmə məsafəsi də dəyişəcək.

Qeyd: məhsuldan istifadə edərkən küləyin işə salan pərdələr, yarpaqlar, xırda heyvanlar, elektrik şəbəkəsi və elektrik avadanlığının səbəb olduğu düzgün işləməməsi üçün məhsulun həssaslığını müvafiq mövqeyə tənzimləyin, məhsulun həssaslığını maksimuma tənzimləməyin. məhsulun düzgün işləməməsinə səbəb olur. Məhsulun düzgün işləmədiyi aşkar edildikdə, istifadəçi testi həyata keçirməzdən əvvəl həssaslığı müvafiq şəkildə aşağı salmağa cəhd edə bilər. Məhsulun quraşdırılmasından əvvəl və ya onun quraşdırılması zamanı funksional test aparılarsa, işçilər məhsulun sensor sahəsini tərk etməli və insan hərəkəti səbəbindən sensorun davamlı işləməsinin qarşısını almaq üçün ətrafda gəzməməlidirlər.

Dost xatırlatma: iki və ya daha çox məhsulun quraşdırma məsafəsi 4 metrdən çox olmalıdır, əks halda bu, qarşılıqlı müdaxiləyə səbəb olacaq və yanlış işləməyə səbəb olacaq.

(3) Gecikmə təyini

O, 10 saniyə (saat əqrəbinin əksinə) ilə 12 dəqiqə (saat əqrəbi istiqamətində aşağı) diapazonunda təyin oluna bilər və hərəkət edən siqnal son işıqlandırma dəyərinin təxminən saat əqrəbinin istiqaməti istiqamətində hərəkət etdiyi günə qədər təsbit edildikdə vaxt yenidən işə salınacaq. spin sondadır.

Qeyd: işıq söndükdən sonra yenidən hiss olunmaq üçün təxminən 2 saniyə gözləmək lazımdır. İşıqlar yalnız a
siqnal bu müddətin sonunda aşkar edilir.

Gecikmə tənzimlənməsindən düzgün istifadə: o, sensor insan hərəkətini aşkar etdikdən sonra işığın yanmasından avtomatik işığın sönməsinə qədər gecikmə vaxtını tənzimləmək üçün istifadə olunur. İstifadəçilər faktiki tələbata uyğun olaraq tənzimləyə bilərlər. Mikrodalğalı induksiya məhsullarının davamlı induksiya funksiyasına görə, bir sözlə, sistem gecikmə müddəti bitməzdən əvvəl istənilən sensorun vaxtını yenidən işə salacaq və insanlar aşkarlama diapazonunda hərəkət etdikcə işıqlar sönməyəcək. Buna görə də istifadəçilərə enerji qənaətinə nail olmaq üçün gecikmə vaxtını azaltmaq tövsiyə olunur

(3) İşığa nəzarət parametri

İş işıqlandırma dəyəri <10-2000LUX aralığında tənzimlənə bilər.
İşləyən işıqlandırma dəyəri saat əqrəbinin əksinə aşağıya doğru fırlandıqda təxminən 10LUX, saat əqrəbi istiqamətində aşağıya doğru fırlananda təxminən 2000LUX təşkil edir. Aşkarlama sahəsini sınamaq və ya tənzimləmək üçün gün ərzində yeriyərkən bu düymə saat əqrəbi istiqamətində aşağıya doğru çevrilməlidir.

% parlaqlıqdan çıxış vaxtı: 0-a uyğunlaşdırıldıqda, yarı parlaqlıq yoxdur və induksiya lampası tamamilə sönür; Əksinə, induksiya gecikməsi % parlaqlıqda saxlanılır və gecikmə faktiki potensiometr mövqeyi ilə müəyyən edilir.

Qeyd: % parlaqlıq çıxışı bölünür: vaxt çıxışı və işıq nəzarəti çıxışı. İşığa nəzarət >100Lux olduqda, yarımparlaq avtomatik olaraq enerji qənaətindən çıxacaq.

Qeyd: Beş funksiya düyməsini tənzimləyərkən, beş düyün birbaşa komponentə quraşdırıldığı üçün çox güc tətbiq etməyin. Başlanğıc nöqtəsini son nöqtəyə uyğunlaşdırarkən, içində kiçik bir məhdudlaşdırıcı cihaz var. Əməliyyat zamanı həddindən artıq güc tətbiq etdikdə, məhdudlaşdırıcı cihaz zədələnəcək və nəticədə maneəsiz 360° fırlanma olacaq. Onun tənzimləmə həddi 230 °-dir, diqqət edin.

Batareya gərginliyi göstəricisi

O, 4 səviyyəyə bölünür: 25%, 50%, 75% və 100%.
Doldurma prosesi zamanı göstərici yanıb-sönür.

O dolduqda, indikator hamısı yanır.
Boşaltma zamanı batareya gərginliyi azaldıqca göstərici işıqları bir-bir sönür; 25% gərginlik göstəricisi yanıb-sönməyə başlayanda batareyanın bitmək üzrə olduğunu bildirir.
Bu məhsulun göstərici işığı tam yandıqda, onu doldurmaq lazım deyil, yalnız % parlaqlıq və tamamilə söndükdə onu doldurmaq lazımdır.

Tək bölmə 18650 litium batareyasını əvəz edə bilər.

QEYD: Batareyanı quraşdırarkən müsbət və mənfi elektrodların etiketlə uyğun olduğundan əmin olun.

Əlaqə

Quraşdırma təqdim olunan naqil diaqramına əsaslanır.
N L - Güc
- Yer

Quraşdırma

(1) enerjini söndürün.
(2) quraşdırmadan əvvəl yuxarı qapağı açın və əsası çıxarın.
(3) naqil işarəsinə uyğun olaraq elektrik kabelini terminala birləşdirin.
(4) Şəkil 1-ə uyğun olaraq seçilmiş vəziyyətdə alt örtüyü quraşdırın.
(5) lampanın gövdəsini bazaya bərkidin və üst qapağı quraşdırın.

1. Lütfən, onu uşaqlardan uzaq tutun.
2. Quraşdırma üçün yanğın/yüksək temperatur/rütubətli yerlərdən qaçın.
3. Zəhmət olmasa, elektrik kabelinə girişi bağladığınız zaman təsdiq edin.

Quraşdırma Diqqət

1.Serialdakı LED-lər bütün möhürlər yerində quraşdırıldıqda işləyə bilər.
2. Lütfən, işə salındıqda çıxarmayın və ya başqa lampa ilə birləşdirməyin.

3.Serialdakı LED-lər zədələndikdə, eyni reytinqli LED-lərdən istifadə edərək təmir etmək üçün sizə təcrübəli texnik lazımdır.

● Lütfən, peşəkar quraşdırma ilə təsdiqləyin.

Bu məhsulun proqramlaşdırılmasının məzmunu üçün bu təlimatda hər hansı yeniləmələrin olub-olmadığını qeyd etməyəcəyik.
Təlimat kitabçasının məzmunu şirkətin icazəsi olmadan başqa məqsədlərlə hər hansı reproduksiya üçün qəti qadağandır
