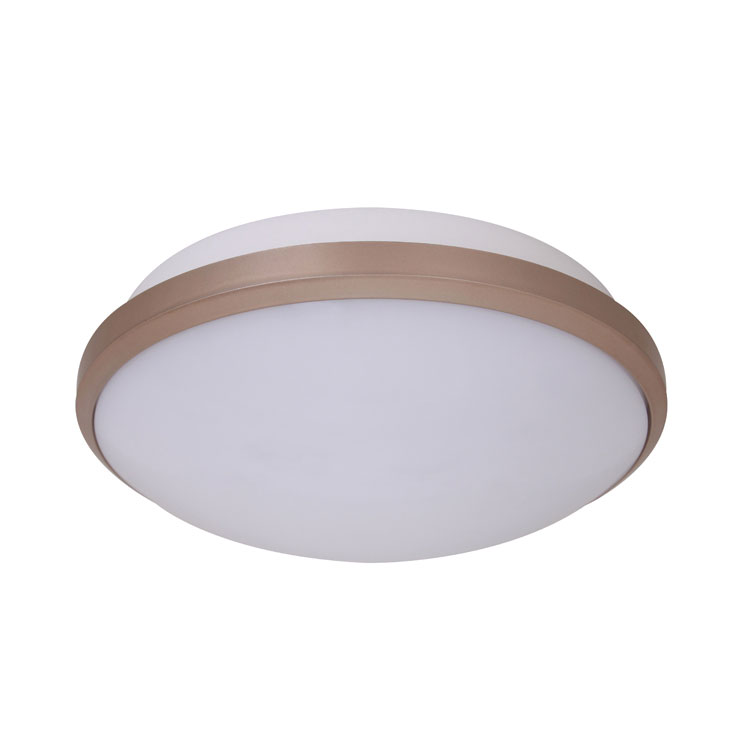

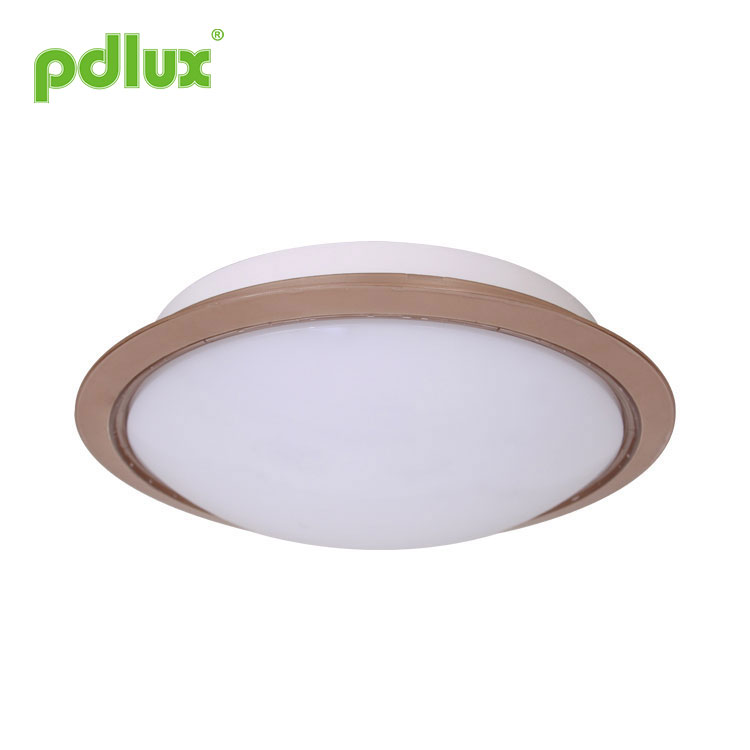

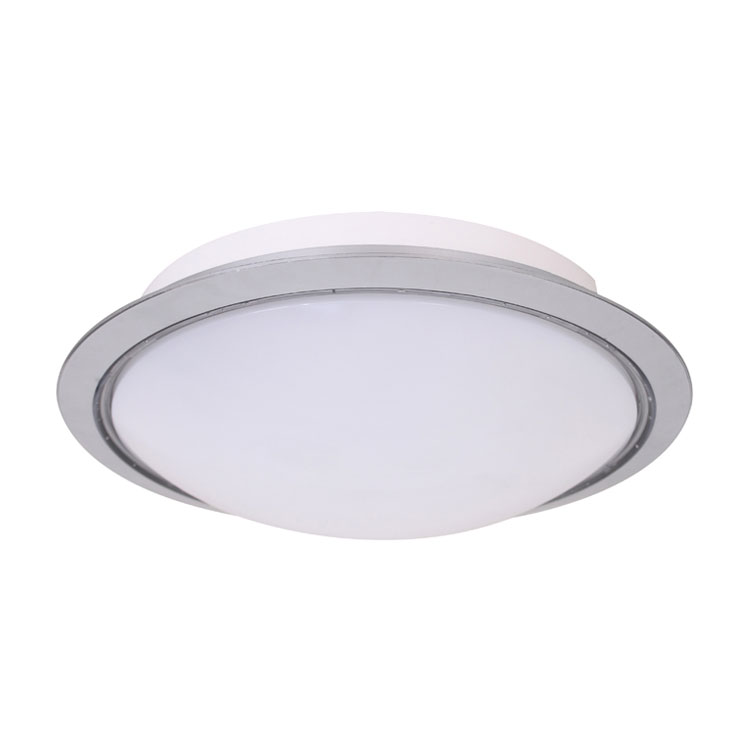

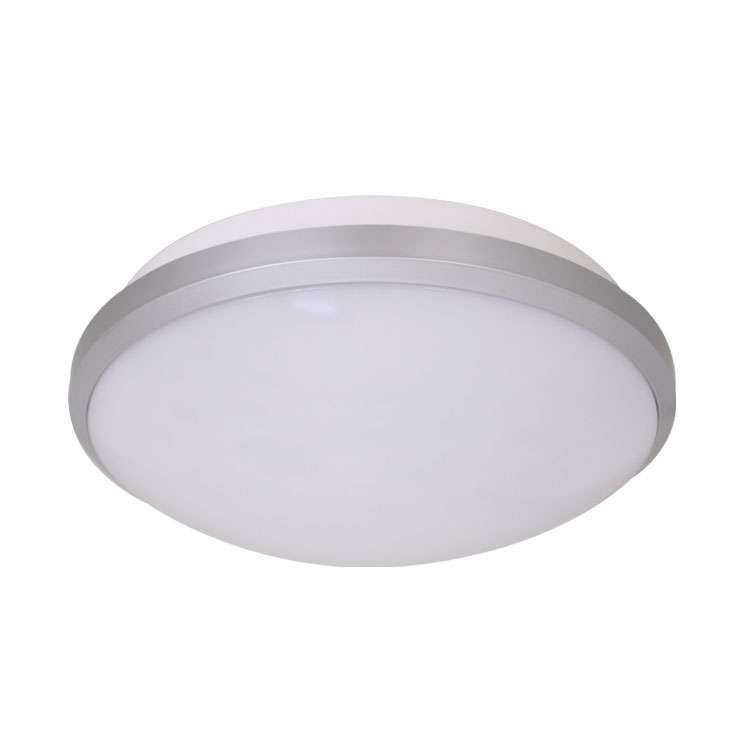

Mikrodalğalı Sensor Lampası PD-LED2034 təlimatı

Xülasə

Bu mikrodalğalı sensor, idarə olunan LED işıqları açar, mikrodalğalı sensor lampaya quraşdırılmışdır, içərisində 120 ədəd yüksək parlaqlıqlı LED var, ümumi gücü 19 vattdır. İşıq yandıqda, işıq axını 800 lm-dən çox olacaq, bu 60 vatt közərmə lampasının (≈400lm) iki qatına bərabərdir. Mikrodalğalı sensor açarı səs açarı və infraqırmızı sensor açarından sonra gələn yeni tip avtomatik açardır. Aşkarlama üsulu digərləri ilə müqayisədə aşağıdakı üstünlüklərə malikdir: 1. kontaktsız aşkarlama, 2. Pis ətraf mühitə uyğundur, toxunulmazdır. temperatur, rütubət, səs-küy, hava, toz, işıq…3.RF müdaxilə qabiliyyəti, 4.
Transmissiya gücü cəmi 0,3 mVt, insan orqanizminə zərər verməyəcək. Sadə quraşdırma+ asan naqillər.

Biz işıqlandırmaya nəzarətdə bu həssas qabaqcıl sensor açarları qəbul edirik, işığın biri gələndə avtomatik yanmasına, biri sönəndə avtomatik sönməsinə imkan verir. Hamamda.

Quraşdırılmış mikrodalğalı sensor açarı plastik, şüşə, taxta nüfuz edə bilər. Beləliklə, o, şüşə və ya plastik qabıq lampasında quraşdırıla bilər.
nəzarət. İndi biz müxtəlif üstünlükləri olan müxtəlif insanların ehtiyaclarını ödəmək üçün müxtəlif mikrodalğalı sensorlu LED lampaları təmin edə bilərik.

Bu lampa bir neçə kollokasiya ilə hazırlanmışdır, yəni sensorsuz təmiz LED lampa; sensorlu avtomatik LED çıraq; Fövqəladə Funksiya (PD-LED2034-D) olan batareya ehtiyatı olan avtomatik LED lampa.

Hər hissənin adı

Spesifikasiyalar

Enerji mənbəyi: 100-240V/AC
Güc tezliyi: 50/60Hz
Nominal güc: 19W Maks.
HF sistemi: 5,8 GHz
Vaxt ayarı: 8 saniyədən 12 dəqiqəyə qədər (tənzimlənən)
Aşkarlama diapazonu: 1-10m (radius) (tənzimlənən)
İşığa nəzarət: 10-2000LUX (tənzimlənən)
Aşkarlama bucağı: 360°
Transmissiya gücü: <0.3mW
Gözləmə gücü: <0.9W
İşıq axını: 850lm (isti ağ)
660 lm (soyuq ağ)
Mühafizə: sinif 2
Material: Bədən: PC Abajur: PC
İşləmə temperaturu: -20~+55℃
Quraşdırma hündürlüyü: 2,5-3,5 m (tavana montaj)
LED miqdarı: 120PCS(T5050)

Aşkarlama diapazonu ayarı (həssaslıq)

Aşkarlama diapazonu sensor işığını 2,5 m hündürlükdə quraşdırdıqdan sonra yerdə əmələ gələn az və ya çoxlu dairəvi aşkarlama zonasının radiusunu təsvir etmək üçün istifadə edilən termindir, minimum aşkarlama diapazonunu seçmək üçün aşkarlama diapazonunun nəzarətini tam saat yönünün əksinə çevirin (təqribən .1m radius) və maksimum aşkarlama diapazonunu (təqribən 10m radius) seçmək üçün tam saat əqrəbi istiqamətində.

QEYD: yuxarıdakı aşkarlama diapazonu boyu 1,6 m~1,7 m arasında olan və orta fiqurlu və 1,0~1,5 m/san sürətlə hərəkət edən şəxs üçün əldə edilir. şəxsin boyu, fiquru və hərəkət sürəti dəyişərsə, aşkarlama diapazonu da dəyişəcək.
Müxtəlif hallarda işıqların həssaslığı müəyyən sapmalara malikdir.

Elektrik şəbəkəsinin nəbzinin məhsullara müdaxiləsinin qarşısını almaq üçün həll yolları:
Regional müdaxilə enerji şəbəkəsinin fərqinə görə, müdaxilənin nəbzi qeyri-müəyyəndir, ona görə də istifadəçiyə istifadə edərkən həssaslığı maksimuma tənzimləmək tövsiyə edilmir. Təklif: Zəhmət olmasa, həssaslığı müvafiq məsafədə quraşdırın və tənzimləyin istifadə edərək, təyin etməyin yanlış əməliyyatın qarşısını almaq üçün maksimum həssaslıq.

DİQQƏT: Bu məhsulu istifadə edərkən həssaslığı sizə lazım olan uyğun mövqeyə tənzimləyin, lütfən, məhsulun yanlış hərəkət nəticəsində normal işləməməsi üçün həssaslığı maksimuma tənzimləməyin. Həssaslıq çox yüksək olduğundan, səhvi asanlıqla aşkar edin. yarpaqları və pərdələri, kiçik heyvanları əsən küləyin hərəkəti və elektrik şəbəkəsi və elektrik avadanlığının müdaxiləsi ilə yanlış hərəkət. Bütün bunlar məhsulun normal işləməməsinə səbəb olur!
Məhsul normal işləmədikdə, lütfən, həssaslığı müvafiq şəkildə aşağı salmağa çalışın və sonra onu sınaqdan keçirin.

Mikrodalğalı elektromaqnit sahəsində metal və ya şüşə materialların əks olunması üçün aşkarlama məsafəsi çoxalda bilər. Beləliklə, müvafiq aşkarlama məsafəsinə çatmaq üçün həssaslığı azaldın. Səhv aşkarlanmamaq üçün heç vaxt SENS düyməsini maksimum dəyərə çevirməyin. Həmçinin ətraf mühit xəta hərəkətinə səbəb olacaq, məs. yanından keçən avtomobillər və ya küləyin səbəb olduğu dolaşan obyektlər. Məhsullar bir-birindən 4 metrdən çox məsafədə quraşdırılmalıdır, əks halda aralarındakı müdaxilə xətalara səbəb olacaqdır.

Həssaslıq potensiometrinin düzgün istifadəsi: fotoşəkildə göstərildiyi kimi, düymə həssaslığın tənzimlənməsi üzrə ixtisaslaşmışdır. İstifadə edərkən istifadəçi düyməni ortasına tənzimləyə bilər. Təbii ki, praktik istifadə prosesində həssaslığın normal olduğunu hiss edirsinizsə ,onu tənzimləməyə ehtiyac yoxdur. Əgər onun aşağı olduğunu hiss edirsinizsə, onu düzgün şəkildə daha yüksək səviyyəyə tənzimləyə bilərsiniz. Avtomobilin keçməsi, külək cismin uçması və sair kimi yanlış hərəkətlərə səbəb olan bəzi mühit səbəbindən (şək. 2-ci şəkil 3) həssaslığı maksimuma tənzimləməməyi tövsiyə edirik.

Vaxt təyini

İşıq təqribən hər hansı bir müddət ərzində AÇIQ qalacaq şəkildə təyin edilə bilər. 8 saniyə (tamamilə saat əqrəbinin əksinə çevirin) və maksimum 12 dəqiqə (tamamilə saat yönünün əksinə çevirin). Bu müddətdən əvvəl aşkar edilən hər hansı hərəkət taymeri yenidən işə salacaq. Aşkarlama zonasını tənzimləmək və gəzinti testini yerinə yetirmək üçün ən qısa müddəti seçmək tövsiyə olunur.

QEYD: İşıq söndükdən sonra təqribən. Hərəkəti yenidən aşkar etməyə başlamazdan 1 saniyə əvvəl. İşıq yalnız bu müddət keçdikdən sonra hərəkətə cavab olaraq yanacaq.

Bu, əsasən siqnalın aşkarlandığı andan işığın avtomatik yandırılmasından işığın avtomatik sönməsinə qədər gecikmə vaxtının tənzimlənməsi üçündür. Gecikmə vaxtını praktik ehtiyaclarınıza görə təyin edə bilərsiniz. Lakin enerjiyə qənaət etmək üçün gecikmə müddətini azaltsanız daha yaxşı olar, çünki mikrodalğalı sensorun davamlı sensor funksiyası var, yəni gecikmə vaxtı keçməzdən əvvəl aşkar edilən hər hansı hərəkət taymeri yenidən işə salacaq və işıq yanmağa davam edəcək. yalnız aşkarlama diapazonunda insan varsa.

Xəbərdarlıq: quraşdırma testi zamanı sensor lampadan uzaq olun, çünki o, sizi və ya heyəti sınadıqdan sonra yanacaq.

Lütfən, sınaq zamanı sensor lampası ilə müəyyən məsafə saxlayın, əks halda aşkarlama diapazonunda sizi aşkar etdikdən sonra sensor lampası yanır.

İşığa nəzarət parametri

Seçilmiş işığa cavab həddi təqribən sonsuz ola bilər. 10-2000 lüks. Təxminən 10 lüksdə axşamdan səhərə qədər işləməyi seçmək üçün tam saat əqrəbinin əksinə çevirin. Təxminən 2000lüksdə gün işığında işləməyi seçmək üçün onu tam saat əqrəbi istiqamətində çevirin. Aşkarlama zonasını tənzimləyərkən və gün işığında gəzinti testini həyata keçirərkən düymə tam saat əqrəbi istiqamətində çevrilməlidir.

LUX düyməsi sensor tərəfindən yandırıla bilən sensor lampasını tənzimləmək üçün istifadə olunur, əlavə olaraq müştərinin ehtiyaclarına uyğun olaraq uyğun yeri seçə bilərik.

İşıq ötürmə yerini gün işığının göründüyü yerə dəyişdirin.

Qeyd: Lütfən, üç funksional düyməni həddən artıq tənzimləməyin.

1. Quraşdırarkən onu uşaqlardan uzaq saxlayın.
2. Temperatur və ya rütubətin yüksək olduğu yerlərdə quraşdırmaqdan çəkinin.
3. Zəhmət olmasa quraşdırmadan əvvəl enerjini kəsin.

• Addım 1 Lampanı iki hissəyə ayırın: A və B.

• Addım 2 Düymələri ideal şəraitə çevirin
(Lütfən, yuxarıda qeyd olunan FUNCTION hissəsinə uyğun olaraq parametrləri təyin edin.).
• Addım 3 Qazma işarəsini etmək üçün məhsulun əsasını tavana qoyun.
• Addım 4 Məhsulu qeyd etdiyiniz yerə quraşdırın.
• Addım 5 Plastik genişləndirici vintini qazdığınız deliyə vurun.
• Addım 6 Naqillərə qoşulmaq üçün elektrik xəttini xətt dəliyindən keçirin.
• Addım 7 Məhsulun əsasını vintlər ilə seçilmiş yerə bərkidin.
• Addım 8 Abajuru saat əqrəbi istiqamətində bazaya çevirin. Quraşdırma tamamlandı.

Səhv və həlli

1.Serialdakı LED-lər bütün möhürlər yerində quraşdırıldıqda işləyə bilər.
2. Lütfən, işə salındıqda çıxarmayın və ya başqa lampa ilə birləşdirməyin.
3.Serialdakı LED-lər zədələndikdə, eyni reytinqli LED-lərdən istifadə edərək təmir etmək üçün sizə təcrübəli texnik lazımdır.

●Lütfən, peşəkar quraşdırma ilə təsdiqləyin.
● Quraşdırma və sökmə əməliyyatlarından əvvəl enerji təchizatını kəsin.
●Təhlükəsizlik məqsədilə enerjini kəsdiyinizə əmin olun.
●Yanlış işləmə itkilərə səbəb olur, istehsalçı heç bir məsuliyyət daşımır.

Biz məhsulun keyfiyyətini və etibarlılığını təşviq etmək öhdəliyimizə sadiqik, lakin bütün elektron komponentlərin səmərəsiz olma ehtimalı var və bu, bəzi çətinliklərə səbəb olacaq. Dizayn edərkən biz lazımsız dizaynlara diqqət yetirmişik və hər hansı problemin qarşısını almaq üçün təhlükəsizlik kvotasını qəbul etmişik.
Bu təlimat bizim icazəmiz olmadan başqa məqsədlər üçün kopyalanmamalıdır.
