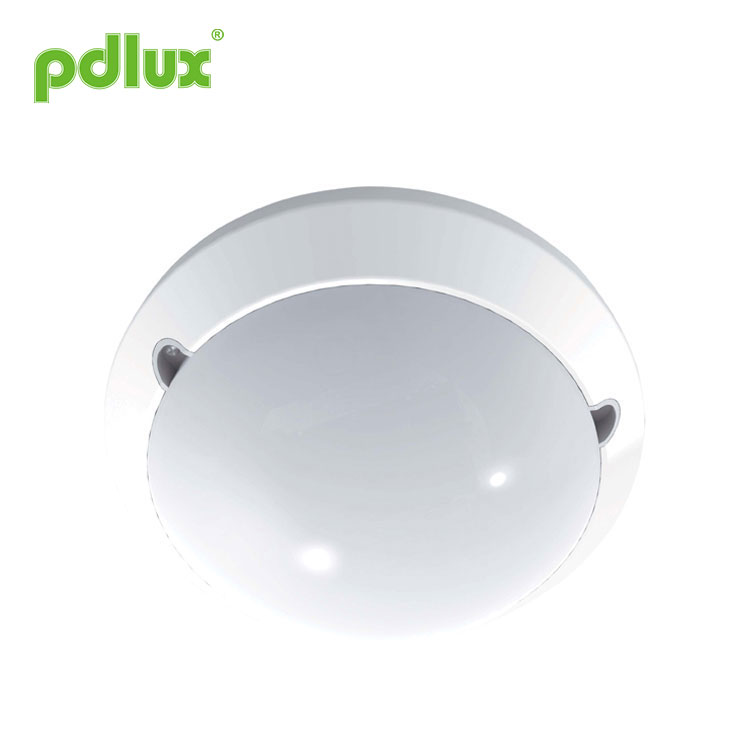

Radar Mikrodalğalı Hərəkət Sensoru Led Tavan İşığı

Mikrodalğalı Sensor Lampası PD-LED2004-G təlimatı

Xülasə

Bu mikrodalğalı sensor, idarə olunan LED işıqları açar., Mikrodalğalı sensor lampanın içərisinə quraşdırılmışdır, onun daxilində 98 ədəd yüksək parlaqlıqlı LED var, ümumi gücü 16 vattdır. İşıq yandıqda, işıq axını 800 lm-dən çox olacaq, bu, 60 vatt közərmə lampasının (≈400lm) iki qatına bərabərdir. Mikrodalğalı sensor açarı səs açarı və infraqırmızı sensor açarından sonra gələn yeni tip avtomatik açardır. aşkarlama üsulu digərləri ilə müqayisədə aşağıdakı üstünlüklərə malikdir: 1. təmassız aşkarlama, 2. Pis ətraf mühitə uyğundur, temperatur, rütubət, səs-küy, hava, toz, işığa qarşı immunitetlidir... 3.RF müdaxilə qabiliyyəti, 4.

Transmissiya gücü cəmi 0,2 mVt, İnsan orqanizminə zərər verməyəcək. Sadə quraşdırma+ asan naqillər.

Biz işıqlandırmaya nəzarətdə bu həssas qabaqcıl sensor açarları qəbul edirik, biri gələndə işığı avtomatik yandırmağa, biri sönəndə avtomatik sönməyə imkan verir. Hamamda.

Quraşdırılmış mikrodalğalı sensor açarı plastik, şüşə, taxta nüfuz edə bilər. Beləliklə, o, şüşə və ya plastik qabıq lampasında quraşdırıla bilər. İndi fərqli üstünlükləri olan müxtəlif insanların ehtiyaclarını ödəmək üçün müxtəlif mikrodalğalı sensorlu LED lampaları təmin edə bilərik.

Spesifikasiyalar

Enerji mənbəyi: 100-240V/AC
Güc tezliyi: 50/60Hz
Nominal yük: 16W Maks.(230V/AC 50Hz)
HF sistemi: 5.8GHz CW elektrik dalğası, ISM dalğa bandı
Transmissiya gücü: <0.2mW
Vaxt ayarı: 14 saniyə (S2=OFF) - 12 dəqiqə (S1=ON) (tənzimlənən)
14 saniyə (S2=OFF) - 30dəq (S1=OFF) (tənzimlənən)
20 saniyə (S2=ON) - 12 dəqiqə (S1=ON) (tənzimlənən)
20 saniyə (S2=ON) - 30 dəqiqə (S1=OFF) (tənzimlənən)
Aşkarlama diapazonu: 1-10m (radius) (tənzimlənən)
İşığa nəzarət: 10-2000LUX (tənzimlənə bilər)
Gözləmə gücü: <0.9W
Aşkarlama bucağı: 360°
İşıq axını: 800lm (isti ağ)
830 lm (soyuq ağ)
Quraşdırma hündürlüyü: 2,5-3,5 m (tavana montaj)
Çəki: təxminən 1,43 kq

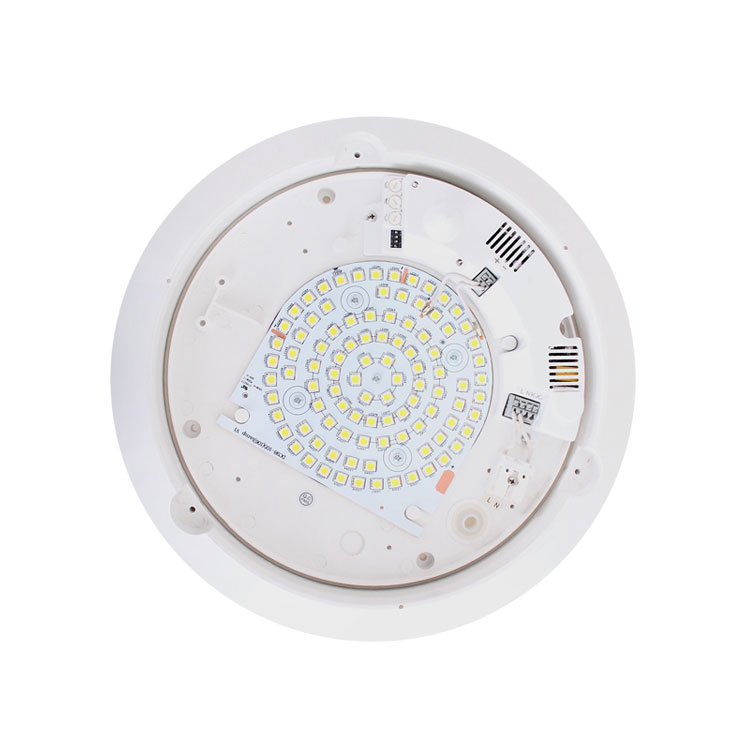

Lampa hissəsi
LED miqdarı: 98PCS
LED spesifikasiyası: T5050

Sensor məlumatı

Spektroqram

İşıq yandıqda, işıq axını 800 lm-dən çox olacaq, bu 60 vatt közərmə lampasının (≈400lm) iki qatına bərabərdir.

Quraşdırma proseduru

Qeyd: Aşağıdakı alətləri gətirin

• Addım 1 Abajuru çıxarmaq üçün vidayı söndürün (aşağıdakı kimi:  məhsul A və B olaraq iki hissəyə bölünməlidir)

• Addım 2 Düymələri ideal şəraitə çevirin (şəkil 2 kimi)

Dövrə dörd bit kod açarı var, aşağıdakıları seçə bilər.

Ətraf mühitin parlaqlığı təqribən 100LUX-dən (soyuq işıq mənbəyi) az olduqda cihaz işığı işə salır, əgər əvvəlcədən təyin edilmiş gecikmə müddətindən sonra aşkarlanma olmazsa, işıq 10% parlaqlıq vəziyyətinə daxil olur və yarımda aşkarlanana qədər bu vəziyyəti saxlayır. yol, sonra işıq daha parlaq olacaq.

Siz Daimi ON rejimini əvvəlcədən təyin edə bilərsiniz (yalnız enerji yandırıldıqda təsirlidir), yəni işığın yandırılmasını və ya söndürülməsini idarə edən elektrik açarıdır. Əgər açarı qısa müddətdə yandırsanız və ya söndürsəniz, o, ümumi işıqlandırma kimi işləyəcək. Əgər açarı uzun müddət yandırsanız, işıq təxminən 6 saata yaxın yanacaq və sonra sensor vəziyyətinə keçəcək. Söndürmək üçün açarı və sonra yandırsanız, Daimi AÇILI rejimini yenidən başlada bilərsiniz.

Aşkarlama diapazonu ayarı (həssaslıq)

Çatışma sensor işığını 2,5 m hündürlükdə quraşdırdıqdan sonra yerdə yaranan az və ya çox dairəvi aşkarlama zonasının radiuslarını təsvir etmək üçün istifadə edilən termindir, minimum məsafəni (təqribən 1 m radius) seçmək üçün çatma nəzarətini tam saat yönünün əksinə çevirin, və maksimum əhatə dairəsini (təqribən 10m radius) seçmək üçün tam saat əqrəbi istiqamətində.

QEYD: yuxarıdakı aşkarlama məsafəsi, boyu 1,6m~1,7m arasında, orta fiqurlu və 1,0~1,5m/san sürətlə hərəkət edən şəxs üçün əldə edilir. şəxsin boyu, fiquru və hərəkət sürəti dəyişərsə, aşkarlama məsafəsi də dəyişəcək.

Müxtəlif hallarda işıqların həssaslığı müəyyən sapmalara malikdir.

Bu məhsulu istifadə edərkən, lütfən, həssaslığı sizə lazım olan uyğun mövqeyə tənzimləyin, lütfən, məhsulun təsir etməməsi üçün həssaslığı maksimuma tənzimləməyin.səhv hərəkət nəticəsində normal işləmir. Həssaslıq çox yüksək olduğundan külək əsən yarpaqlar və pərdələr, kiçik heyvanlar tərəfindən yanlış hərəkəti və elektrik şəbəkəsi və elektrik avadanlığının müdaxiləsi ilə səhv hərəkəti asanlıqla aşkar edin. Məhsula rəhbərlik edənlərin hamısı normal işləmir!
Məhsul normal işləmədikdə, lütfən, həssaslığı müvafiq şəkildə aşağı salmağa çalışın və sonra onu sınaqdan keçirin.

Mikrodalğalı elektromaqnit sahəsində metal və ya şüşə materialların əks olunması üçün aşkarlama məsafəsi çoxalda bilər. Beləliklə, uyğun aşkarlama məsafəsinə çatmaq üçün həssaslığı azaldın. Səhv aşkarlanmasının qarşısını almaq üçün heç vaxt SENS düyməsini maksimum dəyərə çevirməyin. Həmçinin ətraf mühit səhv hərəkətlərə səbəb olacaq, məsələn. yanından keçən avtomobillər və ya küləyin səbəb olduğu gəzən əşyalar. Məhsullar bir-birindən 4 metrdən çox məsafədə quraşdırılmalıdır, əks halda onların arasına müdaxilə xəta əməlinə səbəb olacaq.

Vaxt təyini

İşıq təqribən hər hansı bir müddət ərzində AÇIQ qalacaq şəkildə təyin edilə bilər. 14 saniyə (tamamilə saat əqrəbinin əksinə çevirin) və maksimum 12 dəqiqə (30 dəqiqə) (tamamilə saat əqrəbi istiqamətində çevirin). Bu müddətdən əvvəl aşkar edilən hər hansı hərəkət taymeri yenidən işə salacaq. Aşkarlama zonasını tənzimləmək və gəzinti testini yerinə yetirmək üçün ən qısa vaxtı seçmək tövsiyə olunur.

QEYD: İşıq söndükdən sonra təqribən. Hərəkəti yenidən aşkar etməyə başlamazdan 1 saniyə əvvəl. İşıq yalnız bu müddət keçdikdən sonra hərəkətə cavab olaraq yanacaq.

Bu, əsasən siqnalın aşkarlandığı andan işığın avtomatik yanması və işığın avtomatik sönməsinə qədər gecikmə vaxtının tənzimlənməsi üçündür. Gecikmə vaxtını praktiki ehtiyaclarınıza görə təyin edə bilərsiniz. Lakin enerjiyə qənaət etmək üçün gecikmə müddətini azaltsanız daha yaxşı olar, çünki mikrodalğalı sensorun davamlı sensor funksiyası var, yəni gecikmə vaxtı keçməzdən əvvəl aşkar edilən hər hansı hərəkət taymeri yenidən işə salacaq və işıq yanmağa davam edəcək. yalnız aşkarlama diapazonunda insan olduqda.

İşığa nəzarət parametri

Seçilmiş işığa reaksiya həddi təqribən sonsuz ola bilər. 10-2000 lüks.
Təxminən 10 lüksdə axşamdan səhərə qədər işləməyi seçmək üçün onu tam saat yönünün əksinə çevirin.
Təxminən 2000 lüksdə gündüz işləməsini seçmək üçün onu tam saat əqrəbi istiqamətində çevirin. Aşkarlama zonasını tənzimləyərkən və gün işığında gəzinti testini həyata keçirərkən düymə tam saat əqrəbi istiqamətində çevrilməlidir.

Qeyd: Lütfən, üç funksional düyməni həddən artıq tənzimləməyin. Çünki üç funksional düymə birbaşa komponentlərə qoşulmuşdur, üç komponentin hər birində kiçik stoper vardır, düymələri başdan sona tənzimlədikdə həddindən artıq dönmə dayandırıcıya zərər verəcək, və 360°-yə gətirib çıxaracaq. dayanmadan dönmək. Tənzimləmə diapazonu 270°-dir, lütfən buna diqqət edin.

• Addım 3 Qazma işarəsi etmək üçün məhsulun əsasını tavana qoyun (şəkil 4 kimi)
• Addım 4 Məhsulu qeyd etdiyiniz yerə quraşdırın (şəkil 5 kimi)

• Addım 5 Plastik genişləndirici vintini qazdığınız deliyə döyün (şəkil 6 kimi)
• Addım 6 Naqillərə qoşulmaq üçün elektrik xəttini xətt dəliyindən keçirin (Şəkil 7 kimi)

Bağlantı tel diaqramı

K1 və K2 bir açara, L-dən K1-ə elektrik enerjisinə, sonra K2-dən çıxışa bərabərdir. N-in o biri ucuna qoşulun. Maksimum yük 200W(220V)

• Addım 7 Məhsulun əsasını vintlər ilə seçilmiş yerə bərkidin (şəkil 8 kimi)

• Addım 8 PC lampasını vintlər ilə bazaya bərkidin (şəkil 9 kimi)

Səhv və həlli

QEYD: bu sensorun yüksək tezlikli çıxışı <0,2 mVt-dir - bu, mobil telefonun və ya mikrodalğalı sobanın ötürücü gücünün yalnız 5000-ə bərabərdir.

1.Serialdakı LED-lər bütün möhürlər yerində quraşdırıldıqda işləyə bilər.
2. Lütfən, işə salındıqda çıxarmayın və ya başqa lampa ilə birləşdirməyin.
3.Serialdakı LED-lər zədələndikdə, eyni reytinqli LED-lərdən istifadə edərək təmir etmək üçün təcrübəli texnik lazımdır.

●Lütfən, peşəkar quraşdırma ilə təsdiqləyin.
● Quraşdırma və sökmə əməliyyatlarından əvvəl enerji təchizatını kəsin.
●Təhlükəsizlik məqsədilə enerjini kəsdiyinizə əmin olun.
●Yanlış işləmə itkilərə səbəb olur, istehsalçı heç bir məsuliyyət daşımır.

Biz məhsulun keyfiyyətini və etibarlılığını təşviq etmək öhdəliyimizə sadiqik, lakin bütün elektron komponentlərin səmərəsiz olma ehtimalı var ki, bu da bəzi çətinliklərə səbəb olacaq.
Dizayn edərkən biz lazımsız dizaynlara diqqət yetirmişik və hər hansı problemin qarşısını almaq üçün təhlükəsizlik kvotasını qəbul etmişik.
Bu təlimat bizim icazəmiz olmadan başqa məqsədlər üçün kopyalanmamalıdır.
