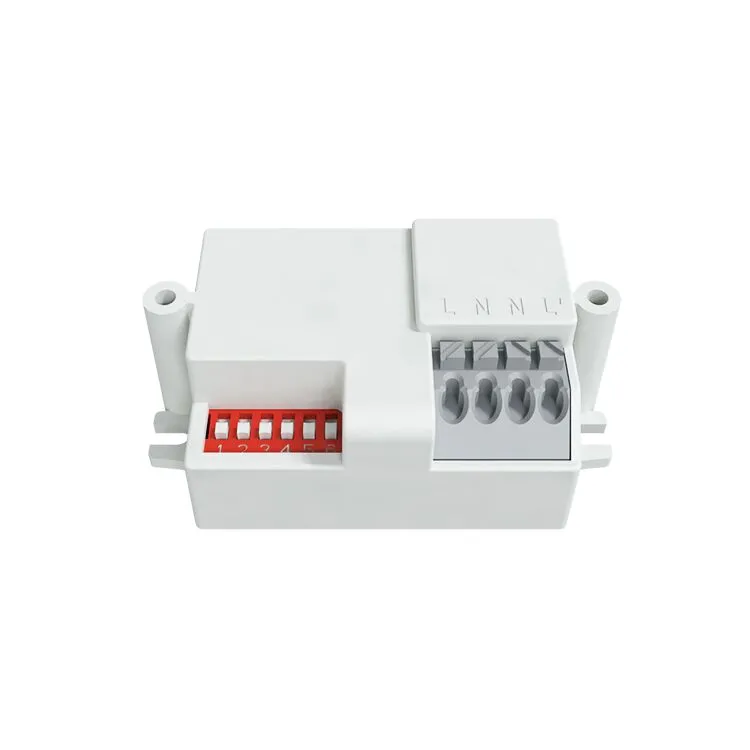

Pdlux pd-mv1031 360 ° tavan mikroavtobusu mikrodalğalı mikrodalğalı hərəkət sensoru
Bu, aşkarlama diapazonunun 360 ° və iş tezliyi 5.8ghz olan bir hi-dəqiq bir rəqəmsal mikrodalğalı sensordur. Buraxılış və qəbulu birləşdirən Doppler prinsipinə əsaslanır. MCU (mikro idarəetmə vahidi) qəbul edir (mikro idarəetmə), onun dəqiqliyini artırır və günah nisbətini azaldır. Görünüşdə incədir və quruluşda kompaktdır. Bu, yüklərə müstəqil olaraq qoşula bilər və ya şüşədən və ya plastikdən hazırlanmış lampa ilə işıqların içərisinə asanlıqla quraşdırıla bilər. Təhlükəsizlik mühafizəsi və ya enerji qənaət üçün keçid, yuyucu otağı, lift, ev təsərrüfatında və ya digər ictimai yerlərdə geniş tətbiq olunur.
Sorğu göndərin

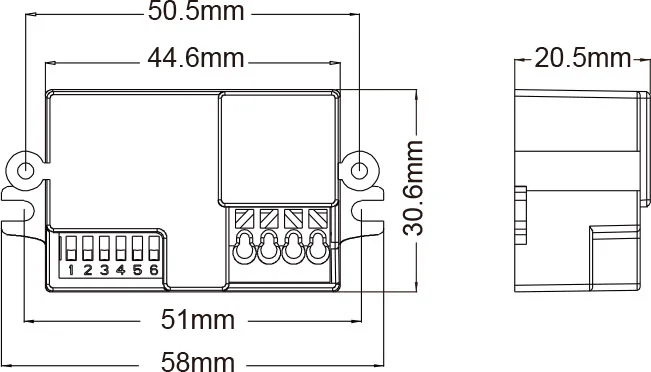

Məhsul ölçüsü
Xülasə
Bu, aşkarlama diapazonunun 360 ° və iş tezliyi 5.8ghz olan bir hi-dəqiq bir rəqəmsal mikrodalğalı sensordur. Buraxılış və qəbulu birləşdirən Doppler prinsipinə əsaslanır. MCU (mikro idarəetmə vahidi) qəbul edir (mikro idarəetmə), onun dəqiqliyini artırır və günah nisbətini azaldır. Görünüşdə incədir və quruluşda kompaktdır. Bu, yüklərə müstəqil olaraq qoşula bilər və ya şüşədən və ya plastikdən hazırlanmış lampa ilə işıqların içərisinə asanlıqla quraşdırıla bilər. Təhlükəsizlik mühafizəsi və ya enerji qənaət üçün keçid, yuyucu otağı, lift, ev təsərrüfatında və ya digər ictimai yerlərdə geniş tətbiq olunur.
Xüsusiyyət
1.Non-radiasiya ziyanı: onun ötürücü gücü 0,2 mVt-dan aşağıdır, bu da insan bədəninə zərər vermir.
2.Grong Müdaxilə əleyhinə qabiliyyət, temperaturun temperaturu -15 ℃ - + 70 ℃.
3. Tezlik sabitdir və tezlik diapazonunda tezlik sürüşməsi baş vermir.
Sensor məlumatı
Ayarlama qaydası: DIP keçid
Xüsusiyyətlər
| Güc mənbəyi: | 100-277Vac |
| Güc Tezliyi: | 50 / 60hz |
| HF sistemi: | 5.8GHz (mərkəz tezliyi) cw elektrik dalğası, ISM qrupu |
| Reytinqli yük: | 800W Max.Tungsten (220-277Vac) 200w Max.Fluorescent & LED (220-277Vac) 400W Max.Tungsten (100-130Vac) 100W Max.Fluorescent & LED (100-130Vac) |
| Müdafiə səviyyəsi: | IP20, II sinif |
| Transmissiya Gücü: | <0.2mw |
| Aşkarlama bucağı: | 360 ° |
| Açıqlama diapazonu: | 3M-5M-7M (radio.) (Tənzimlənən) |
| Vaxtın qəbulu: | 5SEC-120SEC-200SEC, (tənzimlənən) |
| İşıq nəzarət: | 10Lux-50LUX-> 2000LUX, (tənzimlənən) |
| Quraşdırma oturmaq: | Daxili, tavan montajı |
| Güc istehlakı: | təqribən.0.5w |
| İş temperaturu: | -15 ° C ~ + 70 ° C |

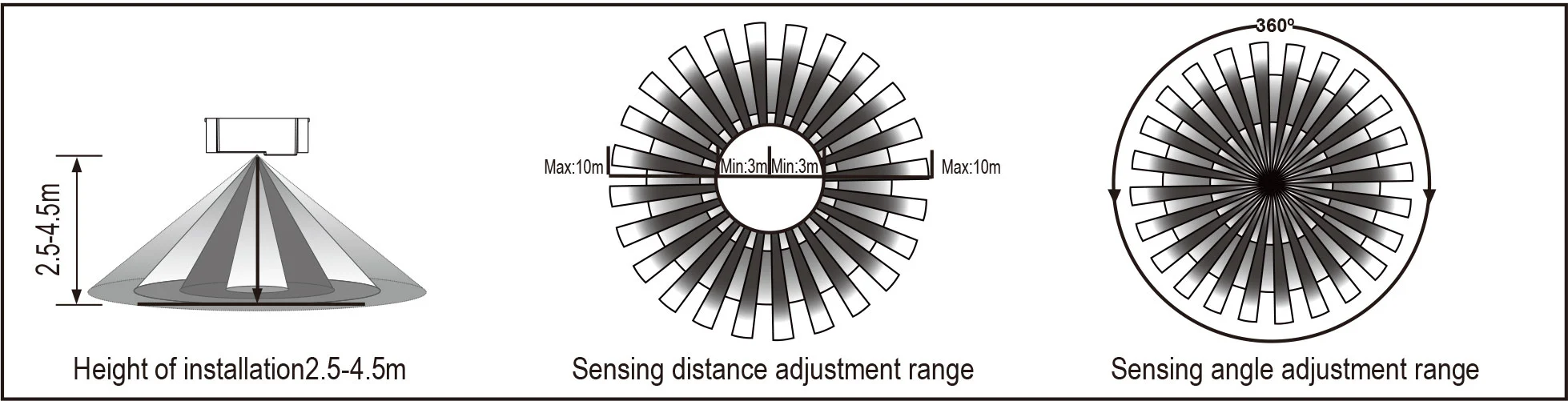

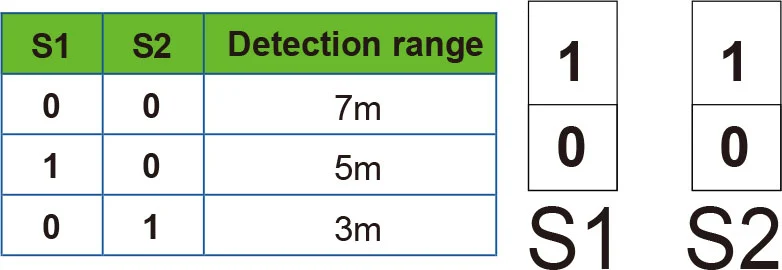

Aşkarlama diapazonu (həssaslıq) S1 S2
Detection diapazonu, 3 m yüksəklikdə quraşdırıldıqda yerə təxminən dairəvi tökmə radiusunu təsvir etmək üçün istifadə olunan termindir. Keçidin "1" olduğunu təyin etmək üçün "0" dir.
DİQQƏT: Bu məhsulu istifadə edərkən həssaslığı (aşkarlama diapazonunu uyğun bir dəyəri (aşkarlama diapazonunu) uyğunlaşdırın, lakin əsən yarpaqlar və pərdələr, kiçik heyvanların və elektrik avadanlıqlarının müdaxiləsi ilə səhv hərəkətin yaranmasına səbəb olan anormal reaksiyanın qarşısını almaq üçün maksimum dərəcədə tənzimləyin. Yuxarıda göstərilənlərin hamısı səhv reaksiyasına səbəb olacaqdır. Məhsul normal işləmədikdə, həssaslığı lazımi şəkildə aşağı salmağa çalışın və sonra sınayın. İnsan hərəkəti sensor induksiyasına səbəb olacaq, buna görə funksiya testində olanda induksiya bölgəsini tərk edin və sensorun davamlı işinin qarşısını almaq üçün hərəkət etməyin.

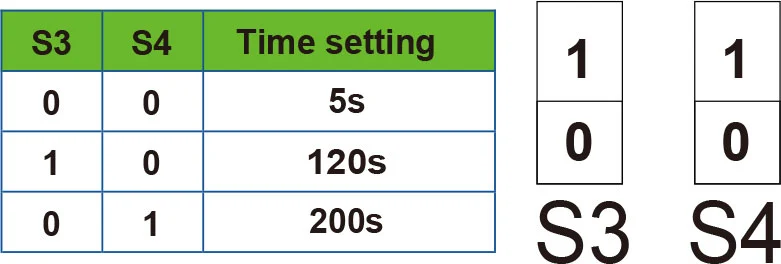

S3 S4 vaxt təyin etmək
5 saniyədən 200 saniyəyə qədər müəyyən edilə bilər. Bu müddətdən əvvəl aşkarlanan hər hansı bir hərəkət Taymeri yenidən başlayacaq. Aşkar edilmiş diapazonun tənzimlənməsi və gəzinti testini yerinə yetirmək üçün ən qısa vaxtı seçmək tövsiyə olunur. Keçidin "1" olduğunu təyin etmək üçün "0" dir.
Əsasən siqnal aşkarlandığı andan və işıq avtomatik olaraq işlənənə qədər yüngül avtomatik açılan andan gecikmə vaxtının tənzimlənməsi üçündür. Gecikmə vaxtını praktik ehtiyacınıza təyin edə bilərsiniz. Ancaq mikrodalğalı sensorun davamlı hiss etmə funksiyasına sahib olduğu üçün enerji qənaət etmək üçün gecikmə naminə gecikmə vaxtını daha da azaltmalısınız, yəni gecikmə vaxtı keçməmiş bir hərəkətin timerə yenidən başlayacaq və işığın aşkarlanmasında insan olub olmadığı təqdirdə davam edəcəkdir.

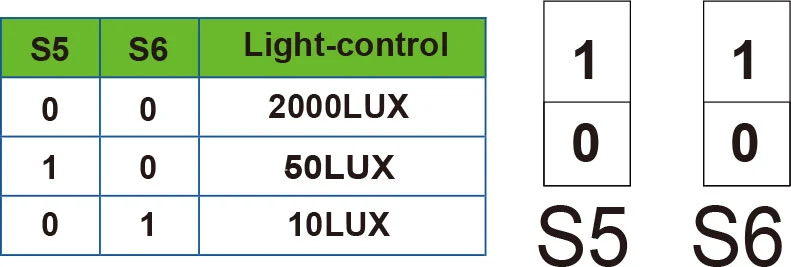

S5 S6 yüngül idarəetmə parametrləri
Bu 10 ~> 2000 lüks aralığında müəyyən edilə bilər. Keçidin "1" olduğunu təyin etmək üçün "0" dir.
Bu təlimat bu məhsulun hazırkı məzmun proqramlaşdırma üçün, istehsalçıya heç bir dəyişiklik və dəyişiklik olmasıdır!
Şirkətin icazəsi olmadan hər hansı digər məqsəd üçün təlimat kitabçasının məzmununu kopyalamaq qəti qadağandır.
| Arıza | Uğursuzluq səbəbi | Həlli |
| Yük işləyə bilmir. | İşıq işıqlandırma səhv qurulur. | Yükün parametrini tənzimləyin. |
| Yük hər zaman işləyir. | Yük qırılıb. | Yükü dəyişdirin. |
| Güc söndürülür. | Gücü yandırın. | |
| Aşkar edildiyi bölgədə davamlı bir siqnal var. | Təsbit sahəsinin parametrlərini yoxlayın. | |
| Yük siqnalı aşkar edilmədikdə yük işləyir. | Sensor etibarlı siqnalları aşkar edə bilmədiyi üçün lampa yaxşı quraşdırılmadı. | Quraşdırma yerini yenidən tənzimləyin. |
| Hərəkətli siqnal sensoru (divarın arxasında hərəkət, kiçik əşyaların hərəkəti və s.) | Təsbit sahəsinin parametrlərini yoxlayın. | |
| Hərəkət siqnalı aşkar edildikdə yükləmə işləmir. | Hərəkət sürəti çox sürətlə və ya müəyyən edilmiş aşkarlama sahəsi çox kiçikdir. | Təsbit sahəsinin parametrlərini yoxlayın. |
Xəbərdarlıq! Aşağıdakı vəziyyətlər səhv reaksiyasına səbəb olacaqdır.
1. Killəcik obyektinə quraşdırılmış rebel səhv reaksiyasına səbəb olacaqdır.
2. Külək tərəfindən partladılmış titrəyən pərdələr səhv reaksiyasına səbəb olacaqdır. Zəhmət olmasa quraşdırmaq üçün uyğun yeri seçin.
3. Trafikin məşğul olduğu yerin qurulması səhv reaksiyasına səbəb olacaqdır.
4.Bütün avadanlıqların istehsal etdiyi qığılcımlar səhv reaksiyasına səbəb olacaqdır.
● Zəhmət olmasa, prefessional quraşdırma ilə təsdiqləyin.
● Təhlükəsizlik məqsədləri üçün quraşdırma və çıxarılması əməliyyatları əvvəl gücünü kəsin.
● Yanlış işləmə nəticəsində yaranan hər hansı bir itki, istehsalçı heç bir məsuliyyət daşımır.
