Pdlux pd-m330-k 24ghz mmwave həyatın mövcudluğu aşkar sensoru
Müəyyən bir ərazidə insanları aşkar etmək üçün FMCW istifadə edin. Dəqiq insan aşkarlanması alqoritmi ilə radar siqnal emalını birləşdirərək, hərəkət və stasionar insan hədəflərini aşkar edə bilən yüksək həssaslıq insan aşkarlanması əldə edilə bilər. Bioloji varlıq (əsasən insan bədəni), insan bədəni də, yuxu insanları da daxil olmaqla, insan bədəni bədən hərəkətləri olmadan həssaslıq aralığında nəfəs və ürək döyüntüsü kimi xüsusiyyətləri aşkar edilmişdir.
Model:PD-M330-K
Sorğu göndərin
Xülasə
Müəyyən bir ərazidə insanları aşkar etmək üçün FMCW istifadə edin. Dəqiq insan aşkarlanması alqoritmi ilə radar siqnal emalını birləşdirərək, hərəkət və stasionar insan hədəflərini aşkar edə bilən yüksək həssaslıq insan aşkarlanması əldə edilə bilər. Bioloji varlıq (əsasən insan bədəni), insan bədəni də, yuxu insanları da daxil olmaqla, insan bədəni bədən hərəkətləri olmadan həssaslıq aralığında nəfəs və ürək döyüntüsü kimi xüsusiyyətləri aşkar edilmişdir.
Xüsusiyyətlər
| Əməliyyat tezliyi: | 24-24.24GHz |
| Reytinqli yük: | 800w (rezistiv) / 300w (kapasitiv) |
| Qiymətləndirilmiş gərginlik: | 100-240V AC, 50 / 60Hz |
| Çıxış siqnalı: | ON / OFF keçid |
| Gözləmə güc istehlakı: | <0.4w |
| Quraşdırma hündürlüyü: | 2-3 m |
| Təsbit radiusu: | > 3M (bir aşkarlama aralığı ilə) 1-3 metr radius) hərəkət edin aşkarlama radiusu 3-6 m-ə qədər. |
| Yüngül idarəetmə diapazonu: | 5-300lux - gündüz |
| Gecikmə bağlanması: | 5 saniyə 3 dəqiqəyə qədər (Dəst Lazım olduqda gecikmə vaxtı) Mühafizə səviyyəsi IP20 |

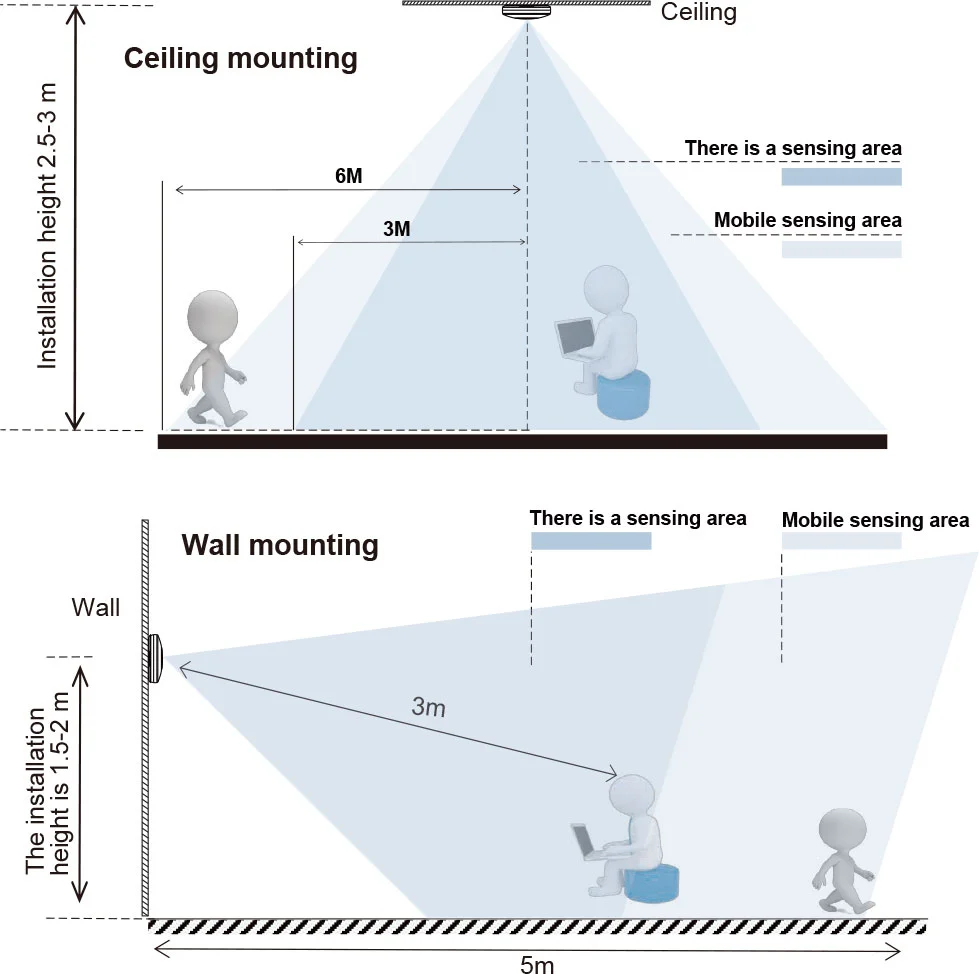

Açıklamanın sxematik diaqramı
Funksiya
Gündüz və gecəni avtomatik olaraq müəyyənləşdirin. İstəyinizə görə mühit işığını tənzimləyə bilər: Günəşə (maks) növbə ilə (maks), gündüz və gecə işləyəcək. Düzəliş üçün gəlincə, sınaq yoluna baxın.
Zaman gecikməsi davamlı olaraq əlavə olunur: İlk induksiyaçıdan sonra ikinci induksiya siqnalını aldıqda, ilk dəfə gecikmə əsasları bir daha vaxt hesablayacaqdır. (Vaxt təyin et)
Gecikmə tənzimlənməsi: Lazım olduqda təyin edilə bilər. Minimum dəyər 5 saniyədir və maksimum dəyər 3 dəqiqədir

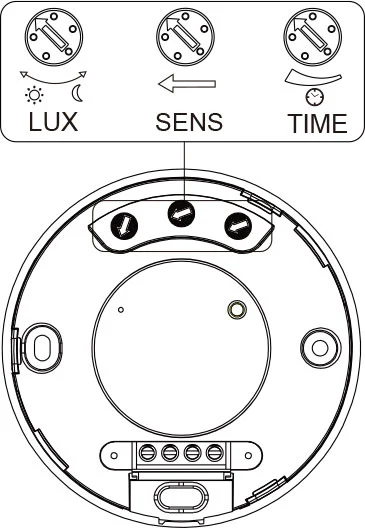

(1) yüngül idarəetmə qəbulu
İş işığını tənzimləyin. Onu artırmaq və onu azaltmaq üçün saat yönünün əksinə saat yönünde dönün. Mini-yə dönərkən, yalnız maksimuma dönərkən 10Lix-ə qədər işıq nəzarətinin altında işləyəcək, hər hansı bir işıq nəzarət edə bilər.
(2) vaxt qəbulu
Yük işlərinin vaxt ayırılması tənzimləyin. Onu artırmaq və onu azaltmaq üçün anticlock yönünün əksinə saat yönünde dönün. Vaxt qəbulu maksimuma çevrildikdə təxminən 3min, vaxt qəbulu isə miniyə dönərkən 5 ssendir.
(3) aşkarlama diapazonu (həssaslıq)
Aşkar edilmə məsafəsi, alt tərəfə saat yönünün əksinə və maksimum altına dönərkən maksimumdur.
Radar aşkarlamasının maksimal diapazonu, insan bədəni və sensor arasındakı 6 m düz xətt məsafəsidir və aşkarlama diapazonu 1-6 m-dir.
Qeyd: İşıq avtomatik olaraq söndürüldükdə, sensorun başqa bir hərəkəti aşkarlamağa hazır olduqda 1 saniyə çəkəcək, yəni yalnız siqnal 1 saniyə sonra işığın avtomatik olaraq açıla bilər.
Əsasən siqnal aşkarlandığı andan və işıq avtomatik olaraq işlənənə qədər yüngül avtomatik açılan andan gecikmə vaxtının tənzimlənməsi üçündür. Gecikmə vaxtını praktik ehtiyacınıza təyin edə bilərsiniz. Ancaq infraqırmızı sensorun davamlı hiss etmə funksiyasına sahib olduğundan, bu, timerə yenidən başlamazdan əvvəl infraqırmızı sensorun davamlı bir hərəkətin funksiyasına sahib olması üçün gecikmə vaxtını daha da yaxşılaşdırsanız, bu da təvazökar sensorun funksiyasına sahibdir və işığın aşkarlanmasında yalnız insan olub olmadığı təqdirdə davam edəcəkdir.

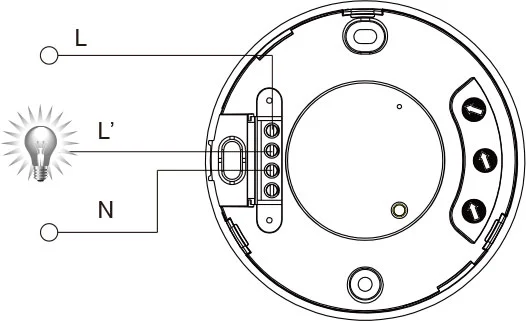

Bağlantı tel diaqramı
● N, l qoşun, güclə;
● N, L'u yüklə əlaqə qurun.

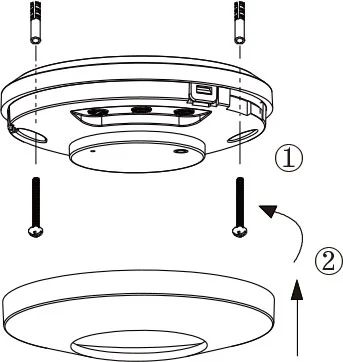

Quraşdırma təlimatı
Qeyd:
Söndürmə gücünü quraşdırmadan əvvəl
Test
1. Lüks Knobu saat yönünün əksinə maksimum (günəşə) çevirin. Time Time Knob saat yönünün əksinə, saat yönünde maksimumuna saat yönünün əksinə.
2. Gücdən sonra davamlı siqnal aşkar edilmədikdə, nəzarət edilən yük 5 saniyədən 3 dəqiqəyə qədər işləməyi dayandıracaq.
3. Bir dəfə aşkar edildikdən sonra yük işləyir və göstərici işığı yanır. 5 saniyədən 3 dəqiqədən sonra davamlı siqnal aşkar edilmədikdə, göstərici işığı işini dayandırır. 5 saniyədən sonra bir siqnal aşkar edilərsə, yük işə başlamalıdır, göstərici işığı işıqlandırmalı və 5 saniyədən 3 dəqiqəyə qədər işləməyi dayandırır. Bu zaman davamlı siqnal aşkar edilməyib.
4. Lüks düymələrini saat yönünün əksinə minimuma çevirin. Test 10Lux və ya yuxarıda aparılırsa, bu, yükləmə işinin dayandırılmasından sonra yüklənməməlidir; Amma aşkar pəncərəsini qeyri-şəffaf bir obyekt (dəsmal və s.) Olan, yüklə işləyəcək. Zəmanət siqnalları olmadıqda, yük 5 saniyə ərzində 3 dəqiqəyə qədər işləməyi dayandırmalıdır.
Bu təlimat bu məhsulun hazırkı məzmun proqramlaşdırma üçün, istehsalçıya heç bir dəyişiklik və dəyişiklik olmasıdır!
Şirkətin icazəsi olmadan hər hansı digər məqsəd üçün təlimat kitabçasının məzmununu kopyalamaq qəti qadağandır.
