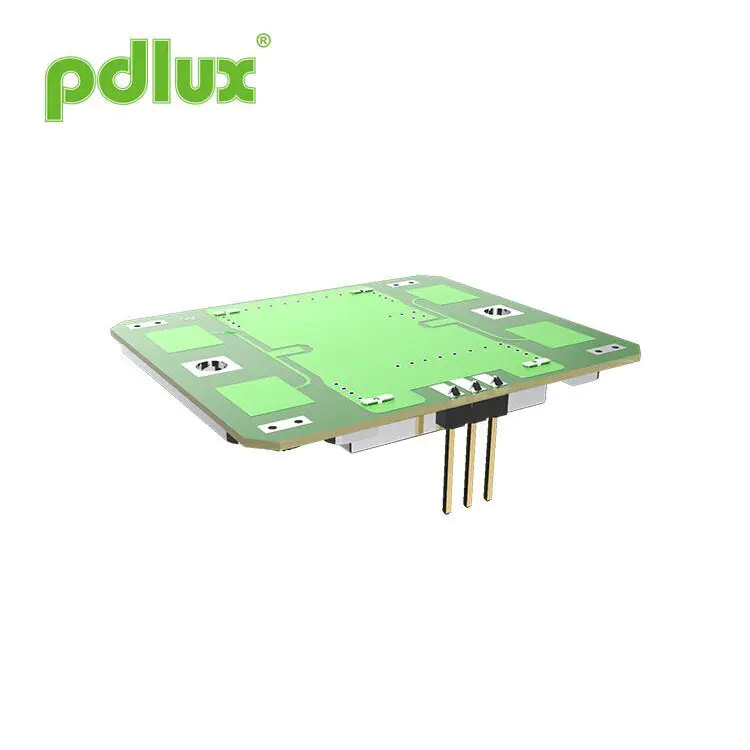

PİN çıxışı olan PD-V9-S X-Band Doppler Mikrodalğalı sensoru modulu
Yığcam və özelleştirilebilir, pd-v9-s X-band doppler mikrodalğalı sensor sensoru modulu, qabaqcıl hissiyyat məhsullarınıza inteqrasiya üçün qurulmuşdur. PD-v9-S, bir pin çıxışı olan bir miniatürləşdirilmiş X-band Doppler Radar moduludur, inkişaf etdiricilər və sistem inteqratorları üçün mükəmməldir. Bu regional tezlikli özelleştirilməsini dəstəkləyir və dəqiq aşkarlama üçün geniş əhatə və yönləndirilmiş e-təyyarə üçün ikiqat təyyarəli hiss etmə quruluşu - geniş H-təyyarədir. Sensor, batareyanın işlədilmiş və ya quraşdırılmış sistemləri üçün uyğun hala gətirərək, aşağı güclü pwM rejimində səmərəli işləyir. Müraciətlərə ağıllı işıqlandırma, sürət hissi, giriş nəzarəti və iot hərəkət aşkarlanması daxildir. Xüsusi inkişaf və OEM / ODM xidmətləri mövcuddur.
Model:PD-V9-S
Sorğu göndərin
Ölçü
Xüsusiyyət
- Tezlik qəbulu: 10.525-10.587ghz
- patch anten də daxil olmaqla
- DRO: Dielektrik rezonator Oscilato
- Aşağı DC cari drenajı
- kiçik ölçülü
- rohs uyğunluq
Xüsusiyyətlər
| Maddə | Xüsusiyyətlər | |
| Tezlik qəbulu | 10.525-10.587ghz (müxtəlif tələblərə uyğun olaraq) | |
| Şərt | TA = +25 C, Şərab = +5 VDC | |
| Əməliyyat gərginliyi | +5.0 ± 0.5 VDC | |
| Əməliyyat cərəyanı | <32 Me Növü. | |
| Çıxış gücü | 20 mw (13 dbm) e.i.r.p. tip. | |
| Tezlik sabitliyi | ± 5 mhz max. (Ta: -30 ilə +55 c) | |
| Zərərin həssaslığını geri qaytarın | -90 DBC TYP. | |
| İkinci harmonik emissiya | -40 dbm diapazonu | |
| Anten Beamwidth (-3 DB) | E-təyyarə | 36 dərəcə nom. (72 dərəcə olan nəsli tam bucaq) |
| Həpan | 72 dərəcə nom. (144 dərəcə olan nəsli tam bucaq) | |
| RF interfeysi | Antenna | |
| Temperatur aralığı | -30 ilə +55 c (standart istifadə sahəsi), -40 ilə +80 c (maksimum istifadə silsiləsi) | |
| Uyğunluq üçün tənzimləmə | ETS 300 440 | |
Radiasiya nümunəsi
Qısa giriş
PD-V9 seriyası parlaqlıq sensoru X-bandda fəaliyyət göstərir. Əməliyyat tezliyi 10.525GHz-ə 10.525GHz-ə qədər tezlik diapazonunda. İstifadəçilərin yerləşdiyi ölkənin tezlik qaydalarına uyğun olaraq özelleştirmeye əsaslanaraq alış-veriş etməlidirlər. Məsələn, 10.525GHz, 1 0.587ghz, 10.687ghz. PD-V9 seriyası sensorları təhlükəsizlik və nəzarət tətbiqetmələrində, avtomatik qapı sensorları, mobil zondlama işıqları, iot sensorlar, sürət sensorları və müxtəlif mobil sensor məhsulları.
Sensorun H-təyyarəsi böyük bucaq aşkarlanması və kiçik bucaq aşkarlanması var. İstifadəçilər istifadə zamanı lazım olduqda müxtəlif açılarda sensoru düzəldə bilərlər. Sanki istifadəçilər sensorun işləyən cərəyanını mümkün qədər kiçik olmasını istəyirlər, sensorun elektrik təchizatı rejimini, işləyən cərəyanı effektiv şəkildə azalda bilən pwm (vəzifə dövrü) rejiminə təyin edə bilərsiniz.
Mümkün problemlərlə qarşılaşdı
İstifadəçilər orijinal sensoru istifadə edərkən və ya birbaşa əvəz edərkən aşağıdakı məsələlərlə qarşılaşdıqda.
1. İlk istifadə:
PD-V9-S X-Band Doppler Mikrodalğalı sensor sensoru modulundan istifadə edərkən ilk dəfə pin çıxışı və yüksək həssaslıq və ya kifayət qədər həssaslıqla qarşılaşan, əvvəlcə gücləndirici dövrənin qazanma vəziyyətini yoxlamalısınız. Və MCU-nun siqnalları emal etmək üçün istifadə etdiyi hesablama metodunun olmaması uyğundur. Ümumiyyətlə, bir həll tapmaq asandır.
2. Əvvəllər istifadə olunan sensorlar dəyişdirildikdə yarana biləcək mümkün məsələlər:
Əvvəlcədən istifadə olunan sensorları birbaşa əvəz edərkən, yüksək həssaslıq və aşağı həssaslıq problemləri də ola bilər, bu da asanlıqla həll edilə bilər. Sadəcə gücləndirmə dövrəsini artırmaq və ya gücləndirmə dövrəsinin qazancının azalması kifayətdir. MCU-nun siqnal emal alqoritmini nəzərə almağa ehtiyac yoxdur.
İstifadə edərkən yeni başlayanların ehtiyacı ola biləcək kömək edin:
PD-v9 seriyalı sensorlardan istifadə edərkən və köməyə ehtiyac duyarkən çətinliklərlə qarşılaşarsanız. E-poçt vasitəsilə bizimlə əlaqə saxlaya bilərsiniz. Ümumiyyətlə danışan cavablar əldə edilə bilər.
Məhsul Giriş:
Məhsulun tətbiqi lazım olduqda istənilən vaxt pdlux tərəfindən dəyişdirilə və təkmilləşdirilə bilər. Mütləq hər kəsin vaxtında xəbərdar ediləcək.
