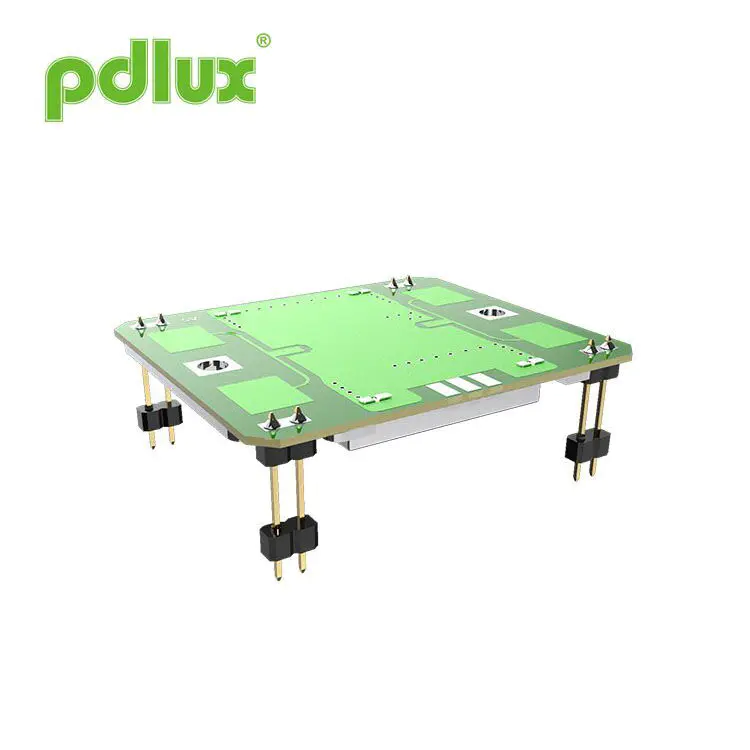

Geniş bucaq aşkarlanması ilə pd-v9-h x-band doppler modulu
Etibarlı və enerjidən səmərəli radar hərəkət sensoru axtarırsınız? Geniş bucaq aşkarlanması ilə PD-V9-H X-Band Doppler modulu ideal seçiminizdir. 10.525GHz və 10.687GHz arasında fəaliyyət göstərən X-Band Doppler Radar moduludur. Geniş H-təyyarənin aşkarlanması və dar e-təyyarə dəqiqliyi, təhlükəsizlik monitorinqi, hərəkət hiss edən işıqlar, avtomatik qapılar və digər mobil obyekt aşkarlama sistemləri kimi tətbiqlər üçün yaxşı uyğunlaşdırır. Aşağı güc tələbləri üçün istifadəçilər iş cərəyanını effektiv şəkildə azaltmaq üçün PWM rejiminə keçə bilərlər. Sürətli çatdırılma və Satışdan sonra Dəstəklənən Dəstək, geniş smartment həlli üçün etibarlı bir seçimdir.
Model:PD-V9-H
Sorğu göndərin
Ölçü
Xüsusiyyət
- Tezlik qəbulu: 10.525-10.587ghz
- patch anten də daxil olmaqla
- DRO: Dielektrik rezonator Oscilato
- Aşağı DC cari drenajı
- kiçik ölçülü
- rohs uyğunluq
Xüsusiyyətlər
| Maddə | Xüsusiyyətlər | |
| Tezlik qəbulu | 10.525-10.587ghz (müxtəlif tələblərə uyğun olaraq) | |
| Şərt | TA = +25 C, Şərab = +5 VDC | |
| Əməliyyat gərginliyi | +5.0 ± 0.5 VDC | |
| Əməliyyat cərəyanı | <32 Me Növü. | |
| Çıxış gücü | 20 mw (13 dbm) e.i.r.p. tip. | |
| Tezlik sabitliyi | ± 5 mhz max. (Ta: -30 ilə +55 c) | |
| Zərərin həssaslığını geri qaytarın | -90 DBC TYP. | |
| İkinci harmonik emissiya | -40 dbm diapazonu | |
| Anten Beamwidth (-3 DB) | E-təyyarə | 36 dərəcə nom. (72 dərəcə olan nəsli tam bucaq) |
| Həpan | 72 dərəcə nom. (144 dərəcə olan nəsli tam bucaq) | |
| RF interfeysi | Antenna | |
| Temperatur aralığı | -30 ilə +55 c (standart istifadə sahəsi), -40 ilə +80 c (maksimum istifadə silsiləsi) | |
| Uyğunluq üçün tənzimləmə | ETS 300 440 | |
Radiasiya nümunəsi
Qısa giriş
Geniş bucağı aşkarlanması ilə PD-V9-H X-Band Doppler modulu X-bandda fəaliyyət göstərir. Əməliyyat tezliyi 10.525GHz-ə 10.525GHz-ə qədər tezlik diapazonunda. İstifadəçilərin yerləşdiyi ölkənin tezlik qaydalarına uyğun olaraq özelleştirmeye əsaslanaraq alış-veriş etməlidirlər. Məsələn, 10.525GHz, 1 0.587ghz, 10.687ghz. PD-V9 seriyası sensorları təhlükəsizlik və nəzarət tətbiqetmələrində, avtomatik qapı sensorları, mobil zondlama işıqları, iot sensorlar, sürət sensorları və müxtəlif mobil sensor məhsulları.
Sensorun H-təyyarəsi böyük bucaq aşkarlanması və kiçik bucaq aşkarlanması var. İstifadəçilər istifadə zamanı lazım olduqda müxtəlif açılarda sensoru düzəldə bilərlər. Sanki istifadəçilər sensorun işləyən cərəyanını mümkün qədər kiçik olmasını istəyirlər, sensorun elektrik təchizatı rejimini, işləyən cərəyanı effektiv şəkildə azalda bilən pwm (vəzifə dövrü) rejiminə təyin edə bilərsiniz.
Mümkün problemlərlə qarşılaşdı
İstifadəçilər orijinal sensoru istifadə edərkən və ya birbaşa əvəz edərkən aşağıdakı məsələlərlə qarşılaşdıqda.
1. İlk istifadə:
İlk dəfə PD-V9 seriyası sensorundan istifadə edərkən və yüksək həssaslıq və ya kifayət qədər həssaslıqla qarşılaşdığınız zaman əvvəlcə gücləndirici dövrənin qazanma vəziyyətini yoxlamalısınız. Və MCU-nun siqnalları emal etmək üçün istifadə etdiyi hesablama metodunun olmaması uyğundur. Ümumiyyətlə, bir həll tapmaq asandır.
2. Əvvəllər istifadə olunan sensorlar dəyişdirildikdə yarana biləcək mümkün məsələlər:
Əvvəlcədən istifadə olunan sensorları birbaşa əvəz edərkən, yüksək həssaslıq və aşağı həssaslıq problemləri də ola bilər, bu da asanlıqla həll edilə bilər. Sadəcə gücləndirmə dövrəsini artırmaq və ya gücləndirmə dövrəsinin qazancının azalması kifayətdir. MCU-nun siqnal emal alqoritmini nəzərə almağa ehtiyac yoxdur.
İstifadə edərkən yeni başlayanların ehtiyacı ola biləcək kömək edin:
PD-v9 seriyalı sensorlardan istifadə edərkən və köməyə ehtiyac duyarkən çətinliklərlə qarşılaşarsanız. E-poçt vasitəsilə bizimlə əlaqə saxlaya bilərsiniz. Ümumiyyətlə danışan cavablar əldə edilə bilər.
Məhsul Giriş:
Məhsulun tətbiqi lazım olduqda istənilən vaxt pdlux tərəfindən dəyişdirilə və təkmilləşdirilə bilər. Mütləq hər kəsin vaxtında xəbərdar ediləcək.
