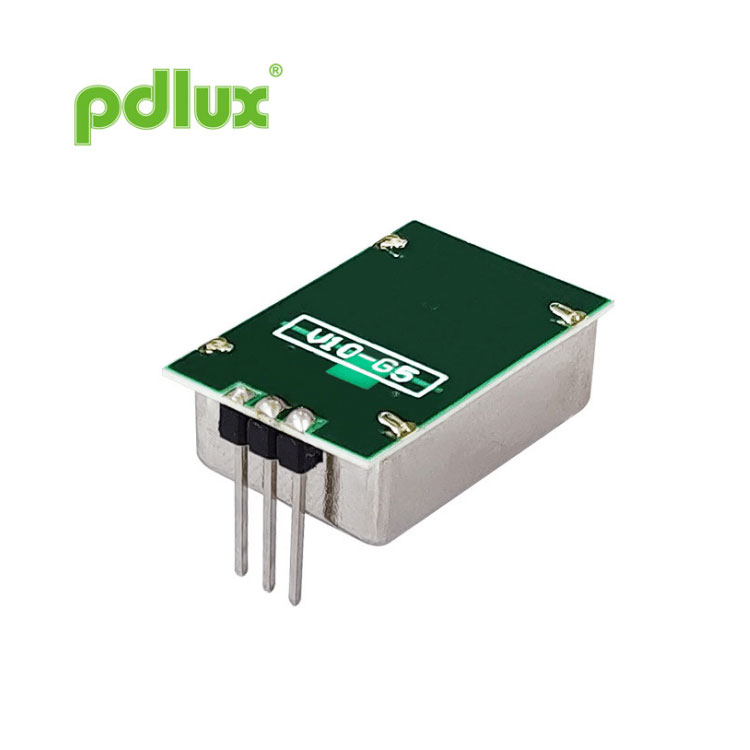

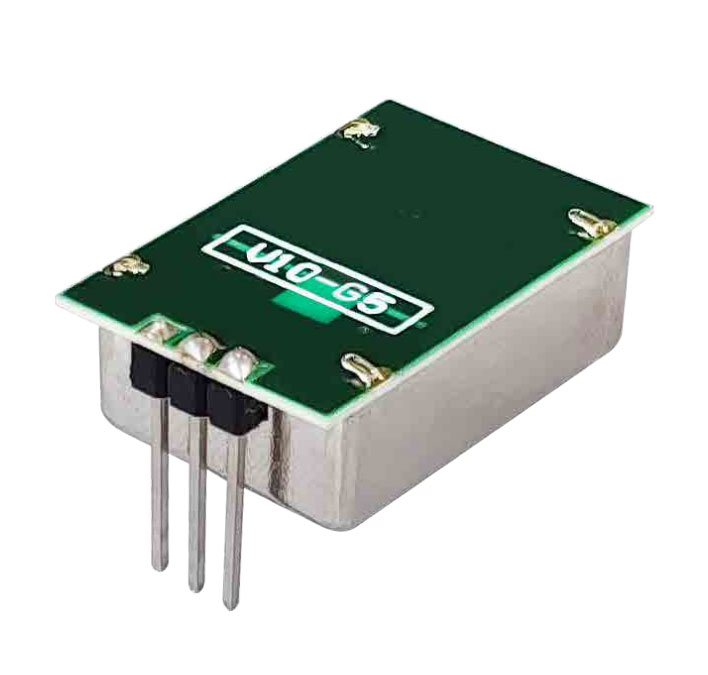

PD-V10-G5 Miniatür X-Band Mikrodalğalı Ötürücü Hərəkət Detektoru Bölməsi
Pdlux-un Çindəki fabrikində istehsal olunan, biz tanınmış PD-V10-G5 Miniatür X-Band Mikrodalğalı Ötürücü Hərəkət Detektoru istehsalçısı və təchizatçısıyıq, keyfiyyət və aydın qiymətləri təmin etmək üçün istehsalın hər bir addımını diqqətlə izləyir, müştərilərimizə sərfəli həllər təqdim edirik.
Sorğu göndərin
Metal qutuda yerləşdirilmiş qurğu sabitliyi təmin edən dielektrik rezonator stabilləşdirilmiş osilatora malikdir. CW və ya aşağı iş dövrü impuls rejimində geniş temperatur diapazonunda işləmə və inteqrasiya olunmuş artırılmış həssaslıq və etibarlılıq üçün homodin qəbuledicisi.
Bu modul ailəsi +5V və ya +3V təchizatı gərginliyi ilə mövcuddur.
Əsas fəaliyyət prinsipi ötürülən və qəbul edilən siqnal arasında tezlik dəyişikliyini aşkar etməkdən ibarətdir
vahidin baxış sahəsində hərəkət edən obyektdən geri əks olunur.
Cihaz səsli və ya vizual həyəcan siqnalı vermək üçün gücləndirilə və emal edilə bilən aşağı səviyyəli çıxış siqnalı istehsal edir
siqnal verir və möhkəm və möhkəm olduğu sübut edilmiş aşağı qiymətli səthə montaj istehsal üsullarından istifadə edir
etibarlı.
| Hissə NO. | ölkə | Tezlik | Şərhlər |
| PD-V10-501 | Böyük Britaniya | 10,587 GHz (5V) | |
| PD-V10-502 | ABŞ | 10,525 GHz (5V) | FCC-ID |
| PD-V10-502 | Belçika, Hollandiya, İtaliya | 10,525 GHz (5V) | QIRMIZI Direktivə cavab verir |
| PD-V10-301 | Böyük Britaniya | 10,587 GHz (3V) | |
| PD-V10-302 | Belçika, Hollandiya, İtaliya | 10,525 GHz (3V) | QIRMIZI Direktivə cavab verir |
| Tezlik | Cədvəl üzərində baxın |
| Güc Çıxışı (Min.) | 5 dBm EIRP |
| Əməliyyat gərginliyi | +5 V ± 0,25 V +3 V ± 0,15 V |
| Əməliyyat cərəyanı (CW) | 25mA (maksimum) 20mA (tip) |
| Harmonik Emissiyalar | <-30dBm |
| Orta cərəyan (5% DC) | 1 mA tip. |
| Pulse Eni (Min.) | 5 µsan |
| İş Dövrü (Dəq) | 1% |
| Pulse Təkrar Tezliyi | 2-4 KHz |
| Həssaslıq (10 dB S/N nisbəti üçün) | -84 dBm |
| Səs-küy (3Hz ilə 80Hz bant genişliyində ölçülür) | < 30 µV |
| Qazanc | 5 dBi |

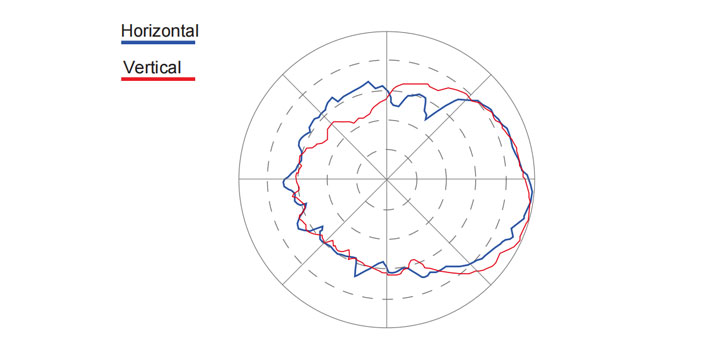

| -3 dB Şüa genişliyi | |
| E Təyyarə | 50° |
| H Təyyarə | 60° |
| Çəki | 4 q |

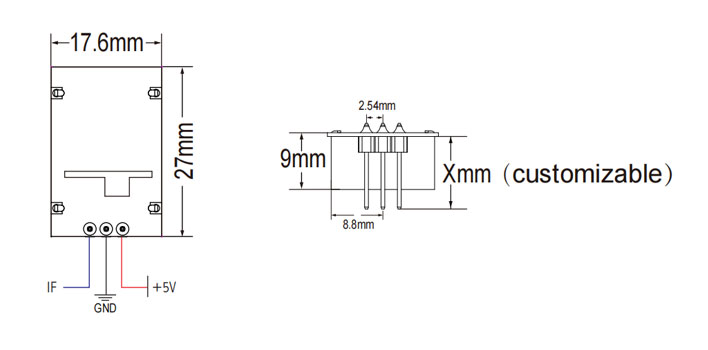

| Başlıq bağlayıcıları | 2,54 mm məsafə X3 |
| RoHS Uyğundur | |
| Güc/Temp. Əmsal (işləmə temperaturu diapazonundan artıq) | 3 dB |
| Tezlik/Temp. Əmsal (işləmə temperaturu diapazonundan artıq) | 6,5 MHz |
| İşləmə temperaturu | -20°C-dən +70°C-dək |
Sensorun çıxışının gücü (aşkarlama diapazonu) Siqnalın Səs-küyə nisbətindən asılıdır. Nominal işləmə temperaturundan yüksək və ya aşağı olan sensor da işləyə bilər, lakin performans azalacaq. Cihazların zədələnməsinin qarşısını almaq üçün rəftar zamanı diqqətli olmaq lazımdır. Düzgün elektrostatik boşalma (ESD) saxlama, daşıma, yığma və sınaqların bütün mərhələlərində ehtiyat tədbirləri görülməlidir.
