PDLUX Təkmilləşdirilmiş PD-V9H/PD-V9P/PD-V9S X-Band Doppler Algılama Modullarını təqdim edir, Fərdi Pinsiz Versiya Könüllüdür
Ningbo PDLUX Electronic Technology rəsmi olaraq PD-V9H, PD-V9P və PD-V9S daxil olmaqla nəfis PD-V9 X diapazonlu Doppler radar sensorlarını təqdim edir. Fərqli pin sxemləri və isteğe bağlı pinsiz fərdiləşdirmə ilə yanaşı iki əsas tezlik variantını təqdim edən seriya, dünya üzrə elektronika istehsalçılarının müxtəlif PCB yerləşdirmə tələblərinə cavab verir.
Əsas Fərqləndirmə: Pəncərə Düzəlişi və Tezlik Seçimi

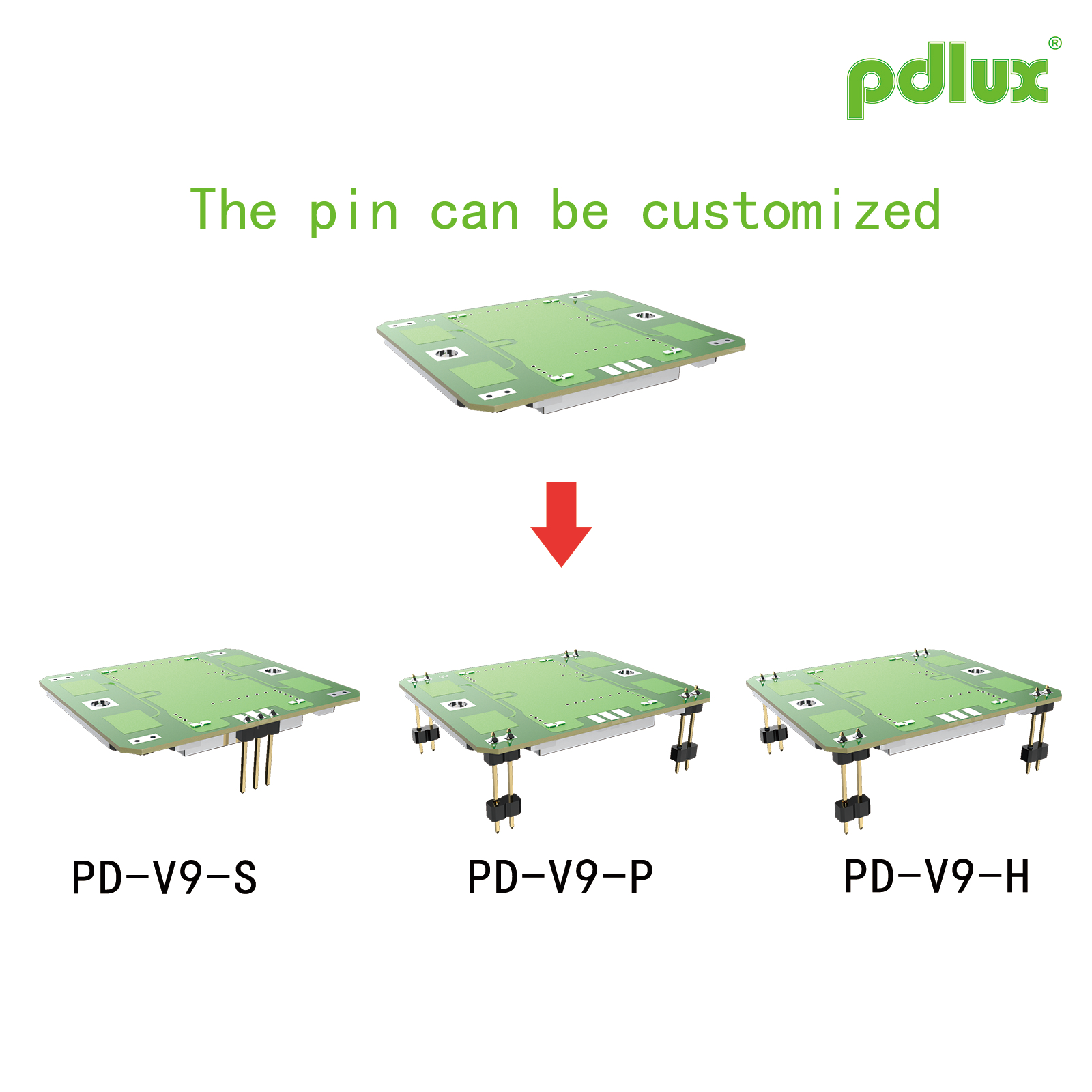

Hər üç model eyni dövrə, antena və elektrik performansına malikdir, regional radio standartlarına uyğun olaraq yalnız pin hündürlüyündə və işləmə tezliyində fərqlər var:
· PD-V9H:10.587GHz±10MHz (AB standart tezliyi), X1=3.4mm, X2=9.8mm pin aralığı ümumi Avropa və Amerika PCB dizaynı üçün
· PD-V9P:10.525GHz±20MHz (ümumdünya universal tezlik), PCB izlərini saxlamaq üçün yığcam X1=3mm, X2=8.9mm sancaqlar
· PD-V9S:10.525GHz±20MHz, köhnə sensorların birbaşa dəyişdirilməsi üçün standart 3.4/9.8mm pin düzümü
Fərdi Seçim:SMD montajı üçün pinsiz çılpaq modullar istək əsasında mövcuddur; X3 ölçüsü müştərinin spesifikasiyasına uyğun olaraq fərdiləşdirilə bilər.
Bütün PD-V9 Seriyası üçün Vahid Üstün Xüsusiyyətlər
DRO dielektrik rezonator osilatoru və inteqrasiya edilmiş yamaq antenası ilə qurulmuş bütün seriya ardıcıl spesifikasiyaları bölüşür:
· Təchizat gərginliyi: DC5V±0,5V, tipik cərəyan 32mA-dan aşağıdır; Ultra aşağı enerji istehlakı üçün dəstəklənən PWM güc rejimi
· Tipik EIRP:13dBm(20mW), qəbuledici həssaslıq -90dBc, ikinci harmonik ≤-40dBm
· İşləmə temperaturu: -30 ℃ ~ + 55 ℃ müntəzəm diapazon, -40 ℃ ilə + 80 ℃ arasında uzadılır
· Şüa bucağı: 36° E-müstəvi, 72° H-müstəvi; çevik montaj bucağı mövcuddur
· RoHS sertifikatlı və qlobal bazar təsdiqi üçün ETS 300 440 ilə uyğundur
Geniş Tətbiq Ssenariləri
Avtomatik qapılar, hərəkət sensoru işıqları, təhlükəsizlik siqnalları, IoT mövcudluğu sensorları və sürət aşkar edən avadanlıqlar üçün idealdır. Köhnə radar modullarını dəyişdirərkən istifadəçilər yalnız MCU koduna yenidən baxmadan həssaslıq problemlərini həll etmək üçün gücləndirici qazancını tənzimləməlidirlər ki, bu da inkişaf xərclərini əhəmiyyətli dərəcədə azaldır.
