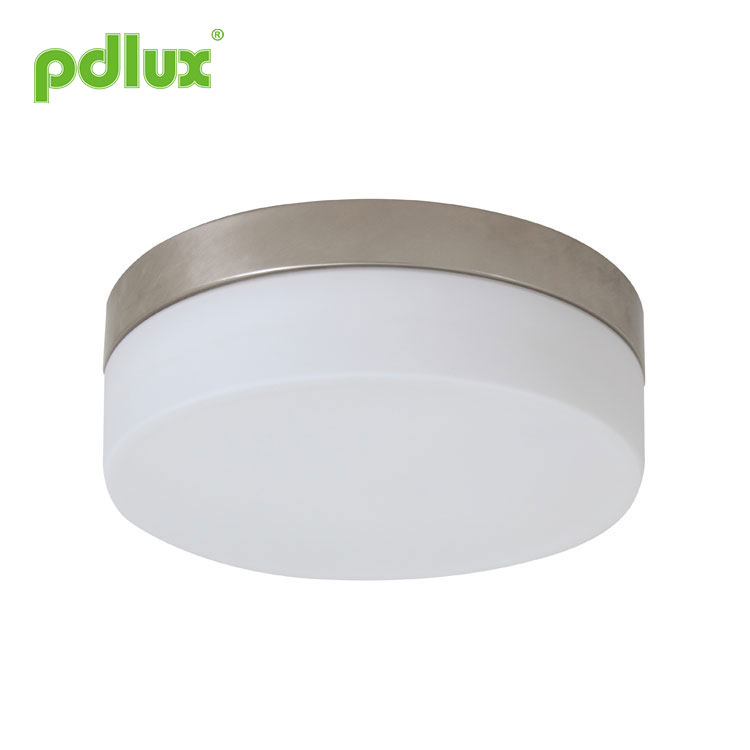

E27 Lampalı Hərəkət Sensorlu Tavan İşığı

Mikrodalğalı Sensor Lampası  PD-IN2008 təlimatı

MƏHSUL HAQQINDA MƏLUMAT

Bu məhsulun görünüşü yığcam, asan, istifadə diapazonu (otaq otağı, yataq otağı, iş otağı, dəhliz və s.), qabaqcıl daxili mikrodalğalı sensorların funksiyası, məhsulların humanitar nəzarətini sınayın. Mikrodalğalı sensorlar mikrodalğalı doppler effektinə uyğundur , avtomatik idarəetmə açarı, təhlükəsizlik sistemi və ATM-nin avtomatik video idarəetmə sistemi, eləcə də digər avtomatik induksiya nəzarəti sahəsində geniş istifadə edilə bilər. Aşkarlama üsulu digərləri ilə müqayisədə aşağıdakı üstünlüklərə malikdir: 1. Əlaqəsiz aşkarlama, 2. Pis mühit üçün uyğundur, temperatur, rütubət, səs-küy, hava, toz, işığa qarşı immunitetlidir... 3.RF müdaxilə qabiliyyəti, 4.Ötürmə gücü cəmi 0,2 mVt, İnsan orqanizminə zərər verməyəcək. Sadə quraşdırma+ asan naqillər. Biz uyğun mikro emal inteqratorundan istifadə edirik, yalnız yüksək həssaslıq və geniş aşkarlama diapazonu üçün deyil, həm də çox etibarlı işdə xəta nisbəti olduqca aşağıdır. O, temperatur diapazonunda sabit işləyə bilər: - 15 ~ + 70 dərəcə.

XÜSUSİYYƏTLƏR

Enerji mənbəyi: 100-130VAC
220-240VAC
Güc tezliyi: 50/60Hz
HF sistemi: 5.8GHz CW elektrik dalğası,
ISM diapazonu
Transmissiya gücü: <0.2mW
Nominal yük: (Közərmə)60W.MAX/E27
Aşkarlama bucağı: 360°
Aşkarlama diapazonu: 1-10m (radius) (tənzimlənən)
Vaxt ayarı: 8 saniyədən 20 dəqiqəyə qədər (tənzimlənən)
İşığa nəzarət: <10-2000LUX (tənzimlənən)
Gözləmə gücü: <0.9W
Quraşdırma: tavan montajı

İNDUKSİYA ARALIĞI

QURAŞTIRMA PROSEDASI

Qeyd: Aşağıdakı alətləri gətirin

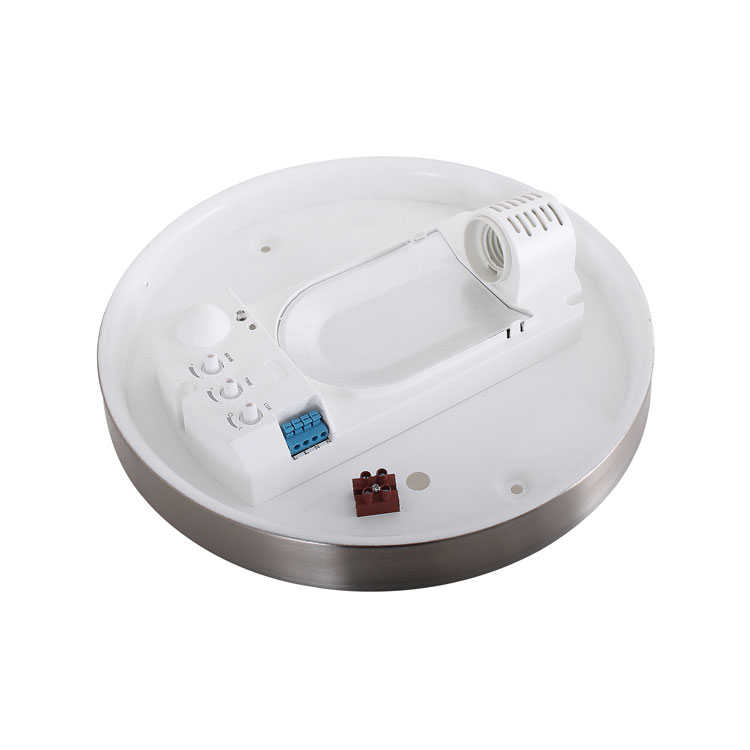

• Addım 2 Düymələri ideal şəraitə çevirin (şəkil 2 kimi)

Aşkarlama diapazonu ayarı (həssaslıq)

Aşkarlama diapazonu sensor işığını 2,5 m hündürlükdə quraşdırdıqdan sonra yerdə əmələ gələn az və ya çox dairəvi aşkarlama zonasının radiuslarını təsvir etmək üçün istifadə edilən termindir, minimum məsafəni (təqribən 1 m radius) seçmək üçün çatma nəzarətini tam saat əqrəbinin əksinə çevirin. , və maksimum əlçatanlığı (təqribən 10 m radius) seçmək üçün tam saat əqrəbi istiqamətində.

Elektrik şəbəkəsinin nəbzinin məhsullara müdaxiləsinin qarşısını almaq üçün həll yolları:
Regional müdaxilə enerji şəbəkəsinin fərqinə görə, müdaxilənin nəbzi qeyri-müəyyəndir, ona görə də istifadəçiyə istifadə edərkən həssaslığı maksimuma tənzimləmək tövsiyə edilmir. Təklif: Zəhmət olmasa, həssaslığı müvafiq məsafədə quraşdırın və tənzimləyin istifadə edərək, təyin etməyin yanlış əməliyyatın qarşısını almaq üçün maksimum həssaslıq.

DİQQƏT:
Bu məhsulu istifadə edərkən, həssaslığı sizə lazım olan uyğun mövqeyə tənzimləyin, lütfən, yanlış hərəkət nəticəsində məhsulun normal işləməməsi üçün həssaslığı maksimuma tənzimləməyin. külək əsən yarpaqlar və pərdələr, kiçik heyvanlar və elektrik şəbəkəsi və elektrik avadanlığının müdaxiləsi ilə yanlış hərəkət. Bütün bunlar məhsulun normal işləməməsinə səbəb olur!
Məhsul normal işləmədikdə, lütfən, həssaslığı müvafiq şəkildə aşağı salmağa çalışın və sonra onu sınaqdan keçirin.

Vaxt təyini

İşıq təqribən 8 saniyə (tamamilə saat əqrəbinin əksinə çevirin) və maksimum 20 dəqiqə (tamamilə saat əqrəbinin əksinə çevirin) arasında istənilən müddət ərzində AÇIQ qalmağa ayarlana bilər. Bu müddətdən əvvəl aşkar edilən hər hansı hərəkət taymeri yenidən işə salacaq. Aşkarlama zonasını tənzimləmək və gəzinti testini yerinə yetirmək üçün ən qısa vaxtı seçmək tövsiyə olunur.

QEYD: işıq söndükdən sonra təqribən. Hərəkəti aşkarlamağa başlamazdan 1 saniyə əvvəl. İşıq yalnız bu müddət keçdikdən sonra hərəkətə cavab olaraq yanacaq.

İşığa nəzarət parametri

Seçilmiş işığa cavab həddi təqribən 10-2000lüks arasında sonsuz ola bilər. Təxminən 10lüksdə axşamdan səhərə qədər işləməyi seçmək üçün tam saat əqrəbinin əksinə çevirin. Təxminən 2000 lüks gün işığı işləməsini seçmək üçün tam saat əqrəbi istiqamətində çevirin. Aşkarlama zonasını tənzimləyərkən və gün işığında gəzinti testini həyata keçirərkən düymə tam saat əqrəbi istiqamətində çevrilməlidir.

• Addım 3 Qazma işarəsi etmək üçün məhsulun əsasını tavana qoyun (şəkil 3 kimi)

• Addım 4 Məhsulu qeyd etdiyiniz yerə quraşdırın (şəkil 4 kimi)
• Addım 5 Plastik genişləndirici vintini qazdığınız deliyə vurun (şək. 5 kimi)

• Addım 6 Naqillərə qoşulmaq üçün elektrik xəttini xətt dəliyindən keçirin (Şəkil 6 kimi)

• Addım 7 Məhsulun əsasını vintlər ilə seçilmiş yerə bərkidin (şəkil 7 kimi)

• Addım 8 Fırlanacaq, bacanı təməl üzərində örtün (şəkil 8 kimi)

GİDERME

● Lütfən, peşəkar quraşdırma ilə təsdiqləyin.
● Quraşdırma və sökmə əməliyyatlarından əvvəl enerji təchizatını kəsin.
● Təhlükəsizlik məqsədi ilə enerjini kəsdiyinizə əmin olun.
● Düzgün olmayan əməliyyat itkilərə səbəb olur, istehsalçı heç bir məsuliyyət daşımır.

Biz məhsulun keyfiyyətini və etibarlılığını təşviq etmək öhdəliyimizə sadiqik, lakin bütün elektron komponentlərin səmərəsiz olma ehtimalı var ki, bu da bəzi problemlərə səbəb olacaq. Dizayn edərkən biz lazımsız dizaynlara diqqət yetirmişik və hər hansı problemin qarşısını almaq üçün təhlükəsizlik kvotasını qəbul etmişik.
Bu təlimat bizim icazəmiz olmadan başqa məqsədlər üçün kopyalanmamalıdır.
