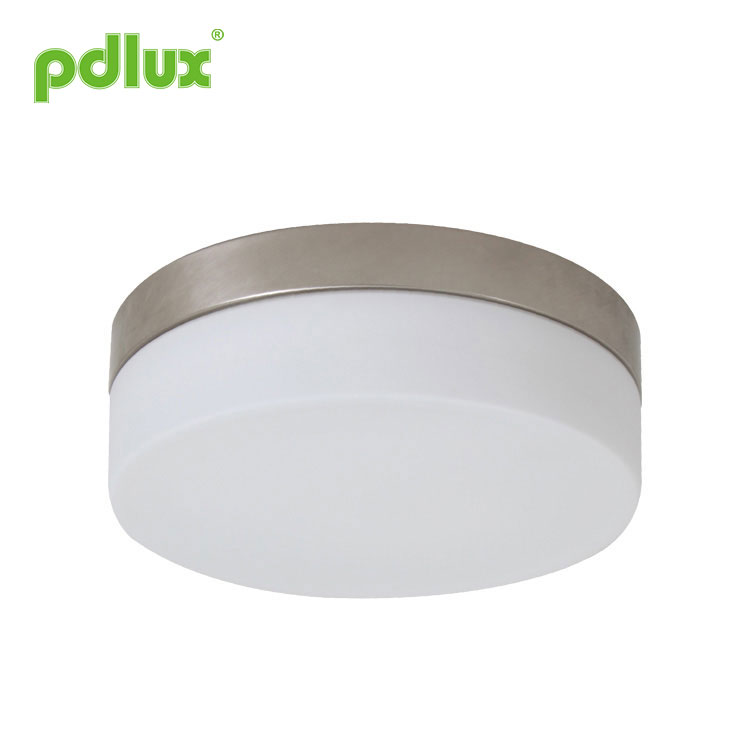

Otel Yataq otağı Səthə quraşdırılmış lampa

PD-LED2042N Mikrodalğalı Sensor Lampa Təlimatları

Xülasə

Bu mikrodalğalı sensor, idarə olunan LED işıqları açar, mikrodalğalı sensor işığa quraşdırılmışdır, içərisində 72 ədəd yüksək parlaqlıqlı LED var, ümumi gücü 10,5-12 vattdır. İşıq yandıqda, işıq axını 460 lm-dən çox, 60 vatt közərmə lampası (≈400lm) və ömrü 50.000 saatdan çox olacaq. Biz işıqlandırmaya nəzarətdə bu həssas qabaqcıl sensor açarları qəbul edirik ki, bu da işığın biri gələndə avtomatik yanmasına, biri sönəndə avtomatik sönməsinə imkan verir. Koridor pilləkənlərində, qonaq otağında və yataq otaqlarında geniş istifadəyə əlavə olaraq, vanna otağında da quraşdırıla bilər.

Hər hissənin adı

Spesifikasiyalar

Enerji mənbəyi: 100-240VAC
Güc tezliyi: 50/60Hz
Nominal yük: 10.5-12W Maks.
HF sistemi: 5.8GHz CW elektrik dalğası, ISM dalğa bandı
Transmissiya gücü: <0.2mW
Vaxt ayarı: 15san±3s/1dəq±10s/
3dəq±30san/10dəq±1dəq (tənzimlənən)
İşığa nəzarət: 10LUX-50LUX-200LUX-2000LUX
(tənzimlənən)
Aşkarlama diapazonu: 2m-6m-14m(diametr) (tənzimlənən)
Aşkarlama bucağı: 360°
İşıq axını: 460lm
Gözləmə gücü: təqribən 0,5 Vt
Quraşdırma hündürlüyü: 2,5-3,5 m (tavana montaj)

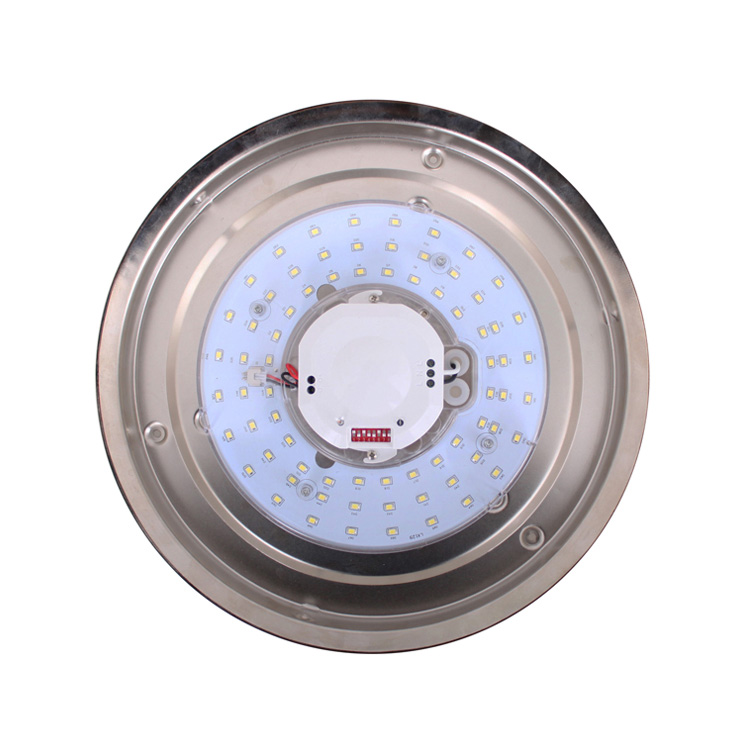

Lampa hissəsi
LED miqdarı: 72PCS
LED xüsusiyyətləri: 2835

Sensor məlumatı

Spektroqram

Funksiya

Birinci quraşdırma üsulu: DIP açarı

Aşağıda göstərildiyi kimi, aşkarlama diapazonunu təyin etmək üçün S1, S2, gecikmə vaxtı S3, S4, S5, işıq nəzarəti S6, S7, S8
dəyər. Ehtiyacınızı ödəməzdən əvvəl dəyərləri tənzimləmək üçün vaxt lazım ola bilər.

(1) Aşkarlama diapazonu ayarı (həssaslıq)

Aşkarlama diapazonu 2,5 m hündürlükdə quraşdırıldıqda yerdəki kobud dairənin diametrini təsvir etmək üçün istifadə edilən termindir. Keçiri ON vəziyyətinə qoymaq üçün “1”, OFF vəziyyətinə isə “0”dır. Sağda göstərilən keçid mövqeyinin aşkarlama diapazonuna uyğun gələn cədvəlini oxuyun.

Qeyd: bu məhsuldan istifadə edərkən, üfürən yarpaqlar və pərdələr, kiçik heyvanlar və ya enerjinin müdaxiləsi ilə səhv hərəkətin asanlıqla aşkarlanması nəticəsində yaranan anormal reaksiyanın qarşısını almaq üçün həssaslığı (aşkarlama diapazonunu) uyğun dəyərə, lakin maksimuma tənzimləyin. şəbəkə və elektrik avadanlıqları. Yuxarıda göstərilənlərin hamısı səhv reaksiyaya səbəb olacaq. Məhsul normal işləmədikdə, lütfən, həssaslığı müvafiq şəkildə aşağı salmağa çalışın və sonra onu sınaqdan keçirin.
İnsan hərəkəti sensorun induksiyasına səbəb olacaq, buna görə də funksiya testindən keçdiyiniz zaman induksiya bölgəsini tərk edin və sensorun davamlı işləməsinin qarşısını almaq üçün hərəkət etməyin.

Dost xatırlatma: iki və ya daha çox mikrodalğalı sobanı birlikdə quraşdırarkən sizdən bir-birindən 4 metr məsafədə saxlamağınız tələb olunur, əks halda onların arasındakı müdaxilə səhv reaksiyaya səbəb olacaq.

(2) Vaxt təyini

12 saniyədən 11 dəqiqəyə qədər müəyyən edilə bilər.
Bu müddətdən əvvəl aşkar edilən hər hansı hərəkət taymeri yenidən işə salacaq. Aşkarlama diapazonunu tənzimləmək və gəzinti testini yerinə yetirmək üçün ən qısa vaxtı seçmək tövsiyə olunur. Dəyişdiricini ON vəziyyətinə qoymaq üçün "1", OFF vəziyyətinə isə "0"dır. Gecikmə vaxtına keçid mövqeyinin sağda göstərilən uyğun cədvəlini oxuyun.

Bu, əsasən siqnalın aşkarlandığı andan işığın avtomatik yandırılmasından işığın avtomatik sönməsinə qədər gecikmə vaxtının tənzimlənməsi üçündür. Gecikmə vaxtını praktik ehtiyaclarınıza görə təyin edə bilərsiniz. Lakin enerjiyə qənaət etmək üçün gecikmə müddətini azaltsanız daha yaxşı olar, çünki mikrodalğalı sensorun davamlı sensor funksiyası var, yəni gecikmə vaxtı keçməzdən əvvəl aşkar edilən hər hansı hərəkət taymeri yenidən işə salacaq və işıq yanmağa davam edəcək. yalnız aşkarlama diapazonunda insan varsa.

(1) İşığa nəzarət parametri

10~2000 LUX diapazonunda müəyyən edilə bilər.
Düyməni ON vəziyyətinə qoymaq üçün “1”, OFF vəziyyətinə isə “0” qoyulur.
Sağda göstərilən keçid mövqeyinin işığa nəzarət dəyərinə uyğun gələn cədvəlini oxuyun.

1, Sallanan obyektə quraşdırılmaq səhv reaksiyasına səbəb olacaq.
2、Küləyin əsdiyi titrəmə pərdəsi səhv reaksiyasına səbəb olacaq. Quraşdırmaq üçün uyğun yeri seçin.
3、Trafikin sıx olduğu yerdə quraşdırılmaq səhv reaksiyasına səbəb olacaq.
4、Yaxınlıqdakı bəzi avadanlıqların yaratdığı qığılcımlar səhv reaksiyasına səbəb olacaq.

Quraşdırma proseduru

Səhv və həlli

Qeyd: bu sensorun yüksək tezlikli çıxışı <0,2 mVt-dir - bu, mobil telefonun və ya mikrodalğalı sobanın ötürücü gücünün yalnız 5000-ə bərabərdir.

1.Serialdakı LED-lər bütün möhürlər yerində quraşdırıldıqda işləyə bilər.
2. Lütfən, işə salındıqda çıxarmayın və ya başqa lampa ilə birləşdirməyin.
3.Serialdakı LED-lər zədələndikdə, eyni reytinqli LED-lərdən istifadə edərək təmir etmək üçün təcrübəli texnik lazımdır.

●Lütfən, peşəkar quraşdırma ilə təsdiqləyin.
● Quraşdırma və sökmə əməliyyatlarından əvvəl enerji təchizatını kəsin.
●Təhlükəsizlik məqsədilə enerjini kəsdiyinizə əmin olun.
●Yanlış işləmə itkilərə səbəb olur, istehsalçı heç bir məsuliyyət daşımır.

Biz məhsulun keyfiyyətini və etibarlılığını təşviq etmək öhdəliyimizə sadiqik, lakin bütün elektron komponentlərin səmərəsiz olma ehtimalı var ki, bu da bəzi çətinliklərə səbəb olacaq.
Dizayn edərkən biz lazımsız dizaynlara diqqət yetirmişik və hər hansı problemin qarşısını almaq üçün təhlükəsizlik kvotasını qəbul etmişik.
Bu təlimat bizim icazəmiz olmadan başqa məqsədlər üçün kopyalanmamalıdır
