Doppler Radar Mikrodalğalı Hərəkət sensoru

Doppler Radar Mikrodalğalı Hərəkət sensoru təhlükəsizliyin qorunması və ya enerjiyə qənaət üçün keçiddə, hamam otağında, liftdə, məişətdə və ya digər ictimai yerlərdə geniş şəkildə tətbiq olunur. O, bir neçə texniki patent üçün tətbiq edilir və sizin ağıllı yaşayışınız üçün mükəmməl seçimdir.

Model:PD-MV1018B

Sorğu göndərin

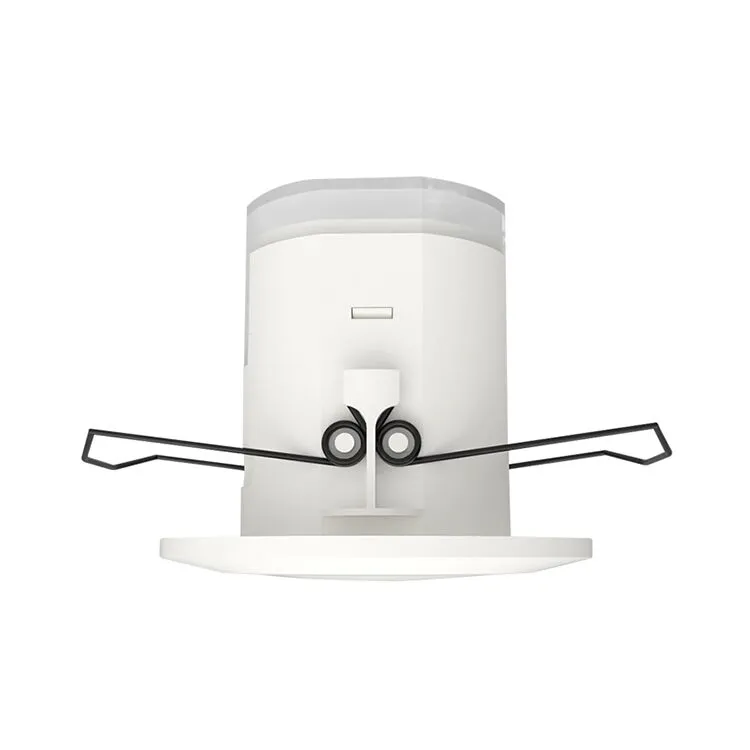

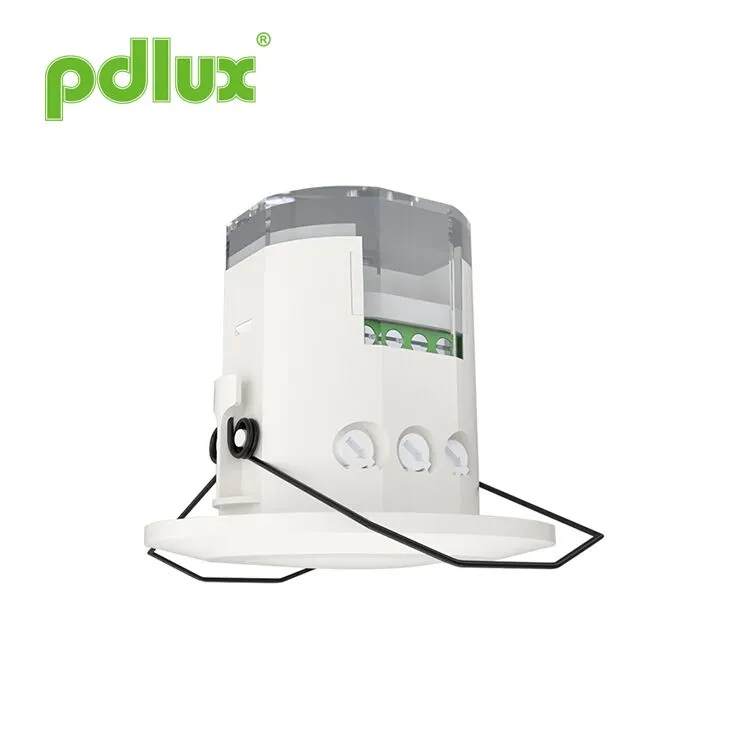

Doppler Radar Mikrodalğalı Hərəkət sensoru



Xülasə
Bu, aşkarlama diapazonu 360° və iş tezliyi 5,8 GHz olan yüksək dəqiqlikli rəqəmsal mikrodalğalı sensordur. O, emissiya və qəbulu birləşdirən Doppler prinsipinə əsaslanır. O, dəqiqliyini əhəmiyyətli dərəcədə artıran və xəta dərəcəsini azaldan MCU (Mikro Nəzarət Vahidi) qəbul edir. Görünüş baxımından zərif və quruluşca yığcamdır. O, müstəqil olaraq yüklərə qoşula bilər və ya şüşə və ya plastikdən hazırlanmış abajur ilə işıqlandırmaların içərisinə asanlıqla quraşdırıla bilər. Təhlükəsizliyin qorunması və ya enerjiyə qənaət üçün keçiddə, yuyunma otağında, liftdə, məişətdə və ya digər ictimai yerlərdə geniş istifadə olunur. O, bir neçə texniki patent üçün tətbiq edilir və sizin ağıllı yaşayışınız üçün mükəmməl seçimdir.

Xüsusiyyətləri
1. Qeyri-radiasiya zərəri: onun ötürücü gücü 0,3 mVt-dan aşağıdır, bu da insan bədəninə heç bir zərər vermir.
2. Etibarlı və Sabit performans: rəqəmsal emalda RC filtrləmə və rəqəmsal filtrləmə tətbiq edir. O, həmçinin rəqəmsal sıfır tetik texnologiyasından istifadə edir, yəni sıfır nöqtəsində avtomatik qoşulacaq və ya avtomatik olaraq ayrılacaq. Çıxışı idarə etmək üçün Tyco yüksək güclü relesindən istifadə edir ki, bu da onun etibarlı işləməsini təmin edir. 100-240VAC-də sabit performansını təmin etmək üçün güc idarəetmə çipini qəbul edir.

Spesifikasiyalar
Enerji mənbəyi: 100-240VAC
Güc tezliyi: 50/60Hz
Nominal yük: 1100W Maks.volfram (220-240VAC)
550W Maks.flüoresan və LED (220-240VAC)
550W Maks.volfram (100-130VAC)
275W Maks.flüoresan və LED (100-130VAC)
Transmissiya gücü: <0.2mW
İş temperaturu: -15°C~+70°C
Qoruma səviyyəsi: IP20, Sinif II
Vaxt ayarı: 8 saniyədən 12 dəqiqəyə qədər (tənzimlənən)
Aşkarlama bucağı: 360° (Tavan quraşdırılması),
180°(Divar quraşdırılması)
Aşkarlama diapazonu: 2-10m (radii) (tənzimlənən)、
(Tavan quraşdırılması)
25m Maks.(radii) (tənzimlənən)
(Divar quraşdırılması)
İşığa nəzarət: 2-2000LUX (tənzimlənən)
Quraşdırma oturacağı: daxili, tavan montajı
HF sistemi: 5.8GHz CW elektrik dalğası, ISM diapazonu

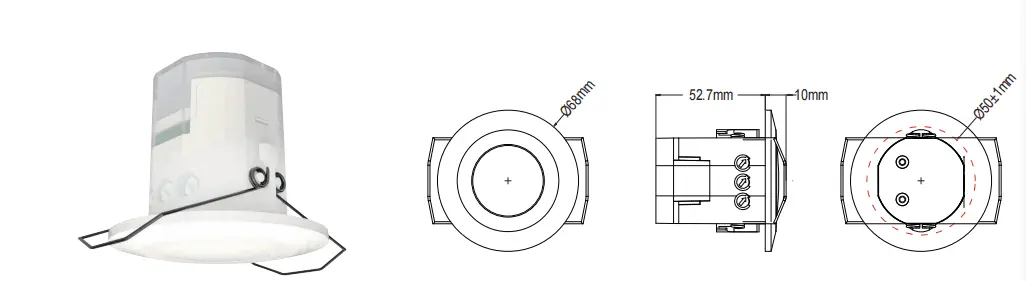

Sensor məlumatı


Proqramlar
Mikrodalğalı soba şüşəyə, plastikə və ağaca nüfuz edə bilər, beləliklə, mikrodalğalı sensor müəyyən qalınlıqda şüşə, plastik və ya ağacdan hazırlanmış kölgənin içərisinə quraşdırıla bilər. Məsələn, işıqlandırmalarda tətbiq, yalnız aşağıda göstərildiyi kimi əlaqə qurarsanız, ümumi işıqlandırmaları avtomatik sensorlu işıqlandırmalara dəyişə bilərsiniz.



Bütün keçidi idarə etmək üçün tavanın və ya döşəmənin içərisinə bir və ya daha çox quraşdıra bilərsiniz.
Dost xatırlatma: iki və ya daha çox mikrodalğalı sobanı bir yerdə quraşdırarkən bir-birindən 4 metr məsafədə saxlamağınız tələb olunur, əks halda aralarındakı müdaxilə səhv reaksiyaya səbəb olacaqdır.

Quraşdırma üsulu birinci: potensiometr

Aşkarlama diapazonu ayarı (həssaslıq)
Aşkarlama diapazonu 2,5 m hündürlükdə quraşdırıldıqda yerdəki kobud dairənin radiusunu təsvir etmək üçün istifadə edilən termindir. Düyməni tam saat yönünün əksinə çevirmək minimum diapazondur, tam saat yönünün əksinə çevirmək maksimumdur.
Qeyd:yuxarıdakı aşkarlama diapazonu, boyu 1,6 m ~ 1,7 m arasında olan və orta rəqəmlə 1,0 ~ 1,5 m/san sürətlə hərəkət edən şəxsdə əldə edilir. insanın boyu, fiquru və hərəkət sürəti dəyişərsə, aşkarlama diapazonu da dəyişəcək.

Xəbərdarlıq:bu məhsuldan istifadə edərkən, üfürən yarpaqlar və pərdələr, kiçik heyvanlar və ya elektrik şəbəkəsinin müdaxiləsi ilə səhv hərəkətin asanlıqla aşkarlanması nəticəsində yaranan anormal reaksiyanın qarşısını almaq üçün həssaslığı (aşkarlama diapazonunu) müvafiq dəyərə, lakin maksimuma tənzimləyin. Elektrik avadanlıqları. Yuxarıda göstərilənlərin hamısı səhv reaksiyasına səbəb olacaqdır. Məhsul normal işləmədikdə, həssaslığı müvafiq şəkildə aşağı salmağa çalışın və sonra onu sınaqdan keçirin. İnsan hərəkəti sensorun induksiyasına səbəb olacaq, buna görə də funksiya testi altında olduğunuz zaman induksiya bölgəsini tərk edin və qarşısını almaq üçün hərəkət etməyin. sensor davamlı işləyir.

Dost xatırlatma:iki və ya daha çox mikrodalğalı sobanı birlikdə quraşdırarkən, bir-birindən 4 metr məsafədə saxlamağınız tələb olunur, əks halda aralarındakı müdaxilə səhv reaksiyaya səbəb olacaqdır.


Vaxt təyini
8 saniyədən (tamamilə saat yönünün əksinə çevirin) 12 dəqiqəyə (tam saat yönünün əksinə çevirin) müəyyən edilə bilər. Bu müddət keçməzdən əvvəl aşkar edilən hər hansı bir hərəkət taymeri yenidən işə salacaq. Aşkarlama diapazonunu tənzimləmək və gəzinti testini yerinə yetirmək üçün ən qısa vaxtı seçmək tövsiyə olunur.
QEYD:İşıq avtomatik söndükdə, sensor başqa bir hərəkəti aşkar etməyə hazır olana qədər 1 saniyə çəkəcək, yəni yalnız 1 saniyə sonra aşkar edilən siqnal işıq avtomatik olaraq yanacaq.

Əsasən siqnalın aşkarlandığı andan işığın avtomatik yanması və işığın avtomatik sönməsinə qədər gecikmə vaxtının tənzimlənməsi üçündür. Gecikmə vaxtını praktik ehtiyaclarınıza görə təyin edə bilərsiniz. Ancaq enerjiyə qənaət etmək üçün gecikmə müddətini azaltmağınız daha yaxşıdır, çünki mikrodalğalı sensorun davamlı sensor funksiyası var, yəni gecikmə vaxtı keçməzdən əvvəl aşkar edilən hər hansı bir hərəkət taymeri yenidən işə salacaq və işıq yanacaq. yalnız aşkarlama diapazonunda insan olduqda.


İşığa nəzarət parametri
2~2000 LUX diapazonunda müəyyən edilə bilər. Düyməni tam saat əqrəbinin əksinə çevirmək üçün təxminən 2 lüks, tam saat əqrəbi istiqamətində təxminən 2000 lüksdür. Algılama zonasını tənzimləyərkən və gün işığında gəzinti testini həyata keçirərkən, düyməni tam saat əqrəbi istiqamətində çevirməlisiniz.
Qeyd:lütfən, üç funksional düyməni həddən artıq tənzimləməyin. Bunun səbəbi, üç funksional düymənin birbaşa komponentlərə qoşulmasıdır, üç komponentin hər birində kiçik bir dayandırıcı var, düymələri başdan sona tənzimlədikdə, həddindən artıq dönüş stoperə zərər verəcək və 360 ° dayanmadan dönmək. Tənzimləmə diapazonu həddi 270°-dir, lütfən buna diqqət yetirin.

Quraşdırma
Gücü söndürün.
Yivli boruları elektrik kabelinə və idarəetmə xəttinə qoyun.
Bağlantı xətti diaqramına uyğun olaraq gücü və yükü sensorla birləşdirin.
Düymələri ideal şəraitə çevirin
(Lütfən, parametrləri yuxarıda qeyd olunan BİR hissəyə uyğun olaraq təyin edin.).


1, Sallanan obyektə quraşdırılmaq səhv reaksiyasına səbəb olacaq.
2、Küləyin əsdiyi titrəmə pərdəsi səhv reaksiyasına səbəb olacaq. Quraşdırmaq üçün uyğun yeri seçin.
3、Trafikin sıx olduğu yerdə quraşdırılmaq səhv reaksiyasına səbəb olacaq.
4、Yaxınlıqdakı bəzi avadanlıqların yaratdığı qığılcımlar səhv reaksiyasına səbəb olacaq.


Səhv və həlli

Səhv Uğursuzluq səbəbi Həll
Yük işləmir. İşıqlandırma düzgün qurulmayıb. Yükün parametrlərini tənzimləyin.
Yük qırılıb. Yükü dəyişdirin.
Elektrik kəsilib. Gücü yandırın.
Yük hər zaman işləyir. Aşkarlama bölgəsində davamlı bir siqnal var. Aşkarlama sahəsinin parametrlərini yoxlayın.
Hərəkət siqnalı aşkarlanmadıqda yük işləyir. Sensor etibarlı siqnalları aşkarlaya bilməməsi üçün lampa yaxşı quraşdırılmayıb. Quraşdırma yerini yenidən tənzimləyin.
Hərəkət edən siqnal sensor tərəfindən aşkar edilir (divarın arxasındakı hərəkət, kiçik obyektlərin hərəkəti və s.) Aşkarlama sahəsinin parametrlərini yoxlayın.
Hərəkət siqnalı aşkar edildikdə yük işləmir. Hərəkət sürəti çox sürətli və ya müəyyən edilmiş aşkarlama sahəsi çox kiçikdir. Aşkarlama sahəsinin parametrlərini yoxlayın.


● Lütfən, peşəkar quraşdırma ilə təsdiqləyin.
● Təhlükəsizlik məqsədi ilə quraşdırma və sökmə əməliyyatlarından əvvəl elektrik enerjisini kəsin.
● Yanlış əməliyyat nəticəsində yaranan hər hansı itkilərə görə istehsalçı heç bir məsuliyyət daşımır.

Biz məhsulun keyfiyyətini və etibarlılığını təşviq etmək öhdəliyimizə sadiqik, lakin bütün elektron komponentlərin təsirsiz olma ehtimalı var ki, bu da bəzi çətinliklərə səbəb olacaq. Dizayn edərkən biz lazımsız dizaynlara diqqət yetirmişik və hər hansı bir problemin qarşısını almaq üçün təhlükəsizlik kvotası qəbul etmişik.
Bu təlimat bizim icazəmiz olmadan başqa məqsədlər üçün kopyalanmamalıdır.
