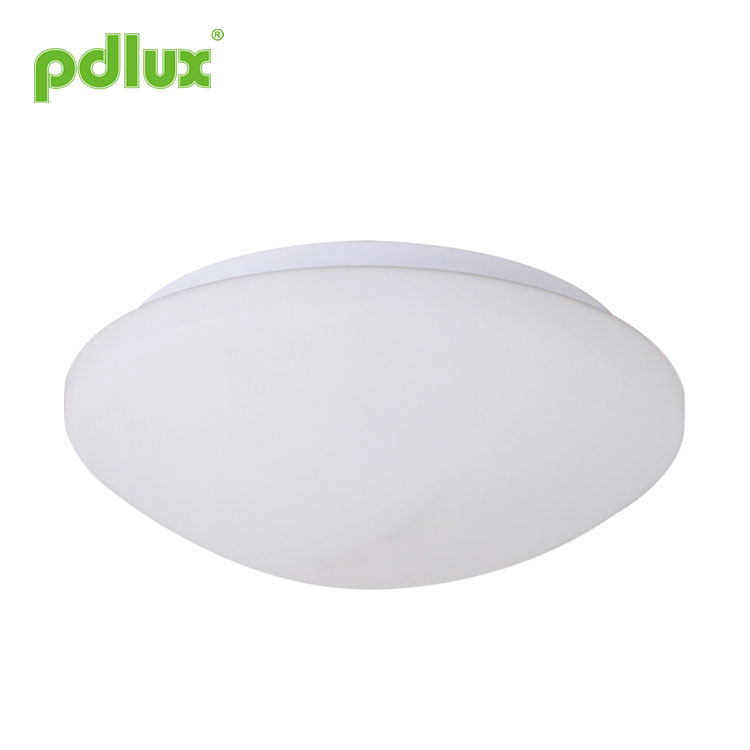

Tənzimlənən Mikrodalğalı Sensor İşığı

PD-LED2037-D Mikrodalğalı Sensor Lampa Təlimatları

Xülasə

Bu, fövqəladə hallarda əlavə enerji təchizatı funksiyasına malik, yeni dizayn edilmiş, tavana quraşdırılmış ağıllı Mikrodalğalı sensor LED lampadır. İşıqlandırma birbaşa AC gücü və ya batareya ehtiyatı ilə avtomatik idarə olunur, yəni elektrik kəsildikdə, batareya ehtiyat nüsxəsi 3,5 vatt enerji təchizatına cavabdeh olacaq. İşıq yandıqda işıq axını 330 lm-dən çox olacaq ki, bu da 60 vatt közərmə lampanın (≈400lm) ekvivalentinə bərabərdir. Batareyanın ehtiyat nüsxəsi sensorun enerjiyə qənaət rejimində 2 saatdan çox və ya daha çox fasiləsiz enerji təmin edə bilər. O, dəhlizdə, paltaryuyan otağında, lift lobbisində və s. geniş şəkildə tətbiq olunur.

Bu məhsul iki konfiqurasiya ilə hazırlanmışdır: biri fövqəladə vəziyyətdə enerji təchizatı funksiyasına malik sensor lampa, digəri isə fövqəladə vəziyyət funksiyası olmayan ağıllı sensor lampadır. Praktiki ehtiyaca uyğun olaraq alış-veriş edə bilərsiniz. Lakin əksər hallarda birincisini seçmək lazımdır və müdrikdir, çünki elektrik enerjisinin vaxtaşırı kəsilməsi problem və ya hətta təhlükə yarada bilər.

Spesifikasiyalar

Enerji mənbəyi: 100-240V/AC 50/60Hz
Nominal LED: Maks. 9W (AC)
Maks. 3,5 Vt (DC)
Doldurma Gücü: Maks. 7W (işıq sönür)
Maks. 3W (işıq yandırılır)
Mühafizə: IP20, Sinif 2
Material: Korpus: PC Abajur: Şüşə
HF sistemi: 5.8GHz
Batareya: 7.4V / 2000mAH litium batareya
Davamlı işıqlandırma müddəti: ≥180 dəq
(batareyanın enerji təchizatı olduqda)
Transmissiya gücü: <0.2mW
Vaxt ayarı: 8 saniyədən 30 dəqiqəyə qədər (tənzimlənən)
Aşkarlama diapazonu: 1-8m (radius) (tənzimlənən)
İşığa nəzarət: 10-2000LUX (tənzimlənən)
Aşkarlama bucağı: 360°
İşıq axını: 340lm (AC) 330lm (DC) (isti ağ)
570lm (AC) 490lm (DC) (soyuq ağ)
Quraşdırma hündürlüyü: 2,5-3,5 m (tavana montaj)
İşləmə temperaturu: -20 ~ + 55 ℃
LED miqdarı: 36PCS
LED spesifikasiyası: FM-2835WNS

Sensor məlumatı

Spektroqram

Funksiya

Keçid

Bu keçid batareya bağlantısını idarə etmək üçündür. Tranzit və ya yaddaşda enerji sərfiyyatının qarşısını almaq üçün biz açarı OFF vəziyyətinə təyin etdik, yəni batareya qoşulmayıb. Quraşdırmadan əvvəl, fövqəladə vəziyyətdə enerji təchizatına nail olmaq üçün batareyanın yaxşı qoşulduğundan əmin olmaq üçün açarı ON vəziyyətinə qoymalısınız. Fövqəladə hal funksiyası olan bu LED lampa ümumi lampa kimi istifadə oluna bilər, lakin elektrik kəsildikdə o, avtomatik olaraq batareya ilə işıqlandırmanı dəstəkləyəcək.

Aşkarlama diapazonu ayarı (həssaslıq)

Aşkarlama diapazonu sensor işığını 2,5 m hündürlükdə quraşdırdıqdan sonra yerdə əmələ gələn az və ya çoxlu dairəvi aşkarlama zonasının radiusunu təsvir etmək üçün istifadə edilən termindir, minimum aşkarlama diapazonunu seçmək üçün aşkarlama diapazonunun nəzarətini tam saat yönünün əksinə çevirin (təqribən .1m radius) və maksimum aşkarlama diapazonunu (təqribən 8m radius) seçmək üçün tam saat əqrəbi istiqamətində.

QEYD: yuxarıdakı aşkarlama diapazonu boyu 1,6 m~1,7 m arasında olan və orta fiqurlu və 1,0~1,5 m/san sürətlə hərəkət edən şəxs üçün əldə edilir. şəxsin boyu, fiquru və hərəkət sürəti dəyişərsə, aşkarlama diapazonu da dəyişəcək.
Müxtəlif hallarda işıqların həssaslığı müəyyən sapmalara malikdir.

Aşkarlama məsafəsi metal və ya şüşə materialların mikrodalğalı elektromaqnit sahəsində əks olunması üçün çoxalda bilər. Beləliklə, müvafiq aşkarlama məsafəsinə çatmaq üçün həssaslığı azaldın. Səhv aşkarlanmamaq üçün heç vaxt SENS düyməsini maksimum dəyərə çevirməyin. Həmçinin ətraf mühit xəta hərəkətinə səbəb olacaq, məs. yanından keçən avtomobillər və ya küləyin səbəb olduğu dolaşan obyektlər. Məhsullar bir-birindən 4 metrdən çox məsafədə quraşdırılmalıdır, əks halda aralarındakı müdaxilə xətalara səbəb olacaq.

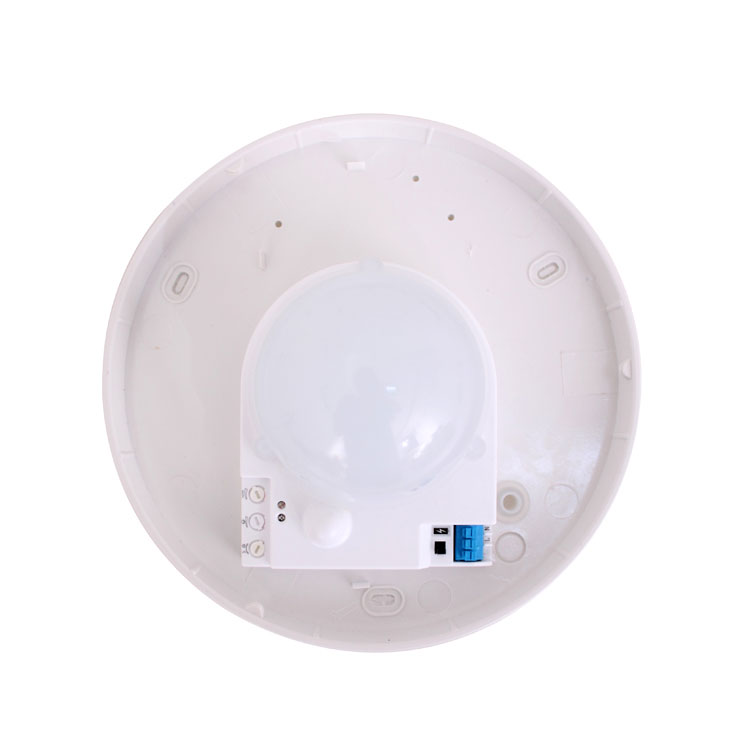

Həssaslıq potensiometrinin düzgün istifadəsi: fotoşəkildə göstərildiyi kimi, düymə həssaslığın tənzimlənməsində ixtisaslaşmışdır. İstifadə edərkən istifadəçi düyməni ortasına doğru tənzimləyə bilər. Təbii ki, praktiki istifadə prosesində həssaslığın normal olduğunu hiss edirsinizsə, onu tənzimləməyə ehtiyac yoxdur. Əgər onun aşağı olduğunu hiss edirsinizsə, onu düzgün şəkildə daha yüksək səviyyəyə tənzimləyə bilərsiniz. Avtomobilin keçməsi, külək cismin uçması və sair kimi yanlış hərəkətlərə səbəb olan bəzi mühit səbəbindən (şək. 2-ci şəkil 3) həssaslığı maksimuma tənzimləməməyi tövsiyə edirik.

Vaxt təyini

İşıq təqribən hər hansı bir müddət ərzində AÇIQ qalacaq şəkildə təyin edilə bilər. 8 saniyə (tamamilə saat əqrəbinin əksinə çevirin) və maksimum 30 dəqiqə (tamamilə saat yönünün əksinə çevirin). Bu müddətdən əvvəl aşkar edilən hər hansı hərəkət taymeri yenidən işə salacaq. Aşkarlama zonasını tənzimləmək və gəzinti testini yerinə yetirmək üçün ən qısa müddəti seçmək tövsiyə olunur.

QEYD: İşıq söndükdən sonra təqribən. Hərəkəti yenidən aşkar etməyə başlamazdan 1 saniyə əvvəl. İşıq yalnız bu müddət keçdikdən sonra hərəkətə cavab olaraq yanacaq.

Bu, əsasən siqnalın aşkarlandığı andan işığın avtomatik yandırılmasından işığın avtomatik sönməsinə qədər gecikmə vaxtının tənzimlənməsi üçündür. Gecikmə vaxtını praktik ehtiyaclarınıza görə təyin edə bilərsiniz. Lakin enerjiyə qənaət etmək üçün gecikmə müddətini azaltsanız daha yaxşı olar, çünki mikrodalğalı sensorun davamlı sensor funksiyası var, yəni gecikmə vaxtı keçməzdən əvvəl aşkar edilən hər hansı hərəkət taymeri yenidən işə salacaq və işıq yanmağa davam edəcək. yalnız aşkarlama diapazonunda insan varsa.
Xəbərdarlıq: quraşdırma testi zamanı sensor lampadan uzaq olun, çünki o, sizi və ya heyəti sınadıqdan sonra yanacaq.

Lütfən, sınaq zamanı sensor lampası ilə müəyyən məsafə saxlayın, əks halda sensor lampa sizi aşkarlama diapazonunda aşkar etdikdən sonra yanır.

İşığa nəzarət parametri

Seçilmiş işığa reaksiya həddi təqribən sonsuz ola bilər. 10-2000 lüks. Təxminən 10 lüksdə axşamdan səhərə qədər işləməyi seçmək üçün tam saat əqrəbinin əksinə çevirin. Təxminən 2000 lüks gün işığında işləməyi seçmək üçün onu tam saat əqrəbi istiqamətində çevirin. Aşkarlama zonasını tənzimləyərkən və gün işığında gəzinti testini həyata keçirərkən düymə tam saat əqrəbi istiqamətində çevrilməlidir.

LUX düyməsi sensor tərəfindən yandırıla bilən sensor lampasını tənzimləmək üçün istifadə olunur, əlavə olaraq müştərinin ehtiyaclarına uyğun olaraq uyğun yeri seçə bilərik.

Quraşdırma yeri:
Sensor lampasında işıq çeviricisinin mövcudluğuna görə (şək. 5) işıq çeviricisi gün işığının kifayət qədər olduğu yerdə saxlanmalıdır, digər tərəfdən, biz digər işıq mənbəyindən qaçmalıyıq, əks halda işıq çeviricisi ətraf mühit şüası üçün düzgün olmayan qərar verin.
Quraşdırma yeri, lüks və s. kimi müxtəlif müştərilərin ehtiyaclarına görə, potensiometr düyməsinin yeri fərqlidir. İstifadə edildikdə, ehtiyaclarınıza cavab vermək üçün bir neçə dəfə tənzimləmənizi tələb edə bilər.

İşığın ötürülməsi yerini gün işığının göründüyü yerə dəyişdirin.(şək.6)

Qeyd: Lütfən, üç funksional düyməni həddən artıq tənzimləməyin. Çünki üç funksional düymə birbaşa komponentlərə qoşulmuşdur, üç komponentin hər birində kiçik tıxac var, siz düymələri başdan sona tənzimlədiyiniz zaman həddindən artıq dönmə stoperə zərər verəcək və 360°-yə gətirib çıxaracaq. dayanmadan dönmək. Tənzimləmə diapazonu həddi 270°-dir, lütfən, buna diqqət yetirin.

Quraşdırma proseduru

• Addım 1 Lampanı iki hissəyə ayırın: A və B.

QEYD: Baca kövrəkdir, lütfən, çox güc tətbiq etməyin.

• Addım 2 Düymələri ideal şəraitə çevirin
(Lütfən, yuxarıda qeyd olunan FUNCTION hissəsinə uyğun olaraq parametrləri təyin edin.).

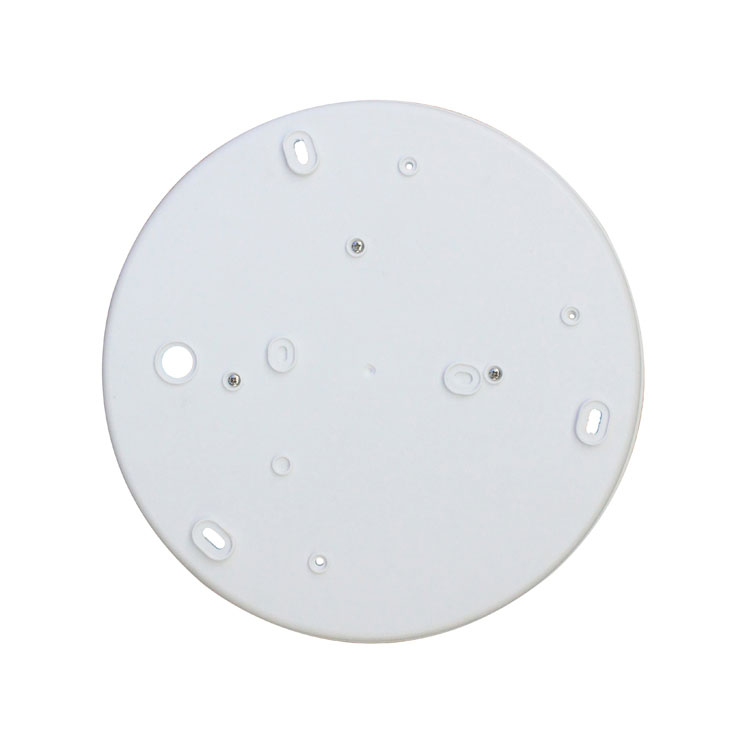

• Addım 3 Qazma işarəsi etmək üçün məhsulun əsasını tavana qoyun (şəkil 8 kimi)
• Addım 4 Məhsulu qeyd etdiyiniz yerə quraşdırın (Şəkil 9 kimi)
Məhsullar bir-birindən 4 metrdən çox məsafədə quraşdırılmalıdır, əks halda, onların arasındakı müdaxilə xətalara səbəb olacaq.

• Addım 5 Plastik genişləndirici vintini qazdığınız deliyə döyün (şəkil 10 kimi)
• Addım 6 Naqillərə qoşulmaq üçün elektrik xəttini xətt dəliyindən keçirin (şəkil 11 kimi)

• Addım 7 Məhsulun əsasını vintlər ilə seçilmiş yerə bərkidin (şəkil 12 kimi)

• Addım 8 Abajuru saat əqrəbi istiqamətində bazaya çevirin. Quraşdırma tamamlandı. (Şəkil 13 kimi)

Səhv və həlli

1.Serialdakı LED-lər bütün möhürlər yerində quraşdırıldıqda işləyə bilər.
2. Lütfən, işə salındıqda çıxarmayın və ya başqa lampa ilə birləşdirməyin.
3.Serialdakı LED-lər zədələndikdə, eyni reytinqli LED-lərdən istifadə edərək təmir etmək üçün təcrübəli texnik lazımdır.

●Lütfən, peşəkar quraşdırma ilə təsdiqləyin.
● Quraşdırma və sökmə əməliyyatlarından əvvəl enerji təchizatını kəsin.
●Təhlükəsizlik məqsədilə enerjini kəsdiyinizə əmin olun.
●Yanlış işləmə itkilərə səbəb olur, istehsalçı heç bir məsuliyyət daşımır.

Biz məhsulun keyfiyyətini və etibarlılığını təşviq etmək öhdəliyimizə sadiqik, lakin bütün elektron komponentlərin səmərəsiz olma ehtimalı var ki, bu da bəzi çətinliklərə səbəb olacaq.
Dizayn edərkən biz lazımsız dizaynlara diqqət yetirmişik və hər hansı problemin qarşısını almaq üçün təhlükəsizlik kvotasını qəbul etmişik.
Bu təlimat bizim icazəmiz olmadan başqa məqsədlər üçün kopyalanmamalıdır.
