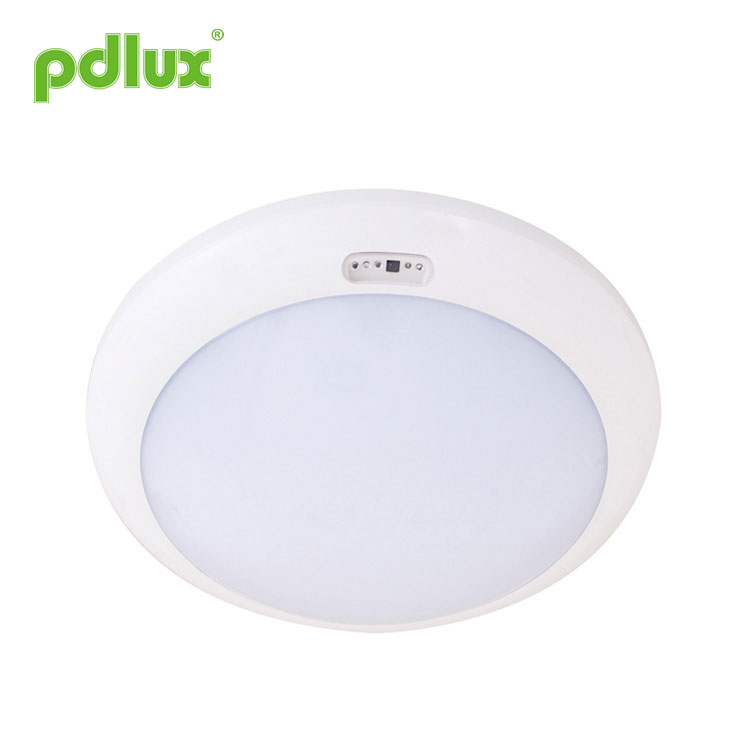

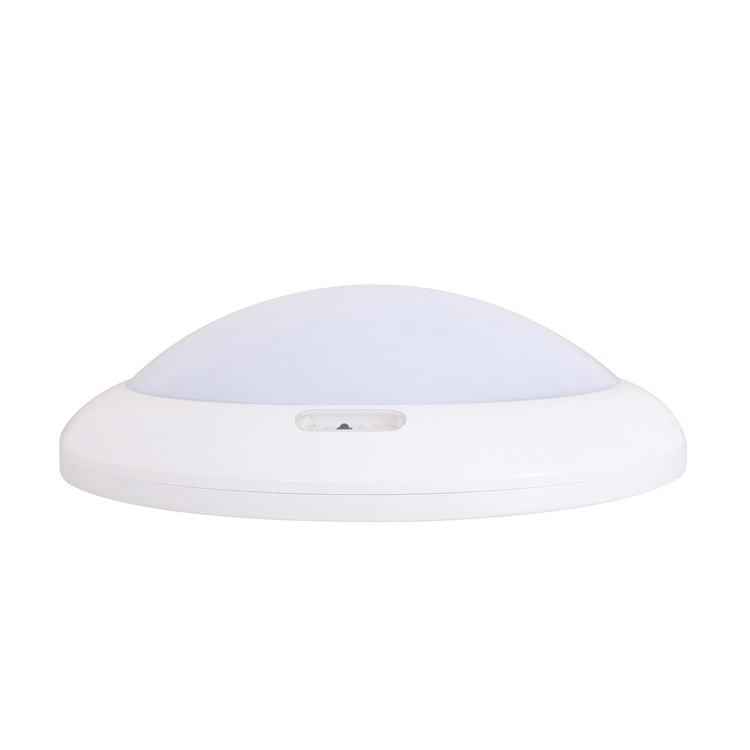

5.8GHz Mikrodalğalı Hərəkət Sensoru LED Tavan İşığı

PD-LED2038 Mikrodalğalı Sensor İşıq Təlimatları

Xülasə

Bu mikrodalğalı sensor, idarə olunan LED işıqları açar, mikrodalğalı sensor lampanın içərisinə quraşdırılmışdır, içərisində 96 ədəd yüksək parlaqlıqlı LED var, ümumi gücü 26 vattdır. Mikrodalğalı sensor açarı səs açarı və infraqırmızı sensor açarından sonra gələn yeni tip avtomatik açardır. Aşkarlama üsulu digərləri ilə müqayisədə aşağıdakı üstünlüklərə malikdir: 1. kontaktsız aşkarlama, 2. Pis mühit üçün uyğundur, toxunulmazlıq temperatur, rütubət, səs-küy, hava, toz, işıq…3.RF müdaxilə qabiliyyəti, 4. Transmissiya gücü cəmi 0,2 mW, İnsan orqanizminə zərər verməyəcək. Sadə quraşdırma+ asan naqillər.

Biz işıqlandırma nəzarətində bu həssas qabaqcıl sensor açarları qəbul edirik, biri gələndə işığın avtomatik yanmasına, biri sönəndə avtomatik sönməsinə imkan verir. Hamamda.

Quraşdırılmış mikrodalğalı sensor açarı plastik, şüşə, taxta nüfuz edə bilər. Beləliklə, o, şüşə və ya plastik qabıq lampasında quraşdırıla bilər Bu, enerjiyə nəzarət üçün müxtəlif üslublu işıqlarda mikrodalğalı sensor açarının tətbiqinə imkan verir. İndi biz müxtəlif üstünlükləri olan müxtəlif insanların ehtiyaclarını ödəmək üçün müxtəlif mikrodalğalı sensorlu LED lampaları təmin edə bilərik.

Bu lampa bir neçə kollokasiya ilə hazırlanmışdır, yəni sensorsuz təmiz LED lampa; sensorlu avtomatik LED lampa; Təcili Funksiya olan batareya ehtiyatı olan avtomatik LED lampa (PD-LED2038-D).

Spesifikasiyalar

Enerji mənbəyi: 220-240V/AC 50/60Hz
Nominal LED: 26W Maks.
HF sistemi: 5.8GHz
Transmissiya gücü: <0.2mW
Vaxt ayarı: 8 saniyədən 12 dəqiqəyə qədər (tənzimlənən)
Aşkarlama diapazonu: 1-8m (radius) (tənzimlənən)
İşığa nəzarət: 10-2000LUX (tənzimlənən)
Aşkarlama bucağı: 360°
Quraşdırma hündürlüyü: 2,5-3,5 m (tavana montaj)
İşləmə temperaturu: -20 ~ + 55 ℃
LED miqdarı: 96PCS
LED spesifikasiyası: FM-3528WNS

Sensor məlumatı

Funksiya

Göstərici funksiyası

① ON : lampa işləməyə davam edir, göstərici yanıb-sönür;
OFF: lampa işləməyi dayandırır, göstərici sönür;
AUTO: sensor avtomatik aşkarlama rejiminə keçir, göstərici daim yanır.
② Optik sensor.
③ İnfraqırmızı uzaqdan qəbuledici.

Quraşdırma üsulu birinci: potensiometr

Ehtiyacınızı ödəməzdən əvvəl dəyərləri tənzimləmək üçün vaxt lazım ola bilər.

Aşkarlama diapazonu ayarı (həssaslıq)

Aşkarlama diapazonu 2,5 m hündürlükdə quraşdırıldıqda yerdəki təqribən dairənin radiusunu təsvir etmək üçün istifadə edilən termindir. Düyməni tam saat əqrəbinin əksinə çevirmək minimum diapazondur (təqribən 1m radius), tam saat yönünün əksinə maksimumdur (təqribən 8m radius).

QEYD: yuxarıdakı aşkarlama diapazonu boyu 1,6 m~1,7 m arasında olan və orta fiqurlu və 1,0~1,5 m/san sürətlə hərəkət edən şəxs üçün əldə edilir. şəxsin boyu, fiquru və hərəkət sürəti dəyişərsə, aşkarlama diapazonu da dəyişəcək.
Müxtəlif hallarda işıqların həssaslığı müəyyən sapmalara malikdir.

Qeyd: bu məhsuldan istifadə edərkən, üfürən yarpaqlar və pərdələr, kiçik heyvanlar və ya enerjinin müdaxiləsi ilə səhv hərəkətin asanlıqla aşkarlanması nəticəsində yaranan anormal reaksiyanın qarşısını almaq üçün həssaslığı (aşkarlama diapazonunu) uyğun dəyərə, lakin maksimuma tənzimləyin. şəbəkə və elektrik avadanlıqları. Yuxarıda göstərilənlərin hamısı səhv reaksiyaya səbəb olacaq. Məhsul normal işləmədikdə, lütfən, həssaslığı müvafiq şəkildə aşağı salmağa çalışın və sonra onu sınaqdan keçirin.

Mikrodalğalı soba metal tərəfindən əks oluna bilər və aşkarlama diapazonu çoxalacaq, həssaslıq artacaq. Polad konstruksiyaların içərisində quraşdırılanlar üçün həssaslığı müvafiq səviyyəyə endirsəniz daha yaxşı olar. Məhsullar bir-birindən 4 metrdən çox məsafədə quraşdırılmalıdır, əks halda aralarındakı müdaxilə xətalara səbəb olacaq.

Vaxt təyini

8 saniyədən (tamamilə saat yönünün əksinə çevirin) 12 dəqiqəyə (tam saat əqrəbinin əksinə çevirin) müəyyən edilə bilər. Bu müddət keçməzdən əvvəl aşkar edilən hər hansı bir hərəkət taymeri yenidən işə salacaq. Aşkarlama diapazonunu tənzimləmək və gəzinti testini həyata keçirmək üçün ən qısa vaxtı seçmək tövsiyə olunur.

QEYD:İşıq avtomatik söndükdə, sensor başqa bir hərəkəti aşkarlamağa hazır olana qədər 1 saniyə çəkəcək, yəni yalnız 1 saniyə sonra aşkarlanan siqnal işıq avtomatik olaraq yandırıla bilər.

Bu, əsasən siqnalın aşkarlandığı andan işığın avtomatik yandırılmasından işığın avtomatik sönməsinə qədər gecikmə vaxtının tənzimlənməsi üçündür. Gecikmə vaxtını praktik ehtiyaclarınıza görə təyin edə bilərsiniz. Lakin enerjiyə qənaət etmək üçün gecikmə müddətini azaltsanız daha yaxşı olar, çünki mikrodalğalı sensorun davamlı sensor funksiyası var, yəni gecikmə vaxtı keçməzdən əvvəl aşkar edilən hər hansı hərəkət taymeri yenidən işə salacaq və işıq yanmağa davam edəcək. yalnız aşkarlama diapazonunda insan varsa. Beləliklə, quraşdırma testini həyata keçirərkən, gecikmə vaxtının çoxalmaması üçün hərəkəti aşkarlama diapazonunda saxlamağınızı tövsiyə edirik.

İşığa nəzarət parametri

10-2000 LUX aralığında müəyyən edilə bilər. Düyməni tam saat əqrəbinin əksinə çevirmək üçün təxminən 10 lüks, tam saat əqrəbi istiqamətində təxminən 2000 lüksdür. Aşkarlama zonasını tənzimləyərkən və gün işığında gəzinti testini həyata keçirərkən, düyməni tam saat əqrəbi istiqamətində çevirməlisiniz.

LUX düyməsi ətraf mühitin işıqlandırılmasını tənzimləmək üçün istifadə olunur, yəni müştərilər öz ehtiyaclarına uyğun dəyəri müəyyən edə bilərlər.

Quraşdırma yeri:
1、Lampanın içərisində optik sensor var(şək.3),quraşdırma zamanı onu günəş işığının kifayət qədər olduğu yerə çevirmək lazımdır. Eyni zamanda o, işıqlandırmaya təsir edəcək digər işıq mənbələrindən qaçmalıdır. ətraf işıqlandırma üçün optik sensor.
2、Müxtəlif insanların quraşdırma yeri və ətraf mühitin işıqlandırılması ilə bağlı fərqli tələbləri var, LUX dəyəri fərqlidir. Dəyəri ehtiyaclarınıza uyğunlaşdırmaq vaxt aparacaq.
QEYD: Optik sensoru günəş işığının kifayət qədər olduğu yerə çevirin (şək.4).

Qeyd: Lütfən, üç funksional düyməni həddən artıq tənzimləməyin. Çünki üç funksional düymə birbaşa komponentlərə qoşulmuşdur, üç komponentin hər birində kiçik tıxac var, siz düymələri başdan sona tənzimlədiyiniz zaman həddindən artıq dönmə stoperə zərər verəcək və 360°-yə gətirib çıxaracaq. dayanmadan dönmək. Tənzimləmə diapazonu həddi 270°-dir, lütfən, buna diqqət yetirin.

İkinci üsul: Uzaqdan idarəetmə

ON: ON düyməsini basın, qoşulmuş yük 6 saat işləməyə davam edəcək və sonra avtomatik olaraq AVTO rejiminə keçəcək.
OFF: OFF düyməsini basın, qoşulmuş yük 6 saat sönəcək və sonra avtomatik olaraq AVTO rejiminə keçəcək.
AUTO: AUTO düyməsini basın, sensor avtomatik aşkarlama rejiminə daxil olur, yəni siqnal aşkar edildikdə və ətraf işığının intensivliyi əvvəlcədən təyin edilmiş dəyərdən aşağı olduqda, yük işləyir.

Dost xatırlatma: onun funksiyasını təyin etmək üçün iki üsul var və sonuncu tərif effektiv olacaq və hətta sensor yenidən işə salınsa belə etibarlı olacaq.

Quraşdırma proseduru

• Addım 1 Lampanı iki hissəyə ayırın: A və B.

• Addım 2 Düymələri ideal şəraitə çevirin
(Lütfən, yuxarıda qeyd olunan FUNCTION hissəsinə uyğun olaraq parametrləri təyin edin.).
• Addım 3 Qazma işarəsi etmək üçün məhsulun əsasını tavana qoyun (şəkil 7 kimi)
• Addım 4 Məhsulu qeyd etdiyiniz yerə quraşdırın (şəkil 8 kimi)
Məhsullar bir-birindən 4 metrdən çox məsafədə quraşdırılmalıdır,əks halda aralarındakı müdaxilə səhv hərəkətə səbəb olacaqdır.

• Addım 5 Plastik genişləndirici vintini qazdığınız deliyə döyün (şəkil 9 kimi)
• Addım 6 Naqillərə qoşulmaq üçün elektrik xəttini xətt dəliyindən keçirin (şəkil 10 kimi)

• Addım 7 Məhsulun əsasını vintlər ilə seçilmiş yerə bərkidin (şəkil 11 kimi)

• Addım 8 Abajuru saat əqrəbi istiqamətində bazaya çevirin. Quraşdırma tamamlandı. (Şəkil 12 kimi)

Səhv və həlli

1.Serialdakı LED-lər bütün möhürlər yerində quraşdırıldıqda işləyə bilər.
2. Lütfən, işə salındıqda çıxarmayın və ya başqa lampa ilə birləşdirməyin.
3.Serialdakı LED-lər zədələndikdə, eyni reytinqli LED-lərdən istifadə edərək təmir etmək üçün təcrübəli texnik lazımdır.

●Lütfən, peşəkar quraşdırma ilə təsdiqləyin.
● Quraşdırma və sökmə əməliyyatlarından əvvəl enerji təchizatını kəsin.
●Təhlükəsizlik məqsədilə enerjini kəsdiyinizə əmin olun.
●Yanlış işləmə itkilərə səbəb olur, istehsalçı heç bir məsuliyyət daşımır.

Biz məhsulun keyfiyyətini və etibarlılığını təşviq etmək öhdəliyimizə sadiqik, lakin bütün elektron komponentlərin səmərəsiz olma ehtimalı var ki, bu da bəzi çətinliklərə səbəb olacaq.
Dizayn edərkən biz lazımsız dizaynlara diqqət yetirmişik və hər hansı problemin qarşısını almaq üçün təhlükəsizlik kvotasını qəbul etmişik.
Bu təlimat bizim icazəmiz olmadan başqa məqsədlər üçün kopyalanmamalıdır.
