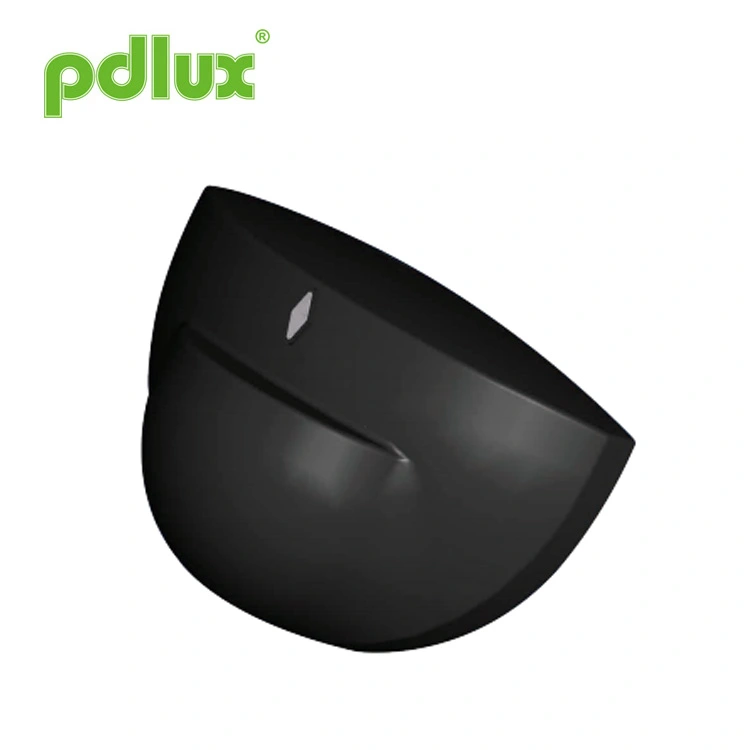

24GHz Yüksək Həssaslıqlı Avtomatik Qapı Sensoru
Pdlux 24GHz Yüksək Həssaslıqlı Avtomatik Qapı Sensorunun Çin təchizatçısıdır; o, dəqiq məsafənin ölçülməsi və güclü müdaxilənin rədd edilməsi üçün FFT əsaslı hesab proqramından istifadə edir. Az enerji sərfiyyatı və minimal temperatur həssaslığı ilə miniatür Omron relesi ilə o, adi fotoelektrik sensorlara nisbətən üstün etibarlılıq təklif edir. Avtomatik qapı nəzarətçiləri və siqnalizasiya sisteminin insan detektorları üçün uyğundur, sensor funksiyası fərdiləşdirilə bilər və geniş çeşidli giriş və təhlükəsizlik proqramları üçün əla həll təqdim edir.
Model:PD-DS1015
Sorğu göndərin
| Qablaşdırma siyahısı | Φ6 Plastik genişlənmə
|
3x30 Vida
|
Təlimat | Kabel 1X
|
| Kəmiyyət | 2X | 2X | 1X |
Sensor FFT hesab proqramı ilə hazırlanmışdır və məsafənin aşkarlanmasında yüksək dəqiqliyə və antimüdaxilə qabiliyyətinə malikdir.
Ultra kiçik ölçüyə və aşağı enerji istehlakına malik orijinal Omron relesindən istifadə. Kiçik bir daxili müqavimətə malikdir
onu temperatura qarşı həssas etmək. Etibarlılıq adi fotoelektrik çıxışlardan qat-qat yüksəkdir. üçün uyğundur
müxtəlif növ avtomatik qapı idarəediciləri də siqnalizasiya sistemləri üçün insan detektoru kimi tətbiq oluna bilər. Bundan əlavə, sensor funksiyası
fərdiləşdirilmək. Sensor bu cür məhsullar zamanı ən yaxşı qiymət performansına malikdir.
| Enerji mənbəyi | AC: 10-24V DC: 12-35V |
|
| Gözləmə cərəyanı | <15mA | |
| İşləyən cərəyan | 25mA Tipik dəyər | |
| Çıxış Tutumu | 35V , 0.5A Maks | |
| Çıxış müddəti | 500ms | |
| HF sistemi | 24.125GHz CW radar，ISM diapazonu | |

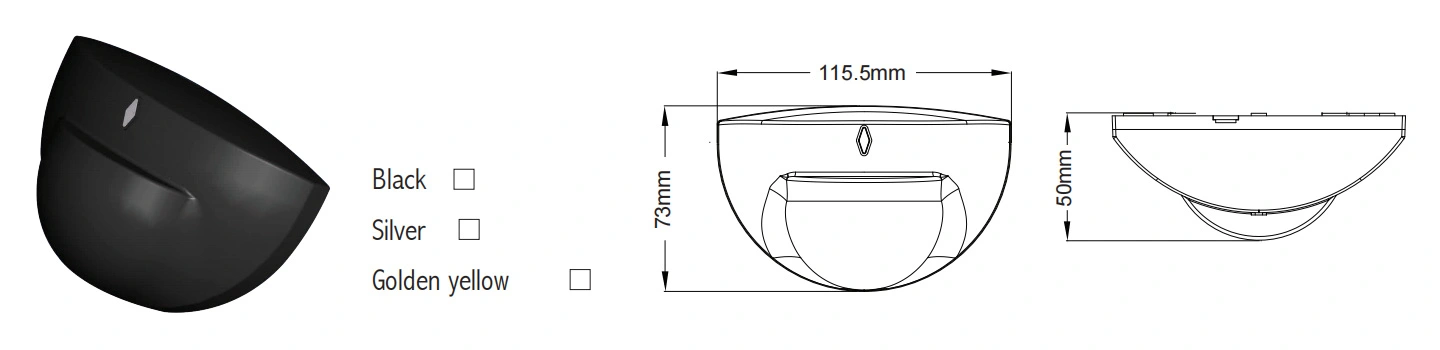

| Qapaq rəngi | Qara/Gümüş/Qızıl sarı | |
| Quraşdırma oturmaq | Divar quraşdırılması | |

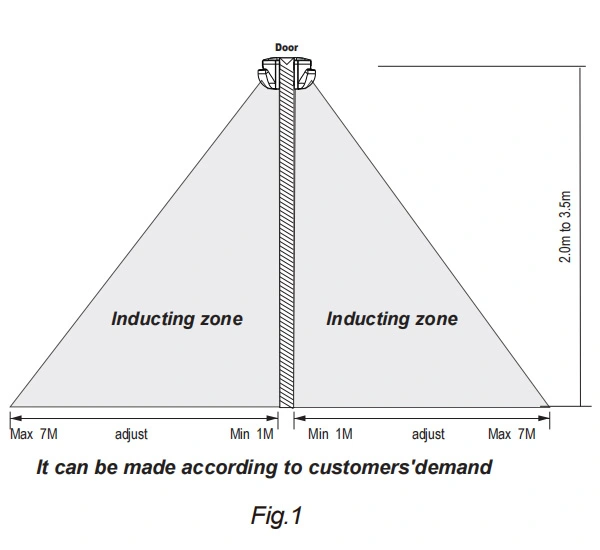

| Montaj hündürlüyü | 2,0 m-dən 3,5 m-ə qədər | |

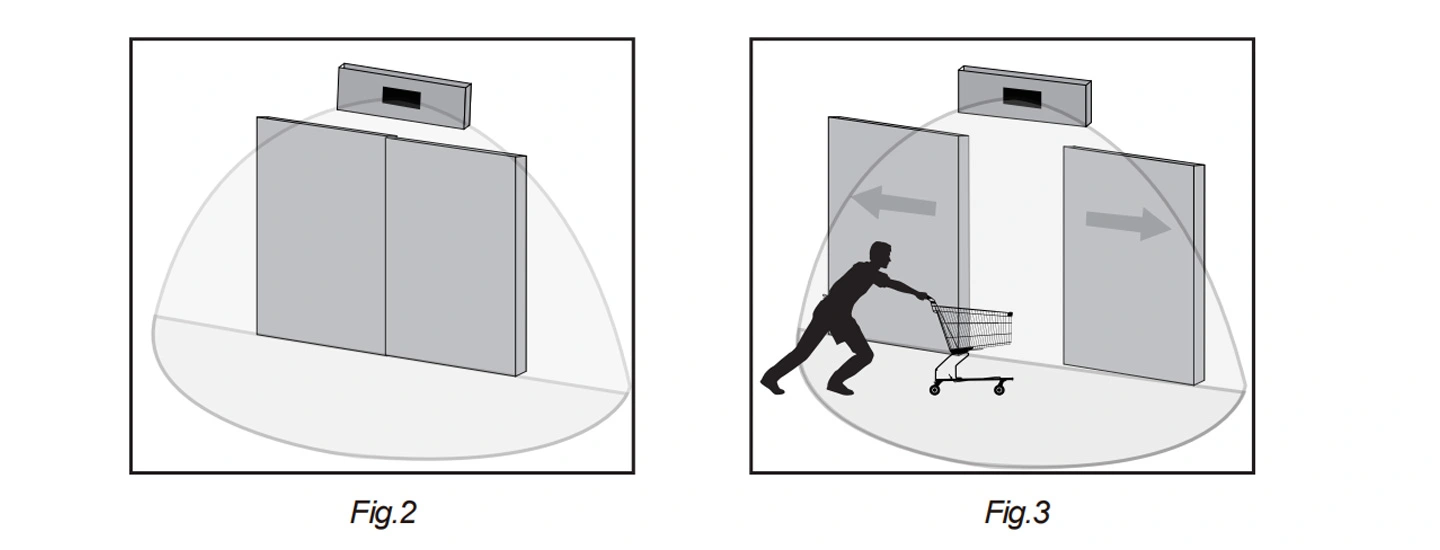

| Aşkarlama bucağı | 90° (divara quraşdırma) edilə bilər müştərilərin tələbinə uyğundur | |
| Aşkarlama diapazonu | 1m (maksimum həssaslıq, yerə perpendikulyar zond) 7m (maksimum həssaslıq, zond irəli) |
|
| İşləmə temperaturu | -20°C~50°C | |
| İş rütubəti | <93% RH | |
1. Yüksək etibarlılıqlı 24,125 GHz K diapazonlu mikrodalğalı radar sensor modulunu qəbul edin.
2. Müxtəlif mühitlərdə işləmək (İsti, rütubətli, səs-küylü və küləkli. Digər hərəkət edən obyektlərə müdaxilə etmədən, hərəkət edən avtomobil və ya heyvanlar kimi əmmək)
3. Müxtəlif növ sensor qapılar üçün geniş istifadə olunan kiçik və praktik dizayn.
4. Sağlamlıq üçün zərərsiz olan Ümumdünya Səhiyyə Təşkilatının qabaqcıl sensor texnologiyasını qəbul edin.

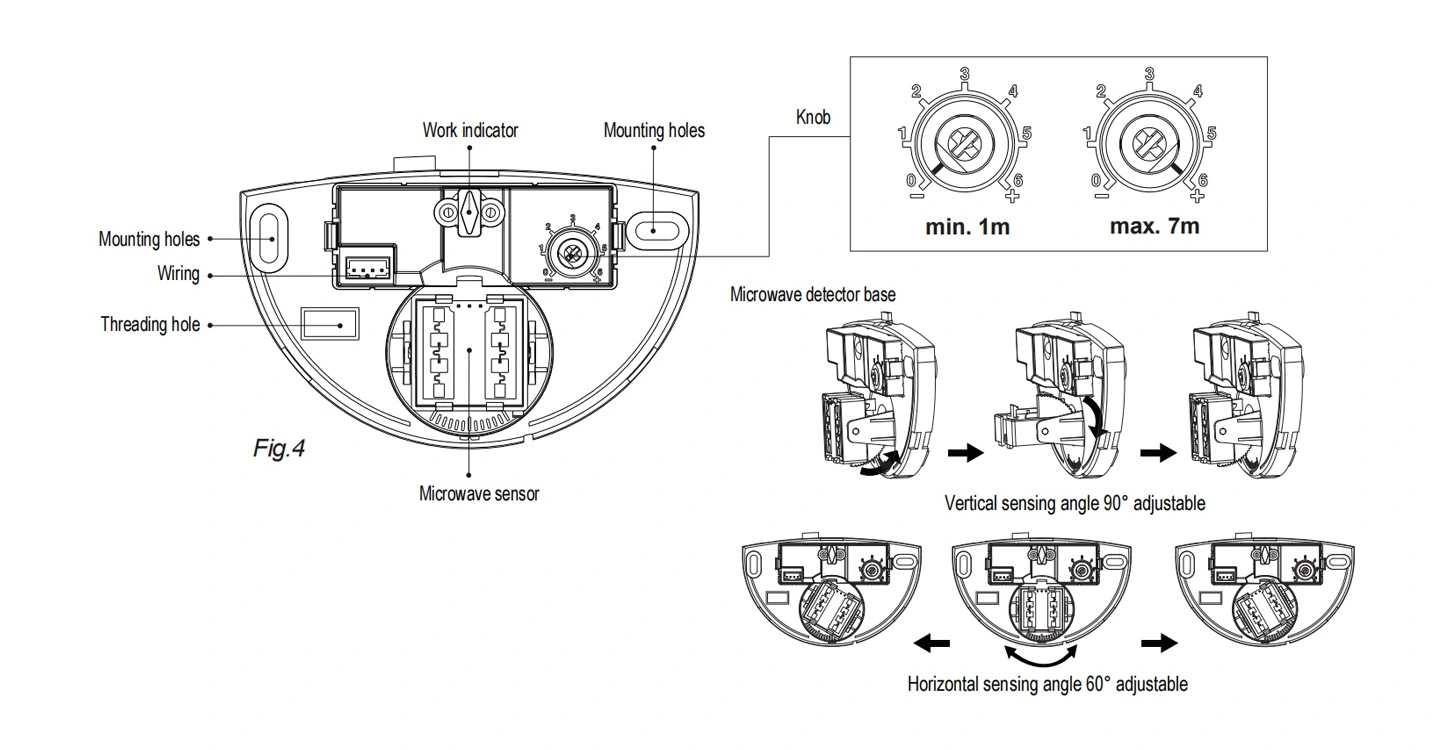

5. Algılama məsafəsi və bucaq müxtəlif səhnələrin tələblərinə cavab vermək üçün tənzimlənə bilər.
Tam saat yönünün əksinə dönmək minimum məsafədir (təqribən 1 m), tam saat əqrəbi istiqamətində maksimumdur (təxminən 7 m). Əgər insanın boyu,
rəqəm və hərəkət sürəti dəyişsə, aşkarlama da dəyişəcək, yəni yüksək sürət daha qısa aşkarlama məsafəsinə səbəb olacaqdır.
Bu aşkarlama məsafəsi detektor ön tərəfə baxdıqda tənzimlənən məsafədir. Sensoru quraşdırarkən, algılama bucağını tənzimləyir
və praktik səhnəyə görə məsafə. Qapını açmaq üçün kifayət qədər həssas məsafəni təmin edin. Daha uzun sensasiya təyin etməyin
yoldan keçən insanlardan və ya avtomobildən qapıya yanlış tətikləmə halında məsafə.
Qeyd: bu məhsuldan istifadə edərkən, həssaslığı (aşkarlama diapazonunu) müvafiq dəyərə, lakin maksimuma tənzimləyin.
üfürülən yarpaqlar və pərdələr, kiçik heyvanlar və ya müdaxilə ilə səhv hərəkətin asanlıqla aşkarlanması nəticəsində yaranan anormal reaksiya
elektrik şəbəkəsi və elektrik avadanlıqları. Yuxarıda göstərilənlərin hamısı səhv reaksiyasına səbəb olacaqdır. Məhsul normal işləmədikdə,
zəhmət olmasa həssaslığı lazımi şəkildə aşağı salmağa çalışın və sonra onu sınaqdan keçirin. İnsan hərəkəti sensorun induksiyasına səbəb olacaq, buna görə də aşağı düşdükdə
funksiya testi, lütfən, induksiya bölgəsini tərk edin və sensorun davamlı işləməsinin qarşısını almaq üçün hərəkət etməyin.

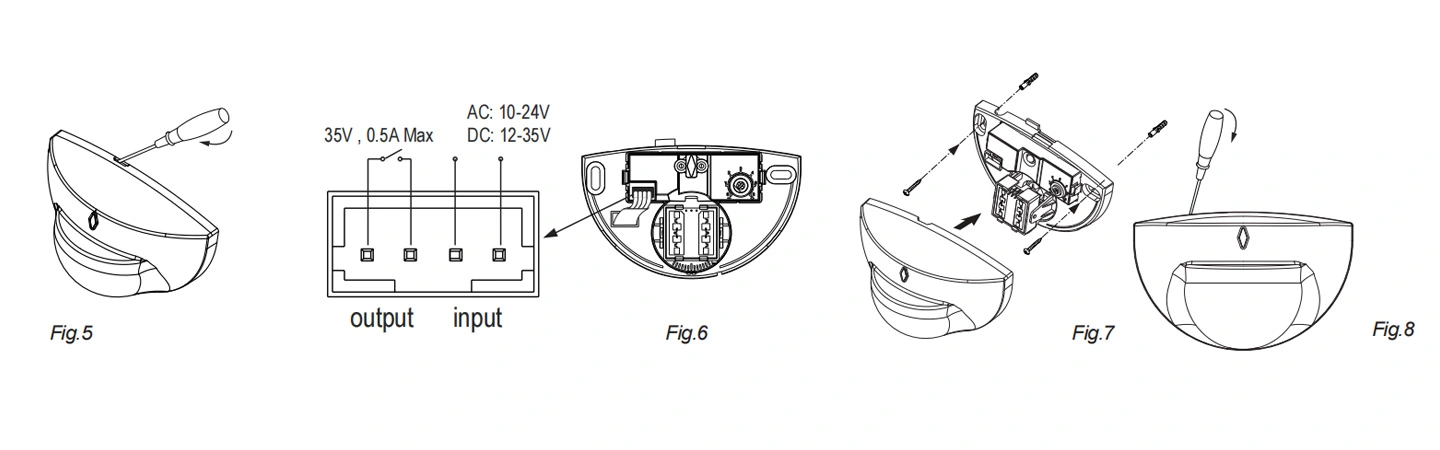

Addım 1 Məhsulu quraşdırmadan əvvəl örtüyü çıxarın.(Şəkil 5 kimi)
Addım 2 Məhsulu harada quraşdırmaq istədiyinizi müəyyən etdikdən sonra çuxurun yerini qələmlə qeyd edin.
Qeyd: Taxta divardırsa, plastik genişləndirici vint istifadə etməyə ehtiyac yoxdur, sadəcə vinti tornavida ilə bərkidin.
Addım 3 Elektrikli qazma ilə karandaş işarəsi olan divarlarda deliklər qazın və çuxurun içərisində plastik genişlənmə əldə edin.
Addım 4 Kabeli kabel giriş dəlikləri vasitəsilə məhsula qoşun.(Şəkil 6 kimi)
Addım 5 Vintlərdən istifadə edərək bazanı seçilmiş mövqeyə quraşdırın və düyməni tənzimləyin.(Şəkil 7 kimi)
Addım 6 Qapağı divara quraşdırılmış bazaya bərkidin (Şəkil 7 kimi).
Quraşdırıldıqdan sonra sensoru tənzimləmək üçün açın: Tornavidanı qapaq və əsas arasındakı birləşməyə daxil edin və qapağı qaldırın. (Şəkil 8)
Aşağıdakı hallar səhv reaksiyaya səbəb olacaq.
1, Sallanan obyektə quraşdırılmaq səhv reaksiyasına səbəb olacaq.
2、Küləyin əsdiyi titrəmə pərdəsi səhv reaksiyasına səbəb olacaq. Quraşdırmaq üçün uyğun yeri seçin.
3、Trafikin sıx olduğu yerdə quraşdırılmaq səhv reaksiyasına səbəb olacaq.
4、Yaxınlıqdakı bəzi avadanlıqların yaratdığı qığılcımlar səhv reaksiyasına səbəb olacaq.
