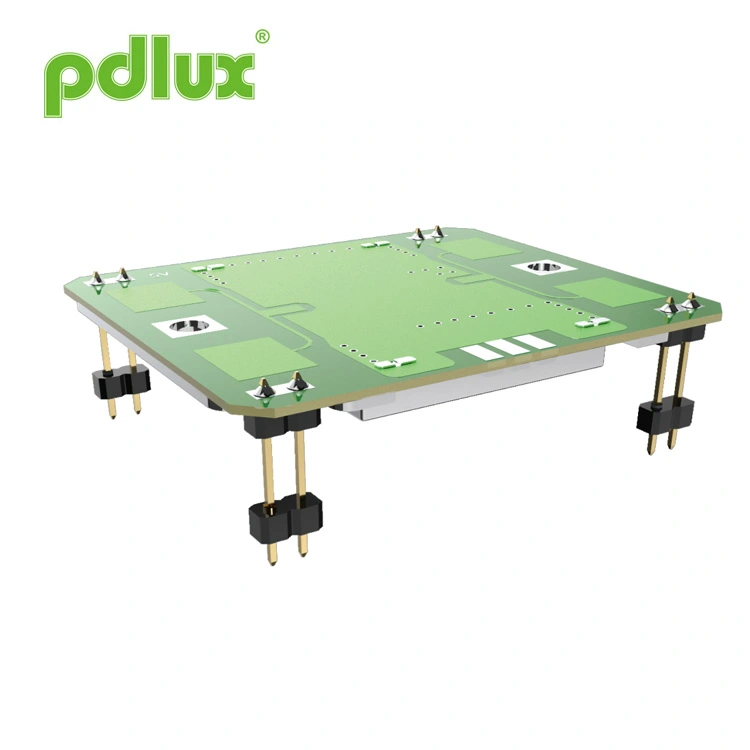

10.587GHz Təhlükəsizlik Mikrodalğalı Radar Sensor Modulu
Pdlux 10.587GHz Təhlükəsizlik Mikrodalğalı Radar Sensor Modulunun xüsusi təchizatçısıdır, X-diapazonunda işləyir (10.525-10.687GHz, tezlik hər bölgə üçün fərdiləşdirilə bilər). Yamaq antenası, DRO, aşağı cərəyan boşalması və yığcam ölçü ilə o, çevik montaj üçün həm geniş bucaq (H-təyyarə) və həm də dar bucaq (E-təyyarə) aşkarlamasını təmin edir. PWM rejimi vasitəsilə enerji istehlakı daha da azaldıla bilər. RoHS uyğundur, təhlükəsizlik sistemləri, avtomatik qapılar, hərəkət işıqlandırması, IoT və sürət sensorları üçün uyğundur.
Model:PD-V9H
Sorğu göndərin
PD-V9H
- Tezlik Parametri: 10.587GHz ±10M
- Patch Antenna daxil olmaqla
- DRO: Dielektrik rezonator salınım
- Aşağı DC cərəyanının boşaldılması
- Kiçik Ölçü
- RoHS Uyğunluğu
| Maddə | Spesifikasiyalar | |
| Tezlik Parametri | 10.587GHz ±10M | |
| Vəziyyət | Ta = +25 C，Vin = +5 VDC | |
| Əməliyyat gərginliyi | +5.0 ± 0.5 VDC | |
| Əməliyyat cərəyanı | <32 mA tipi. | |
| Çıxış Gücü | 20 mVt (13 dBm) E.I.R.P. yazın. | |
| Tezlik Sabitliyi | ±5 MHz maks. (Ta: -30 ilə +55 C) | |
| Qaytarma itkisinə həssaslıq | -90 dBc tipi. | |
| İkinci Harmonik Emissiya | -40 dBm diapazonu | |

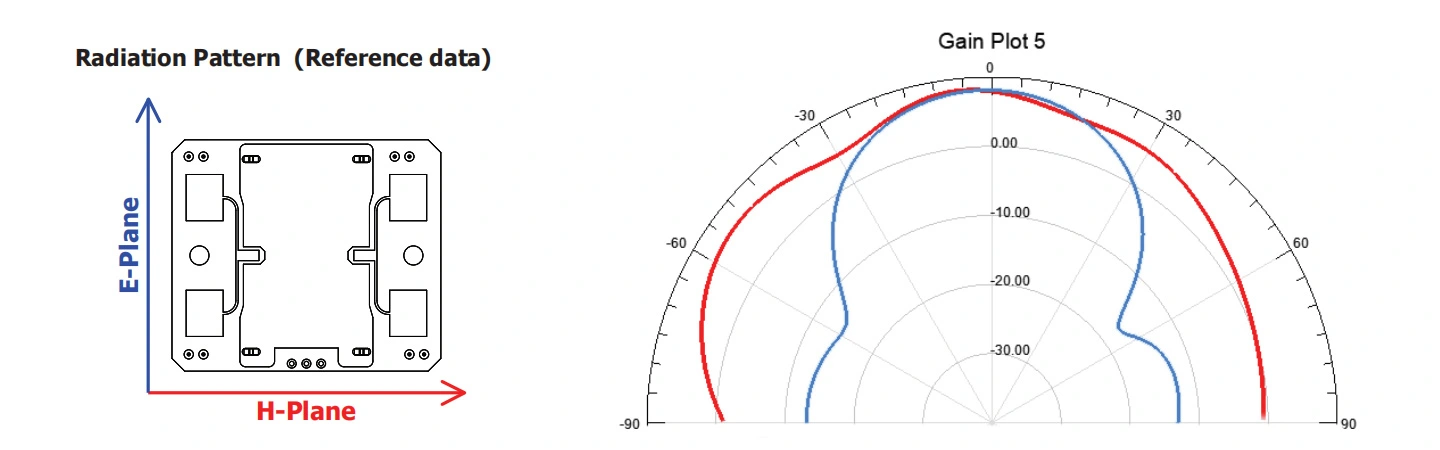

| Anten Şüa Genişliyi (-3 dB) | Elektron təyyarə | 36 dərəcə nom. (Oretik tam bucaq 72 dərəcə) |
| H-təyyarə | 72 dərəcə nom. (Oretik tam bucaq 144 dərəcə) | |
| RF interfeysi | Yamaq antenası | |
| Temperatur Aralığı | -30 ilə +55 C (Standart istifadə sahəsi), -40 ilə +80 C (Maksimum istifadə diapazonu) | |
| Uyğunluq üçün tənzimləmə | -30 ETS 300 440 | |
PD-V9 seriyalı parlaqlıq sensoru X diapazonunda işləyir. Əməliyyat tezliyi 10,525 GHz-ə qədər olan tezlik diapazonundadır
10,687 GHz. İstifadəçilər, olduğu ölkənin tezlik qaydalarına uyğun olaraq fərdiləşdirmə əsasında alış-veriş etməlidirlər
yerləşir. Məsələn, 10.525GHz, 10.587GHz, 10.687GHz. PD-V9 seriyalı sensorlar təhlükəsizlik və nəzarətdə geniş istifadə olunur
tətbiq məhsulları, avtomatik qapı sensorları, mobil sensor işıqlar, IoT sensorları, sürət sensorları və müxtəlif mobil sensorlar
məhsullar.
Sensorda H-Plane böyük bucaq aşkarlama və Eplan kiçik bucaq aşkarlama var. İstifadəçilər sensoru müxtəlif açılarda düzəldə bilər
istifadə zamanı lazımdır. sanki istifadəçilər sensorun iş cərəyanının mümkün qədər kiçik olmasını istəyirlər, siz enerji təchizatı rejimini təyin edə bilərsiniz
sensorun iş cərəyanını effektiv şəkildə azalda bilən PWM (vəzifə dövrü) rejiminə keçir.
İstifadəçilər orijinal sensordan istifadə edərkən və ya birbaşa dəyişdirərkən aşağıdakı problemlərlə qarşılaşdıqda.
1. İlk istifadə:
PD-V9 seriyalı sensordan ilk dəfə istifadə edərkən və yüksək həssaslıq və ya qeyri-kafi həssaslıqla qarşılaşdığınız zaman,
əvvəlcə gücləndirmə dövrəsinin qazanc qəbulu vəziyyətini yoxlayın. Və siqnalları emal etmək üçün MCU tərəfindən istifadə edilən hesablama metodunun olub-olmaması
münasibdir. Ümumiyyətlə, həll yolu tapmaq asandır.
2. Əvvəllər istifadə edilmiş sensorların birbaşa dəyişdirilməsi zamanı yarana biləcək mümkün problemlər:
Əvvəllər istifadə edilmiş sensorları birbaşa dəyişdirərkən yüksək həssaslıq və aşağı həssaslıq problemləri də ola bilər.
asanlıqla həll olunur. Sadəcə gücləndirmə dövrəsini artırmaq və ya gücləndirmə dövrəsinin qazancını azaltmaq kifayətdir. Lazım deyil
MCU-nun siqnal emal alqoritmini nəzərdən keçirin.
Yeni başlayanların istifadə edərkən ehtiyac duya biləcəyi kömək:
PD-V9 seriyalı sensorlardan istifadə edərkən çətinliklərlə qarşılaşsanız və köməyə ehtiyacınız varsa. E-poçt vasitəsilə bizimlə əlaqə saxlaya bilərsiniz. Ümumiyyətlə, cavablar alına bilər.
Məhsulun təqdimatı:
Məhsulun təqdimatı lazım olduqda istənilən vaxt PDLUX tərəfindən dəyişdirilə və təkmilləşdirilə bilər. Mütləq hər kəsə vaxtında məlumat verilməyəcək.
